INSTALACIÓN NUEVA DE POZOS POCO PROFUNDOS

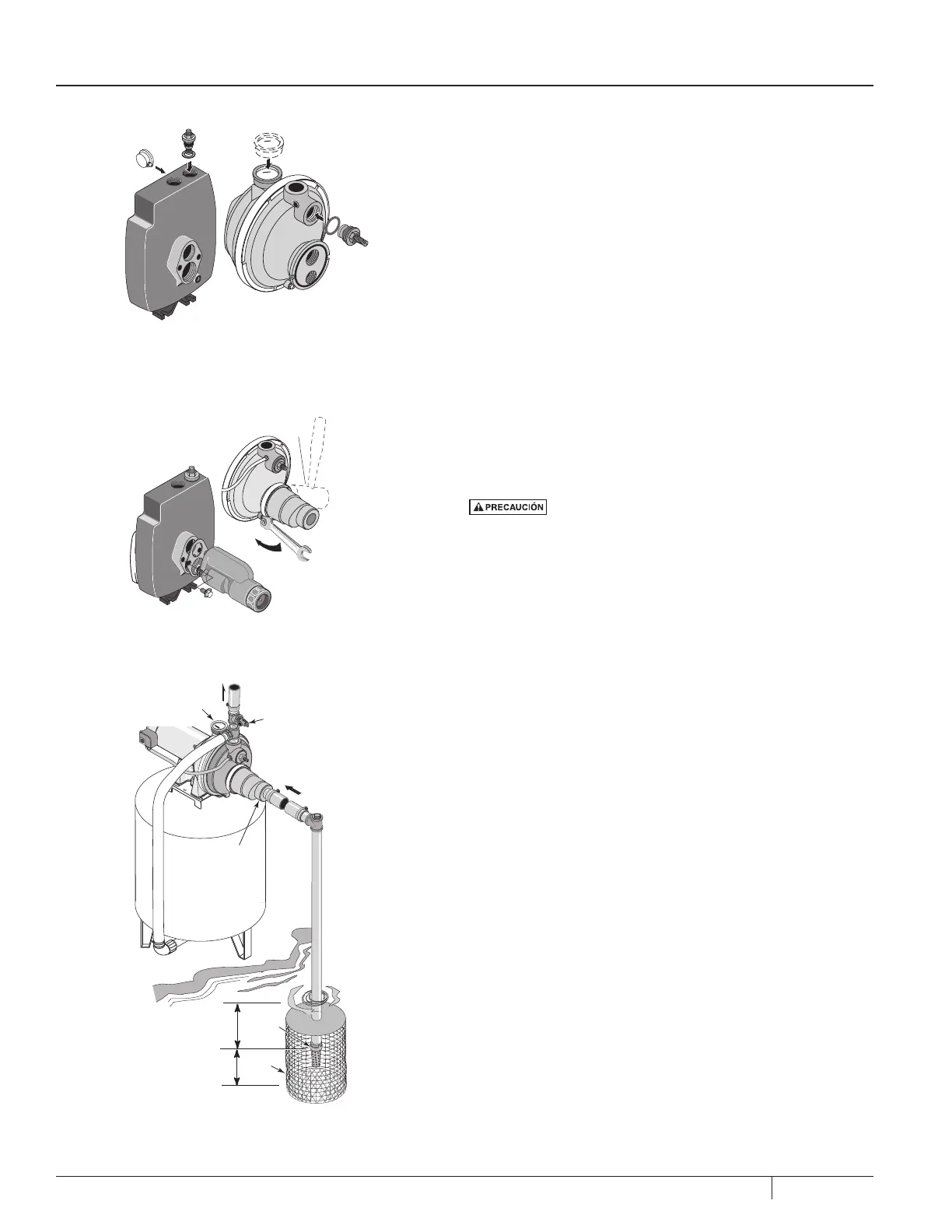

Figura 7 - Instalar válvula de control y manómetro
Golpee
la abrazadera
para sellarla
Figura 8 - Instalar el eyector
P
257 0395
Al sistema de
agua doméstico
Tubería de succión
desde el pozo
Válvula de
contención
Malla
Manómetro y
puerto de cebado
Válvula de retención
incorporada
No
a escala
Al menos
10'
5 a 10'
Válvula de alivio
de presión
Figura 9 - Instalación para agua de superficie
6. Instale el acople en T de cebado, el tapón de cebado y la
tubería de succión a la tubería de bajada. Si hay una distancia
considerable del pozo a la bomba, agregue un acople en T
de cebado a la bomba. Conecte la tubería del pozo al puerto
de succión de bomba, utilizando la menor cantidad posible
de conexiones, especialmente codos, ya que las conexiones
aumentan la fricción en la tubería. La tubería de succión
debe ser al menos tan grande como el puerto de succión
de la bomba. Sujete la tubería para que no haya hundimientos
o combaduras en la tubería, para que no fuerce el cuerpo de
la bomba y para que ascienda levemente desde el pozo hacia
la bomba (los lugares altos pueden generar bolsas de aire que
pueden bloquear la bomba). Selle las juntas de la tubería de
succión con la cinta de PTFE para sellar roscas de tuberías o un
compuesto para juntas de tuberías con PTFE. Las juntas deben
ser herméticas y no deben permitir el paso del agua ni de aire.
Si la tubería de succión puede succionar aire, la bomba no podrá
extraer agua del pozo.
Con esto finaliza la instalación de la tubería de succión para su nueva
bomba inyectora para pozos poco profundos. Vea en la Página 8 las
Conexiones de tubería de descarga y tanque.
INSTALACIÓN PARA AGUA DE SUPERFICIE
Posible contaminación. No use el agua de la superficie
para consumo. La instalación que se muestra puede usarse para
aplicaciones de rociado.
1. Instale la válvula de control y el manómetro en el cuerpo de la bomba.
2. Instale el juego de eyector FP4855 para la bomba Serie 4200 o
el juego FP4875 para la bomba Serie 4300 (los juegos se venden
por separado). Siga las instrucciones que vienen con el juego de
eyector. Asegúrese de alinear el venturi con el orificio superior
en el frente de la bomba.
3. La bomba debe estar instalada lo más cerca posible del agua,
con la menor cantidad posible de conexiones (especialmente
codos) en la tubería de succión. La tubería de succión debe ser
al menos tan grande como el puerto de succión de la bomba.
4. Ensamble la válvula de contención y la tubería de succión.
Verifique que la válvula de contención funcione libremente. Use
cinta selladora de roscas de tubería de PTFE o un compuesto para
juntas de tuberías con PTFE en las juntas roscadas de las tuberías.
Proteja el conjunto de la válvula de contención de los peces, la
basura, etc. Para ello, instale una malla protectora alrededor.
5. Baje la tubería sumergiéndola en el agua hasta que la trampa de
pelos se ubique a una distancia de cinco pies por encima de la
base. También debería estar a una distancia de al menos 10 pies
debajo del nivel de agua para evitar que la bomba succione aire.
6. Instale el acople en T de cebado, el tapón de cebado y la tubería
de succión a la bomba. Sujete la tubería para que no haya
hundimientos o combaduras en la tubería, para que no fuerce
el cuerpo de la bomba y para que ascienda levemente desde el
pozo hacia la bomba (los lugares altos pueden generar bolsas de
aire que pueden bloquear la bomba). Selle las juntas de la tubería
de succión con la cinta de PTFE para sellar roscas de tuberías
o un compuesto para juntas de tuberías con PTFE. Las juntas
deben ser herméticas y no deben permitir el paso del agua ni
de aire. Si la tubería de succión puede succionar aire, la bomba
no podrá extraer agua del pozo.
Con esto finaliza la instalación de la tubería para su nueva bomba
inyectora para pozos poco profundos. Vea en la Página 8 las
Conexiones de tubería de descarga y tanque.
