27Description 27
Transducteur
Le PENTEK INTELLIDRIVE utilise un transducteur
de pression 4 - 20mA, 0 -100lb/po² pour
contrôler la vitesse du moteur (on peut modifier les
réglages de l’appareil pour utiliser un transducteur
de 300lb/po² max.).
Le transducteur (voir Figure 1) détecte la pression
dans le tuyau et la convertit en signal électrique.
L’appareil détecte et traite le signal dans la
commande PID. En mode AUTOSTART, le PID
augmente ou diminue au besoin la vitesse de
rotation du moteur de pompe pour maintenir une
pression constante dans les tuyauteries.
Clavier
Le clavier programme le PID, surveille l’état de la
pompe et affiche les anomalies éventuelles.
Chaque bouton a une fonction unique, décrite à la
Figure 2. L’écran à cristaux liquides affiche l’état de
fonctionnement du PID. D’autres DEL s’allument
quand on enfonce certaines touches ou qu’il se
produit certains événements.
Ventilateur
Le PID utilise un ventilateur interne à commande
thermostatique qui fonctionne automatiquement
pour refroidir les composants si nécessaire.

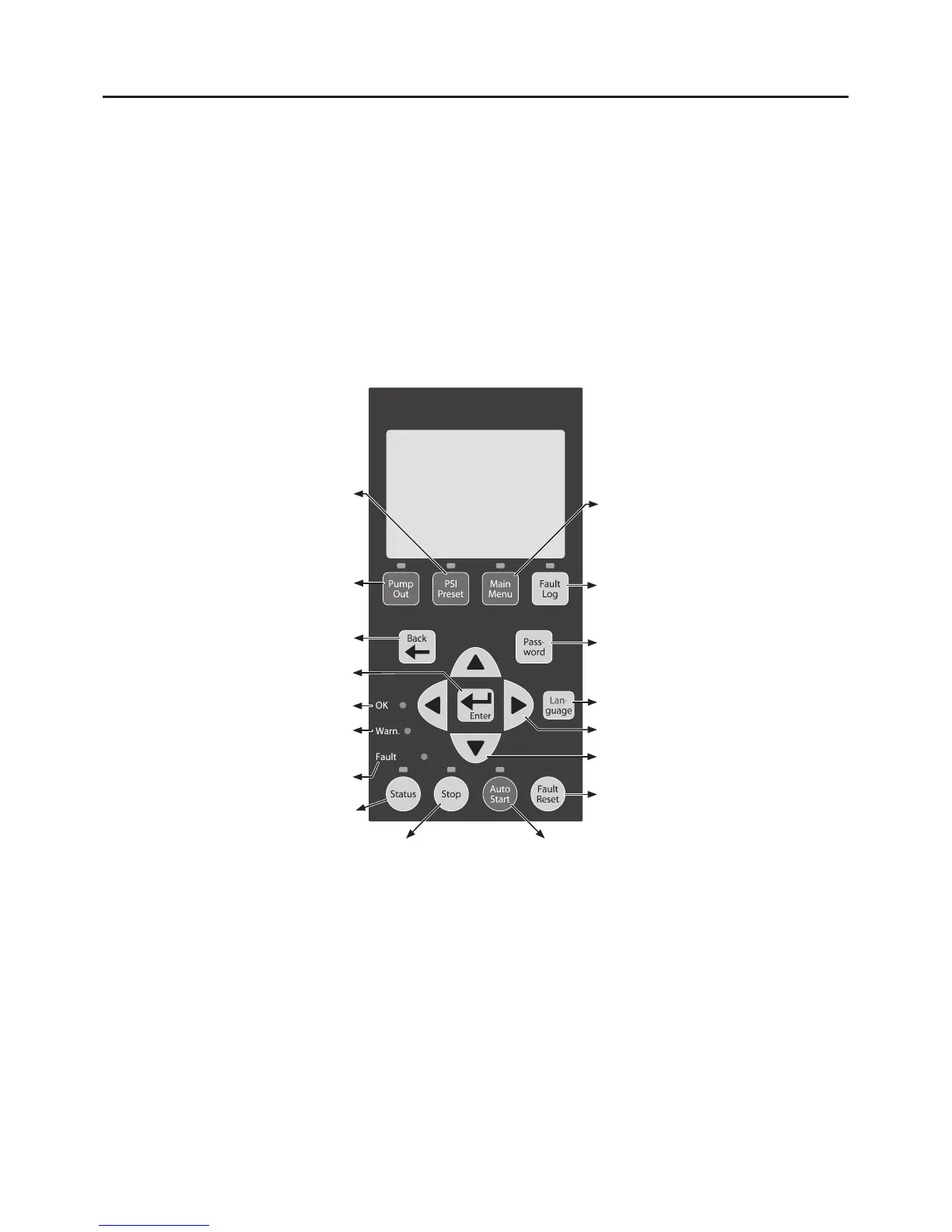

Figure 2 - Fonctions du clavier PENTEK INTELLIDRIVE
6007 0412
Arrête le moteur.
Le PID est alimenté.
Une anomalie s’est produite.
Sélectionne les articles du menu et confirme
les changements de valeurs numériques.
Affiche la condition de fonctionnement
du PID et modifie les paramètres
d’affichage.
Change l’affichage à l’écran précédent.
Le PID est en mode d’avertissement
(TPM);voirlasectiondépannage.
Modifielepointdeconsignedepression
interne de 15lb/po² à la pression max.
du transducteur -3lb/po² (réglée par
défaut à 60lb/po²).
Fait fonctionner le PID (sans contrôle
de la pression) pour permettre à
l’installateur de vider le puits.
Les flèches haut et bas font défiler les
menus et changent les valeurs numériques.
Permet de passer de l’anglais à l’espagnol et
au français (l’anglais est la langue par défaut).
Réinitialise le PID en cas d’anomalie
ayant arrêté le PID/la pompe.
Avec le code, verrouille et déverrouille
les touches protégées par mot de passe.
Les flèches gauche et droite déplacent le
curseur.
Affiche les 15 dernières anomalies.
Vérifie le remplissage des tuyaux, puis démarre
la pompe en mode de pression constante.
Affiche et modifie les paramètres.
