Pentair UltraTemp-E - Instalación y Ubicación

132 UltraTemp®-E
Instalación y ubicación
Cuando el equipo se sitúa por debajo de la superficie de la piscina, una fuga procedente de cualquier
componente puede provocar la pérdida de una gran cantidad de agua o una inundación. Pentair no se
hace responsable de dicha pérdida de agua o inundación, que puede provocar daños al producto. No
coloque la bomba de calor en lugares en los que pudieran originarse daños por fuga de agua o condensación. Si
esto no es posible, disponga un recipiente de drenaje adecuado para recoger y desviar cualquier fuga que
pudiera producirse.
La instalación de la bomba de calor solo debe realizarla un técnico cualificado. Antes de instalar este
producto, consulte los apartados Advertencia importante e Instrucciones de seguridad
Embalaje
Este equipo debe embalarse y almacenarse verticalmente, como se especifica en el
embalaje.
Si se almacena en posición horizontal, aunque solo sea temporalmente, el equipo sufrirá
daños.
La garantía no cubre los daños provocados por un embalaje o almacenamiento incorrecto.
Pentair recomienda a sus clientes que conserven el material de embalaje de la bomba de
calor (cartón + poliestireno + palé) durante el período de garantía por si tuvieran que
devolver el equipo a la fábrica.
El manual, los racores y los espaciadores anti-vibración están embalados debajo de la tapa
superior.
Materiales necesarios para la instalación
Para instalar la bomba de calor son necesarios los siguientes materiales, que el instalador deberá suministrar:
1. Conexiones de tuberías (50 mm).
2. Superficie nivelada que permita un drenaje adecuado.
3. Línea de suministro eléctrico adecuada. Consulte la placa identificativa de la unidad para conocer las
especificaciones eléctricas. No se requiere una caja de conexiones en la bomba de calor; las conexiones se
realizan en el interior del compartimento eléctrico de la bomba de calor.

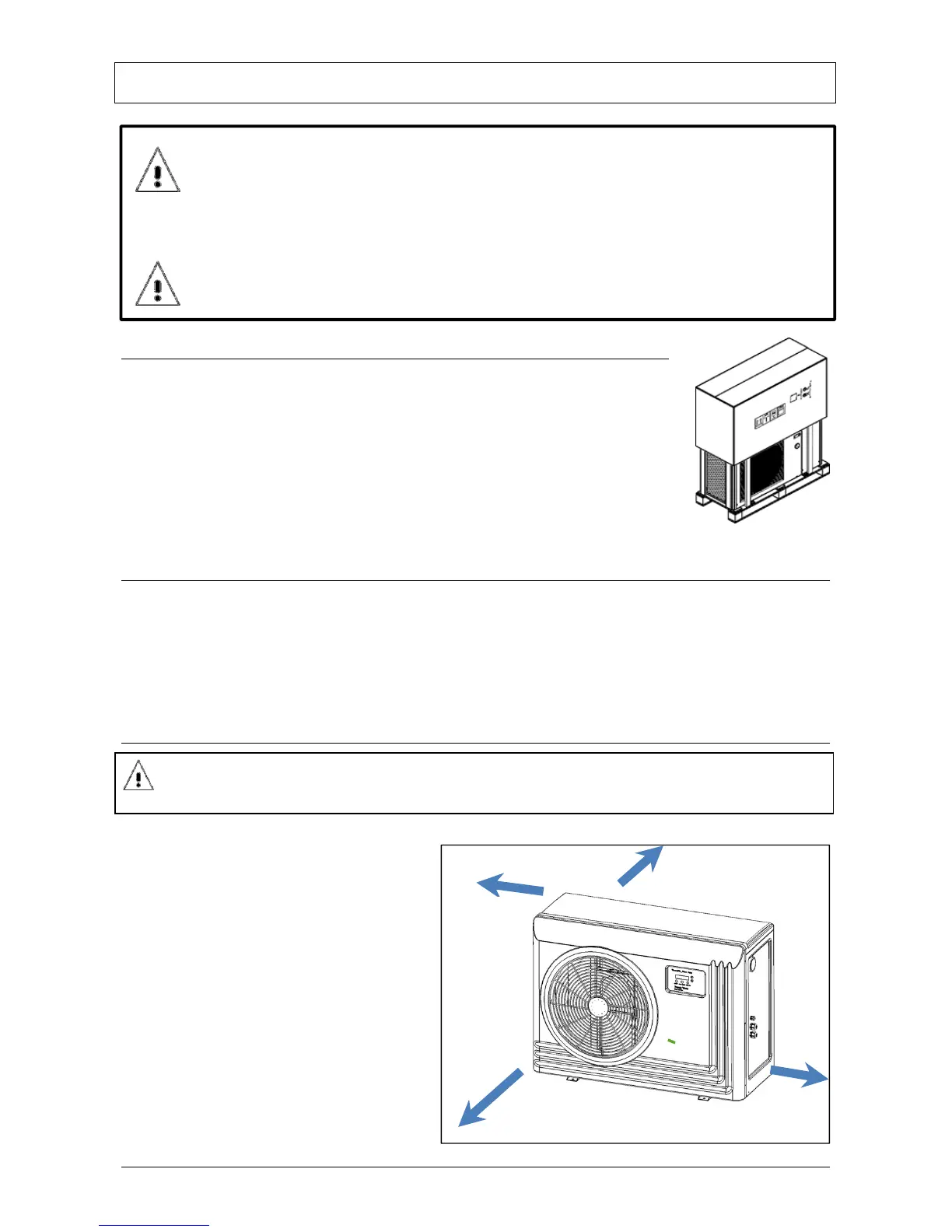

Ubicación de la instalación
Deje como mínimo un espacio totalmente libre de 1 m en la parte trasera (entrada de aire del evaporador) y de 3 m
en el lado de salida del ventilador. Compruebe
que el evaporador no absorba nuevamente el aire
expulsado.
1. Deje espacio suficiente para acceder al
controlador de temperatura.
2. Para conseguir un drenaje adecuado del agua
de condensación y de la lluvia, coloque la
bomba de calor sobre una superficie plana
ligeramente inclinada, como una losa de
cemento (base).
3. Si es posible, coloque la base al mismo nivel o
a ligeramente más elevada que la base del
equipo del sistema de filtración.
4. Recuerde: Compruebe que la base no tenga
una inclinación superior al 1 % en cualquier
dirección.
5. Marque los 4 puntos de fijación en la base del
Respete la distancia de seguridad entre la piscina y la bomba de calor (aparato el
éctrico) exigida por
la normativa local.
1 m
1 m
3 m
1 m
