Elektrische aansluitingen en bedrading
GEVAAR VOOR ELEKTRISCHE SCHOKKEN OF ELEKTROCUTIE
.
Deze warmtepomp is voorzien van bedrading waar hoge spanningen doorheen vloeien. Contact met deze draden
kan resulteren in de dood of ernstige verwondingen van de zwembad- of bubbelbadgebruikers, de installateurs of anderen door
een elektrische schok, en kan ook materiële schade veroorzaken. Koppel altijd de stroomtoevoer los voor u de warmtepomp
aansluit.
Breng op alle draden labels aan voor het onderhoud van de bedieningselementen. Bedradingsfouten kunnen een verkeerde en
gevaarlijke werking tot gevolg hebben. Controleer de correcte werking na het onderhoud.
Algemene informatie
De draden moeten exact worden aangesloten zoals wordt aangegeven in het aansluitschema aan de binnenzijde
van het toegangspaneel van de warmtepomp. Zie de aansluitschema's op de volgende bladzijden.
De warmtepomp moet voorzien zijn van een correcte aardverbinding. In het elektrisch compartiment van de
warmtepomp bevindt zich een aardverbindingslip.
De warmtepomp kan op een automatiseringssysteem worden aangesloten via de zwembad-/bubbelbad-/communi-
catieklemmen voor verbinding op afstand in het bedradingscompartiment of via de RS-485 communicatie door middel
van de DT+/DT- klemmen.
OPMERKING: Verbinding op afstand via de RS-485 stekker is alleen beschikbaar voor de IntelliPool software versie
4.25 of hoger.

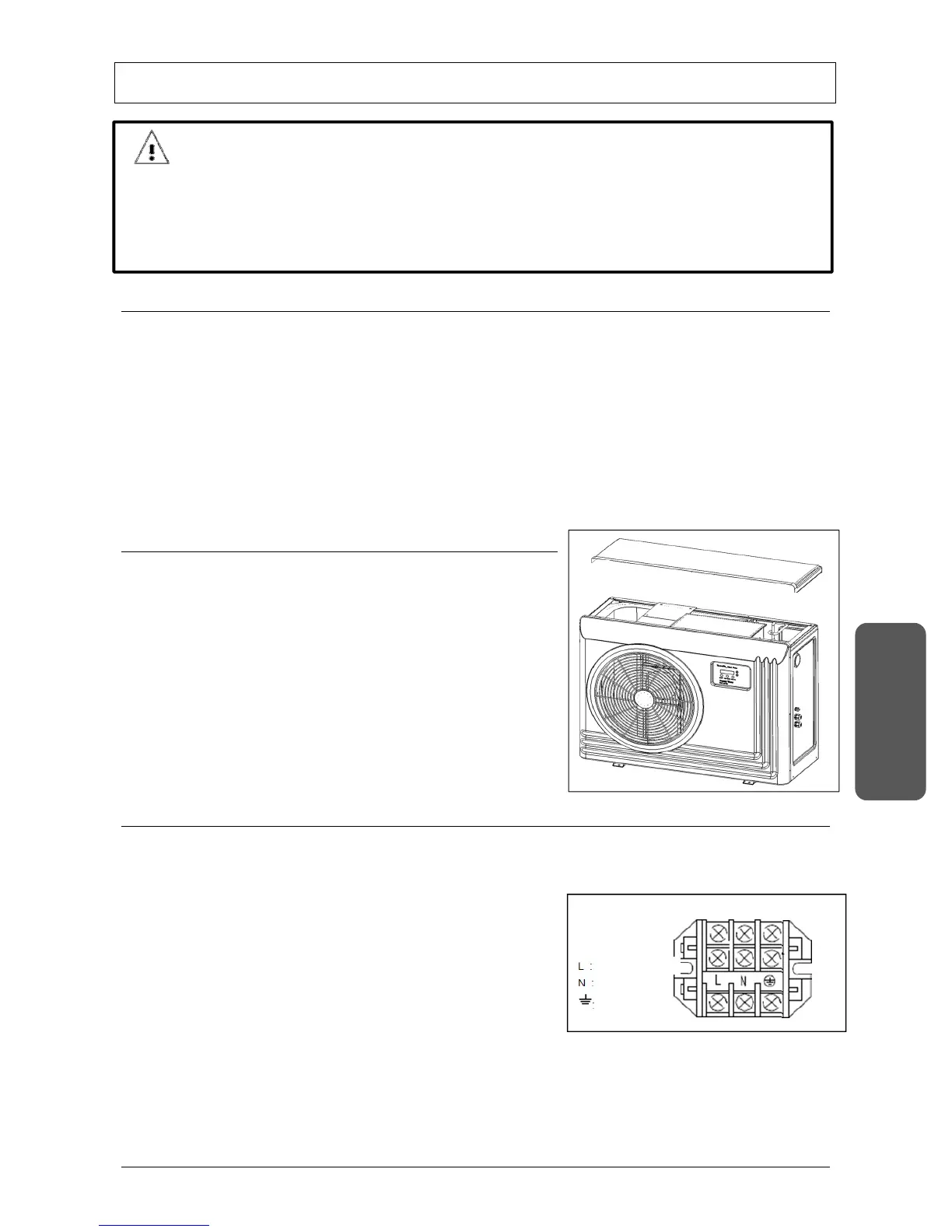

Toegang tot het bedradingscompartiment
De elektrische bedrading naar de warmtepomp dient in
overeenstemming te zijn met de plaatselijke voorschriften en
verordeningen.
1. Verwijder het bovenpaneel van het warmtepompcabinet.
2. Verwijder het bovenpaneel van het bedradingscompartiment.
3. Plaats de draden vanaf de voeding/afstandsterminal, leid ze door de
kabelwartels aan de rechterzijde van de warmtepomp en naar het
elektrisch compartiment aan de bovenzijde van het toestel. Bevestig
de kabel aan de geleidingsdraad en trek de geleidingsdraad
voorzichtig uit de binnenzijde van het bedradingscompartiment.
Verwijder achteraf de geleidingsdraad.
4. Plaats het bovenpaneel van het bedradingscompartiment en de
warmtepomp terug voor u de stroomvoorziening weer inschakelt.
Hoofdvoeding
De elektrische bedrading naar de warmtepomp dient in overeenstemming te zijn met de plaatselijke voorschriften en
verordeningen.
Vergewis u ervan dat de stroomtoevoer naar het circuit van de warmtepomp uitgeschakeld is.
1. Raadpleeg de technische gegevens aan de achterzijde van deze
handleiding voor de keuze van kabels en stroomonderbreker.
2. Open het bedradingscompartiment
3. Sluit de 230V-voeding aan op het klemmenblok in het
bedradingscompartiment.
4. Controleer bij de eerste installatie alle klemmen op relais en
aansluitingen, om na te gaan of ze niet losgekomen zijn.
Lijn
Aarding
Nuldraad
