102 UltraTemp®-E

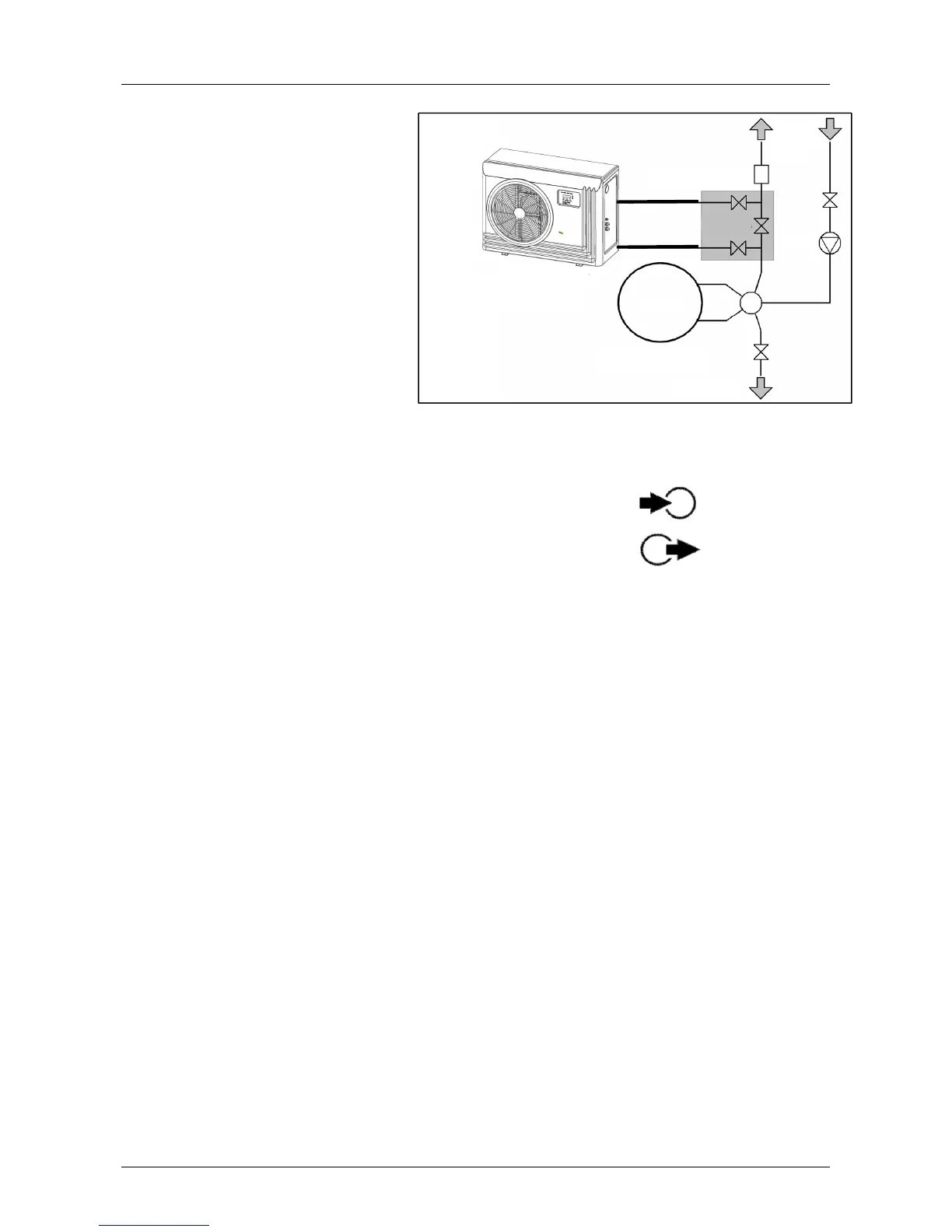

Wateraansluitingen op de warmtepomp
De warmtepomp moet om een filtercircuit
worden aangesloten door middel van een
bypass met 3 kleppen.
De bypass moet voorbij de pomp en de filter
worden geplaatst.
Deze kleppen worden gebruikt om de
hoeveelheid water die door de warmtepomp
stroomt, te regelen en om de warmtepomp
volledig af te sluiten voor onderhoud, zonder
het filtratiedebiet te onderbreken.
Als uw installatie uitgerust is met
waterbehandelingssystemen (chloor-
/broomdispenser, chloorgenerator voor zout
water, andere), moet de bypass voor de
waterbehandelingstoestellen worden
geplaatst, met een terugslagklep tussen de bypass en de waterbehandelingstoestellen.
De wateringang en -uitgang zijn ontworpen om aangesloten te worden op stijve drukbuizen in pvc (voor zwembad)
met een diameter van 50 mm die rechtstreeks op de meegeleverde koppelinghelften worden gelijmd.
De ingangswaterbuis moet aangesloten worden op de koppeling met het symbool:
De uitgangswaterbuis moet aangesloten worden op de koppeling met het symbool:
De waterbuizen moeten op zodanige wijze aan de vloer of de muren bevestigd worden dat de warmtepomp het
gewicht van het water in de leidingen niet draagt.
Waterbehandeling
Zwem-
bad
Pomp
Filter
Technische ruimte
Riool
Bypass
