Conexiones eléctricas y cableado
RIESGO DE DESCARGA ELÉCTRICA O ELECTROCUCIÓN .
Esta bomba de calor contiene cables de alta tensión. El contacto con estos cables podría causar la muerte o lesiones
físicas graves a los usuarios de la piscina o spa, a los instaladores, o a otras personas por descarga eléctrica, y también podría
causar daños a la propiedad. Desconecte siempre el circuito eléctrico antes de conectar la bomba de calor.
Etiquete todos los cables antes de desconectarlos para realizar tareas de mantenimiento. Los cables mal conectados pueden
provocar un funcionamiento incorrecto y peligroso. Después de las tareas de mantenimiento, compruebe que el
funcionamiento sea correcto.
Información general
Las conexiones del cableado eléctrico deben realizarse exactamente como se indica en el diagrama de cableado
situado en el interior del panel de acceso de la bomba de calor; consulte los diagramas de cableado en las páginas
siguientes.
La bomba de calor debe incluir un medio de puesta a tierra. Hay una toma de tierra en el interior del compartimento
eléctrico de la bomba de calor.
La bomba de calor puede conectarse a un sistema de automatización a través de los terminales remotos
pool/spa/com del compartimento de cableado eléctrico o a través de la comunicación RS-485 utilizando los terminales
DT+/DT-.
NOTA: La conexión remota a través del conector RS-485 solo está disponible en la versión 4.25 o posterior del
software de IntelliPool.

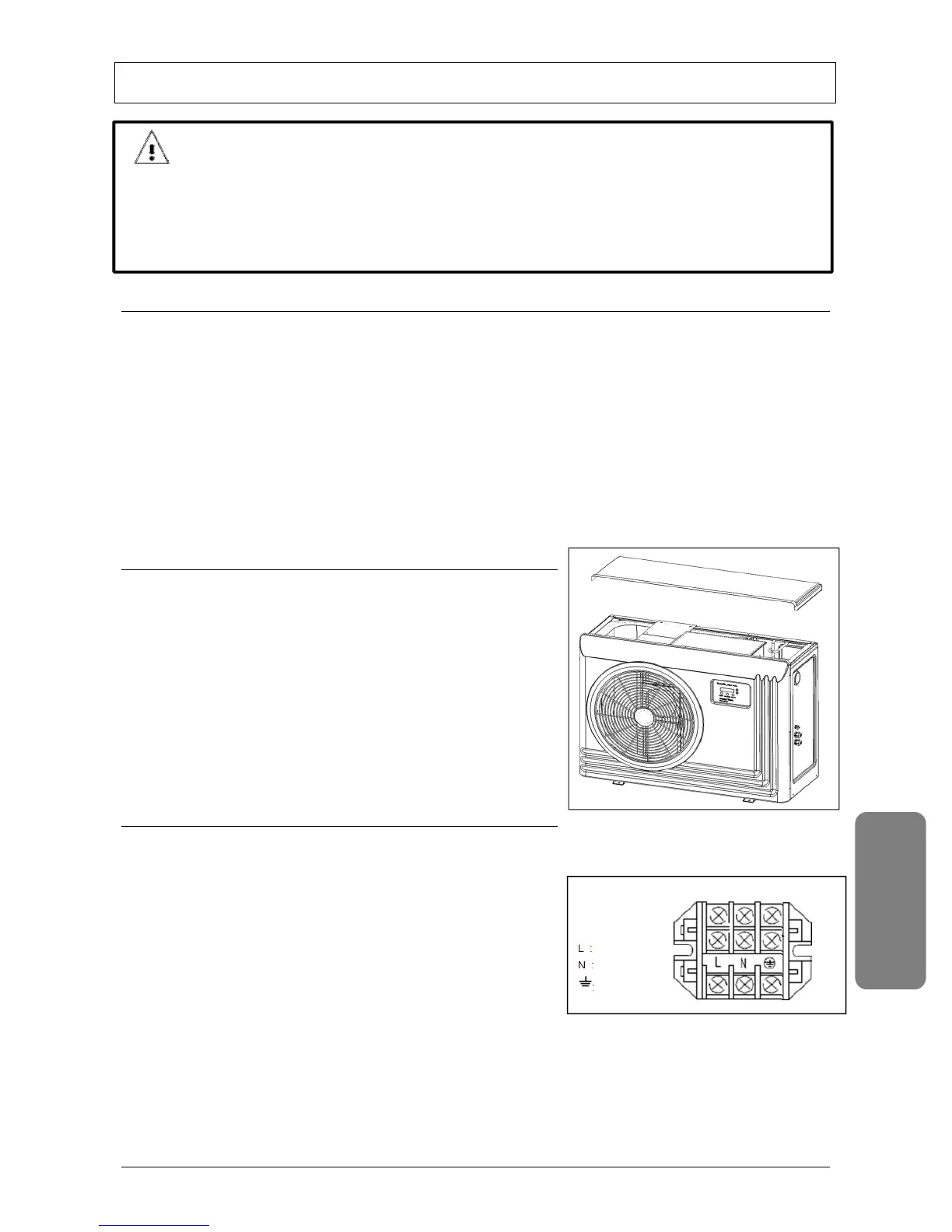

Acceso al compartimento de cableado eléctrico
El cableado eléctrico de la bomba de calor debe cumplir con los códigos
y normativas locales.
1. Extraiga el panel superior del cabinet de la bomba de calor.
2. Extraiga el panel superior del compartimento de cableado eléctrico.
3. Tienda los cables de la fuente de alimentación/mando a distancia,
conéctelos mediante los casquillos situados en la parte derecha de la
bomba de calor y llévelos hasta el compartimento eléctrico situado
en la parte superior de la unidad. Conecte el cable a la guía monofilar
y tire suavemente de esta guía desde el interior del compartimento
de cableado eléctrico. Posteriormente, deseche la guía monofilar.
4. Vuelva a colocar el panel superior del compartimento de cableado y
de la bomba de calor antes de conectar la alimentación.
Fuente de alimentación principal
El cableado eléctrico de la bomba de calor debe cumplir con los códigos y normativas locales.
Compruebe que la alimentación del circuito de la bomba de calor esté desactivada.
1. Para la selección de cables y disyuntores, consulte los datos técnicos
que figuran en la parte posterior de este manual.
2. Acceda al compartimento de cableado eléctrico.
3. Conecte la alimentación eléctrica de 230 V al bloque de terminales
del compartimento de cableado.
4. En la primera instalación, compruebe todos los terminales de los
relés y de los conectores, ya que podrían haberse aflojado durante
el transporte.
Línea
Conexión a
tierra
Neutro
