Controles remotos de relé
El cableado eléctrico debe cumplir con las normativas y códigos locales.
Nota: Los puntos de ajuste del panel de control de la bomba de calor se deshabilitarán y mostrarán como N/A. El
ajuste de la temperatura se realiza utilizando un sistema controlado por un termostato externo.
Para conectar el equipo de control remoto a la bomba de calor, siga los siguientes pasos:
Desconecte la alimentación de la bomba de calor y del sistema de control.
1 Acceda al compartimento de cableado eléctrico.
2 Tienda los cables procedentes del sistema de control remoto de la piscina/spa hasta el compartimento eléctrico
superior.

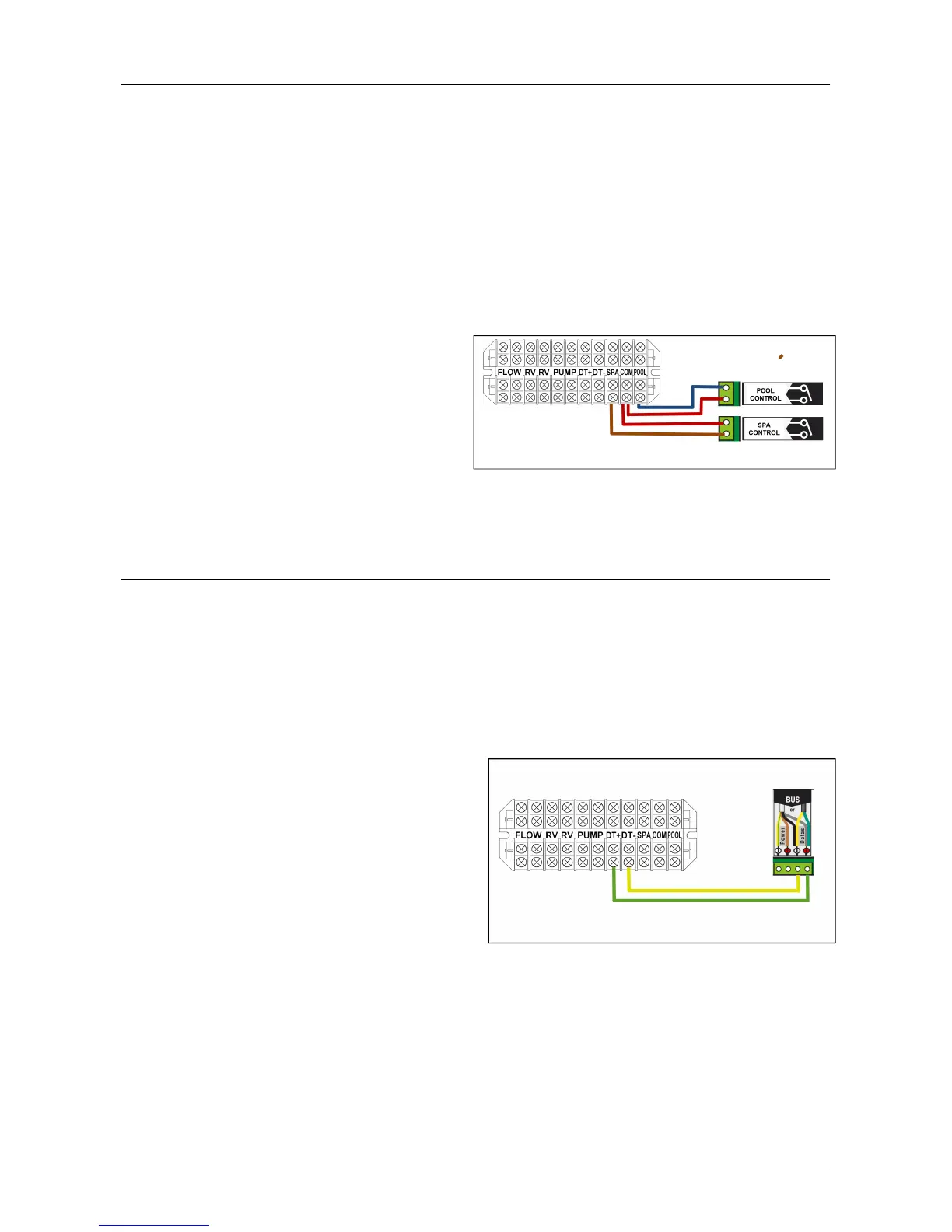

3 Conecte el cableado eléctrico procedente del sistema de control remoto de la piscina/spa a los terminales del
mando a distancia de la bomba de calor.
Nota: No aplique tensión a los terminales Spa/Pool/Com. ¡Se requiere un contacto seco!
4 Vuelva a colocar el panel de servicio eléctrico.
5 Vuelva a colocar el panel superior.
6 Active la alimentación de la bomba de calor y del
sistema de control remoto de la piscina/spa.
7 Presione repetidamente el botón Selec. menús para
desplazarse hasta la pantalla Control remoto.
Cambie la selección presionando una de las flechas
hasta que la pantalla muestre «Relé».
8 Ajuste la temperatura de la piscina/spa en su controlador de termostato externo. No se puede acceder a los ajustes de
temperatura de la Ultratemp-E cuando la función de control remoto «relé» está seleccionada en la bomba de calor.
Conexión de la bomba de calor a sistemas de automatización IntelliPool a través del conector RS-485
La bomba de calor puede controlarse con un sistema IntelliPool
®
a través del cable de comunicación RS-485. En esta
configuración, IntelliPool
®
anula los puntos de ajuste de temperatura predeterminados en la bomba de calor y pondrá
en marcha o detendrá la bomba de calor.
La transferencia de estos datos tarda varios segundos y provoca un retardo desde el momento en que la orden sale
del centro de control de IntelliPool® hasta que la bomba de calor responde físicamente. Esta acción es automática,
pero tarda entre 1 y 2 minutos en completarse.
Nota: Los puntos de ajuste del panel de control de la bomba de calor se deshabilitarán y mostrarán como N/A. El
ajuste de temperatura se realiza en el interior del sistema IntelliPool (menú de puntos de ajuste). La bomba de calor
puede activarse en el Menú de comandos de internet o
en el menú ajustes/temp del centro de control.
Desconecte la alimentación de la bomba de calor y del
sistema de control.
1. Acceda al compartimento de cableado eléctrico.
2. Tienda un cable de 2 x 0,5 mm
2
desde el bus de datos
de IntelliPool
®
hasta el compartimento de cableado de
la bomba de calor. Se puede usar el cable de
comunicación de IntelliFlo sobrante.
3. Conecte el bus de datos de IntelliPool + y - al terminal
DT+ y DT- del interior del compartimento de cableado
eléctrico de UltraTemp-E.
Las señales de entrada forman parte de una interfaz RS485.
Nota: No aplique tensión a los terminales RS485.
4. Vuelva a colocar el panel de servicio eléctrico.
5. Vuelva a colocar el panel superior.
6. Active la alimentación de la bomba de calor y del sistema de control remoto de la piscina/spa.
7. Presione repetidamente el botón Selec. menús para desplazarse hasta la pantalla Control remoto. Cambie la
selección presionando una de las flechas hasta que la pantalla muestre «RS485». Ajuste la temperatura de la
piscina/spa de su sistema IntelliPool. No se puede acceder a los ajustes de temperatura de la Ultratemp-E cuando
la función de control remoto «relé» está seleccionada. Encienda la bomba de calor.
