Conexión de la bomba de filtración a la bomba UltraTemp
La bomba de calor puede activar la bomba de filtración cuando se utilizan las funciones AUTOSET o EXTEND. Estas
funciones reactivan periódicamente un contactor que puede conectarse a la bomba para que el agua circule por la
bomba de calor.
Nota: Los contactores no se suministran con la bomba de calor.
1. Acceda al compartimento de cableado eléctrico.
2. Tienda los cables procedentes del sistema de
control remoto de la piscina/spa hasta el
compartimento eléctrico superior.

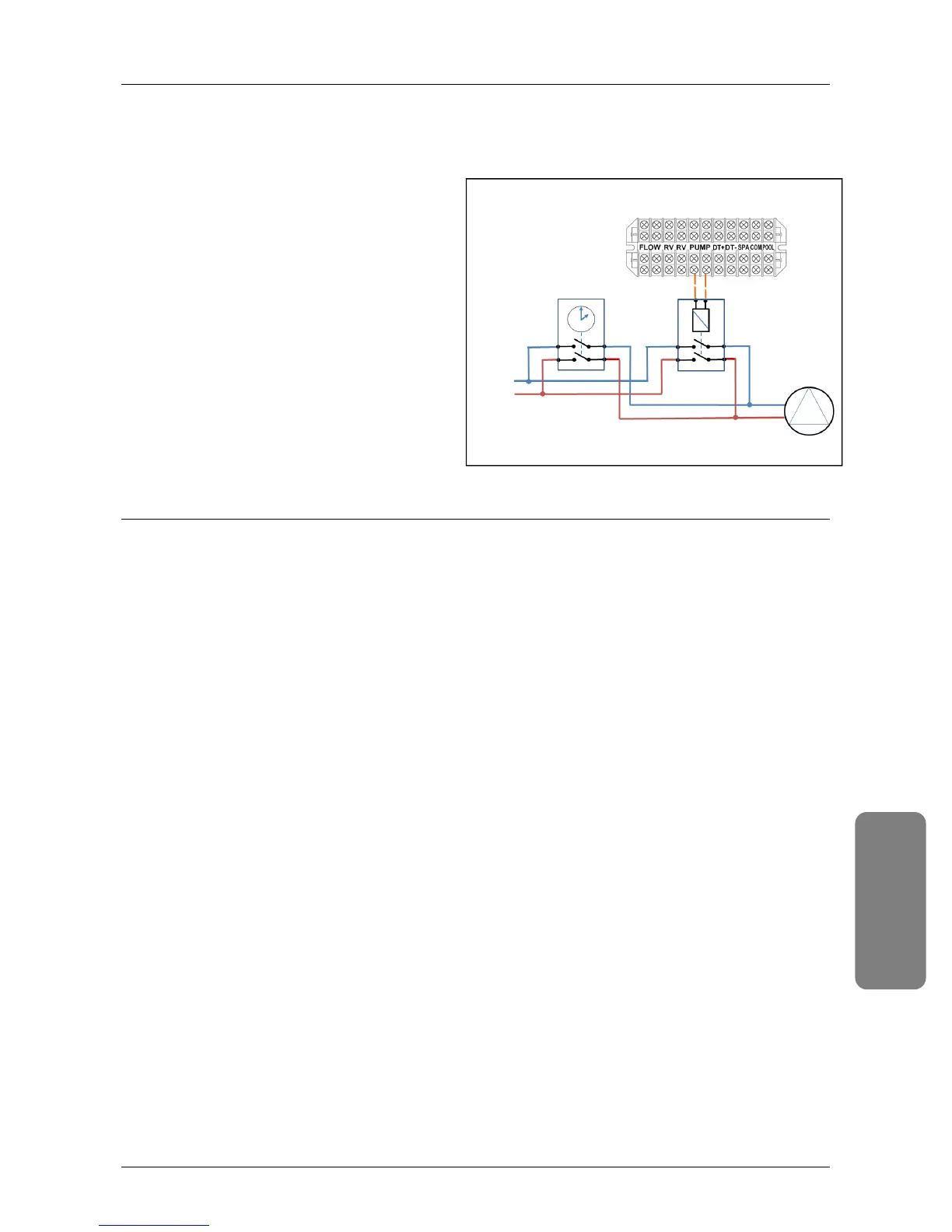

Conecte los terminales de la bomba del bloque de
terminales principal a un contactor externo. En el
siguiente ejemplo se muestra cómo anular un
programador de bomba estándar.
Nota: El contactor debe especificarse para la
entrada de 24 V CA. No intercambie las
conexiones Neutra y Línea.
3. Vuelva a colocar el panel de servicio eléctrico.
4. Vuelva a colocar el panel superior.
5. Restaure la alimentación de la bomba de calor y
de la bomba de filtración.
Otros terminales del bloque de terminales
1. FLUJO Se conecta al interruptor de flujo (situado en la parte superior del intercambiador de calor).
2. RV Se conecta al actuador de la válvula de inversión.
CA
Contactor del programador Bomba
N
L
