134 UltraTemp®-E
Conexiones de agua a la bomba de calor ¡¡

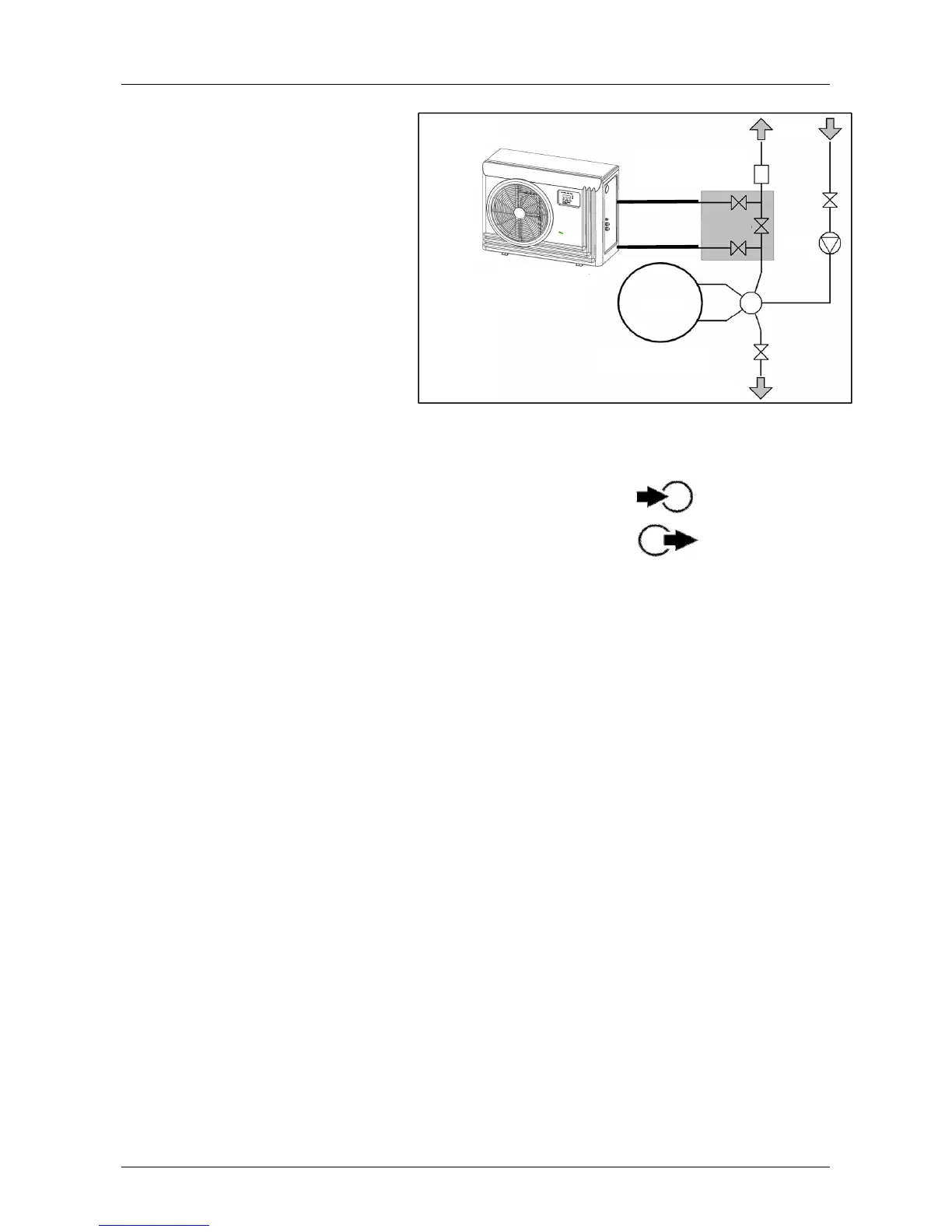

La bomba de calor debe conectarse a un
circuito de filtración mediante un by-pass que
consta de 3 válvulas.
Es obligatorio colocar el by-pass después de
colocar la bomba y el filtro.
Estas válvulas permiten regular el flujo de agua
que atraviesa la bomba de calor así como aislar
por completo la bomba de calor para la
realización de tareas de mantenimiento sin
necesidad de cortar el flujo de filtración.
Si su instalación está equipada con dispositivos
para el tratamiento del agua (cloro,
alimentador de bromo, generador de cloro
para agua salada, etc.), el by-pass debe
instalarse antes de instalar los dispositivos de
tratamiento de agua, con una válvula antirretorno entre el by-pass y los dispositivos de tratamiento de agua.
La entrada y la salida de agua están diseñadas para conectarse a un tubo de presión rígido de PVC (para piscinas) de
50 mm de diámetro, pegado directamente a los conectores suministrados.
El tubo de agua de entrada debe conectarse a la conexión que exhibe este símbolo:
El tubo de agua de salida debe conectarse a la conexión que exhibe este símbolo:
Los tubos de agua deben fijarse al suelo o a las paredes, para que la bomba de calor no soporte el peso del agua que
corre por las tuberías.
Tratamiento
del agua
Piscina
Bomba
Filtro
Sala técnica
Alcantarillado
By-pass
