104 UltraTemp®-E
Relais afstandsbediening
De elektrische bedrading dient in overeenstemming te zijn met de plaatselijke voorschriften en verordeningen.
Opmerking: De setpoints van het controlepaneel van de warmtepomp zijn gedeactiveerd en worden weergegeven
als nvt. De instelling van de temperatuur gebeurt met behulp van een thermostatisch aangestuurd extern systeem.
Voer de volgende stappen uit om de afstandsbediening aan te sluiten op de warmtepomp.
Schakel de stroomtoevoer naar de warmtepomp en het besturingssysteem volledig uit.
1 Open het bedradingscompartiment.
2 Leid de draden van het besturingssysteem van het zwembad/bubbelbad naar het elektrisch compartiment aan de
bovenzijde.

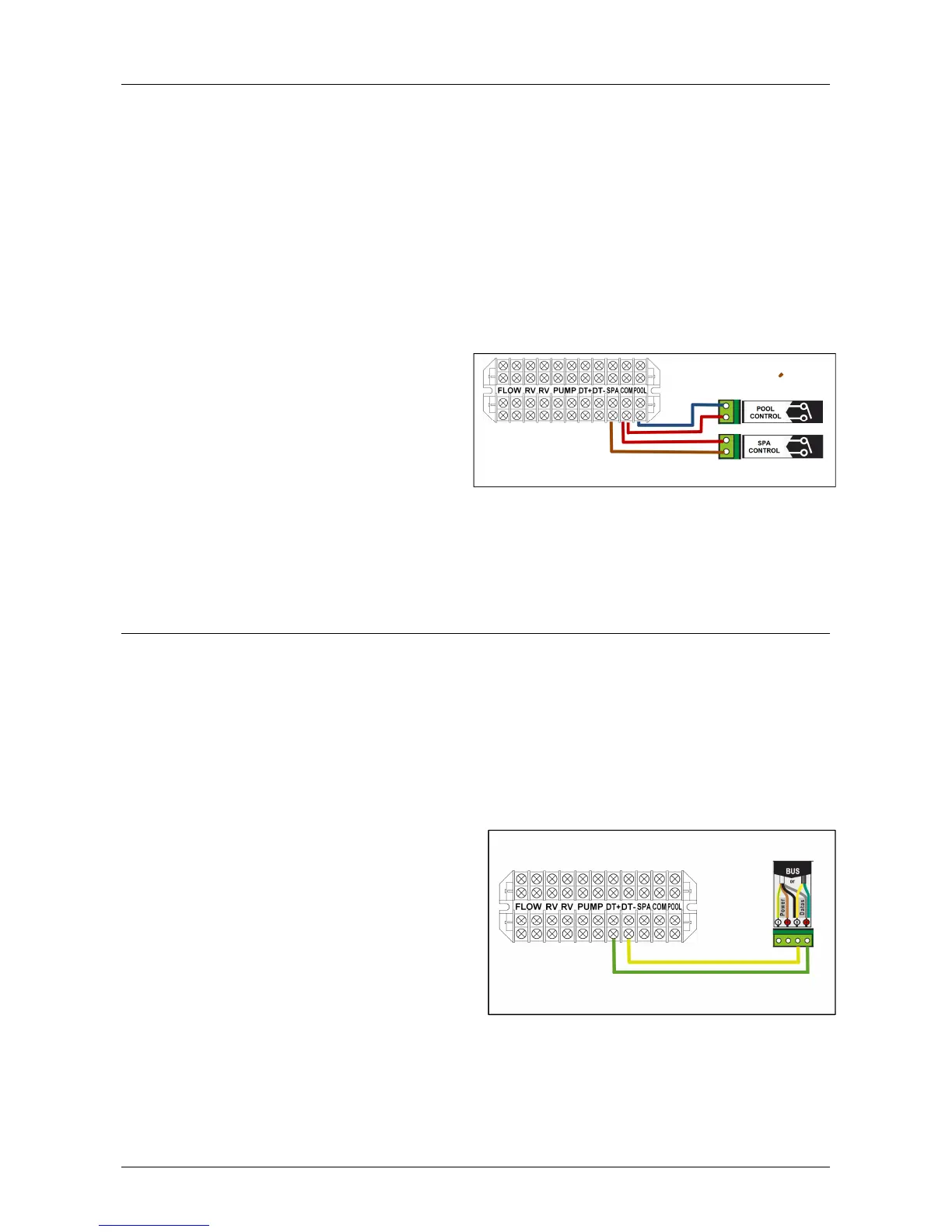

3 Sluit de bedrading vanaf het afstandsbedieningssysteem voor zwembad/bubbelbad aan op de
afstandsbedieningsklemmen van de warmtepomp.
Opmerking: Zet de bubbelbad-/zwembad-/communicatieklemmen niet onder spanning! Een droog contact is
vereist!
4 Plaats het toegangspaneel tot het elektrisch
compartiment terug.
5 Plaats het bovenpaneel terug.
6 Schakel de stroomtoevoer naar de warmtepomp en
het afstandsbedieningssysteem van het
zwembad/bubbelbad weer in.
7 Druk de knop voor menuselectie meermaals in tot
het scherm Afstandsbediening wordt weergegeven.
Druk één van de pijltoetsen in tot "Relais" wordt weergegeven op het scherm.
8 Stel de temperatuur van het zwembad/bubbelbad in op uw externe thermostatische controller. De
temperatuurinstellingen op de Ultratemp-E zijn niet beschikbaar wanneer de afstandsbedieningsfunctie "Relais"
werd geselecteerd op de warmtepomp.
De warmtepomp op IntelliPool automatiseringssystemen aansluiten via de RS-485 aansluiting.
De warmtepomp kan door een IntelliPool
®
systeem worden aangestuurd via de RS-485 communicatiekabel. In deze
configuratie negeert IntelliPool
®
de voorgeprogrammeerde setpoints voor de temperatuur en schakelt het systeem de
warmtepomp in of uit.
De verzending van die gegevens duurt verscheidene seconden en veroorzaakt een vertraging tussen de verzending
van het commando door het IntelliPool® control center en de fysieke reactie van de warmtepomp. Dit gebeurt
automatisch, maar het kan 1-2 minuten duren.
Opmerking: De setpoints van het controlepaneel van de warmtepomp zijn gedeactiveerd en worden weergegeven
als nvt. De temperatuurinstelling gebeurt binnen het IntelliPool systeem (setpointmenu). De warmtepomp kan
ingeschakeld worden vanaf het Bedieningsmenu op het internet of vanaf het menu instellingen/temp op het
control center.
Schakel de stroomtoevoer naar de warmtepomp en het
besturingssysteem volledig uit.
1. Open het bedradingscompartiment.
2. Leid een 2 x 0,5 mm
2
kabel van de IntelliPool
®
databus
naar het bedradingscompartiment van de
warmtepomp. Hiervoor kan overtollige IntelliFlo
communicatiekabel worden gebruikt.
3. Sluit de + en - van de IntelliPool databus aan op de
DT+ en DT- klemmen in het bedradingscompartiment
van de UltraTemp-E.
De ingangen maken deel uit van een RS485 interface.
Opmerking: Zet de kleppen van de RS485 niet onder spanning!
4. Plaats het toegangspaneel tot het elektrisch compartiment terug.
5. Plaats het bovenpaneel terug.
6. Schakel de stroomtoevoer naar de warmtepomp en het afstandsbedieningssysteem van het zwembad/bubbelbad
weer in.
