7. Druk de knop voor menuselectie meermaals in tot het scherm Afstandsbediening wordt weergegeven. Druk één
van de pijltoetsen in tot "RS485" wordt weergegeven op het scherm. Stel de temperatuur van het
zwembad/bubbelbad in op uw IntelliPool systeem. De temperatuurinstellingen op de Ultratemp-E zijn niet
beschikbaar wanneer de afstandsbedieningsfunctie "Relais" werd geselecteerd. Schakel de warmtepomp in.
De filterpomp aansluiten op de UltraTemp
De warmtepomp kan de filterpomp inschakelen wanneer de functie AUTOSET of EXTEND wordt gebruikt. Deze
functies bekrachtigen regelmatig een schakelaar die op de pomp kan worden aangesloten om water door de
warmtepomp te verplaatsen.
Opmerking: de schakelaars worden niet meegeleverd met de warmtepomp.
1. Open het bedradingscompartiment.
2. Leid de draden van het besturingssysteem van het
zwembad/bubbelbad naar het elektrisch
compartiment aan de bovenzijde.
Sluit de klemmen van de "pomp" op het
hoofdklemmenblok aan op de externe schakelaar.

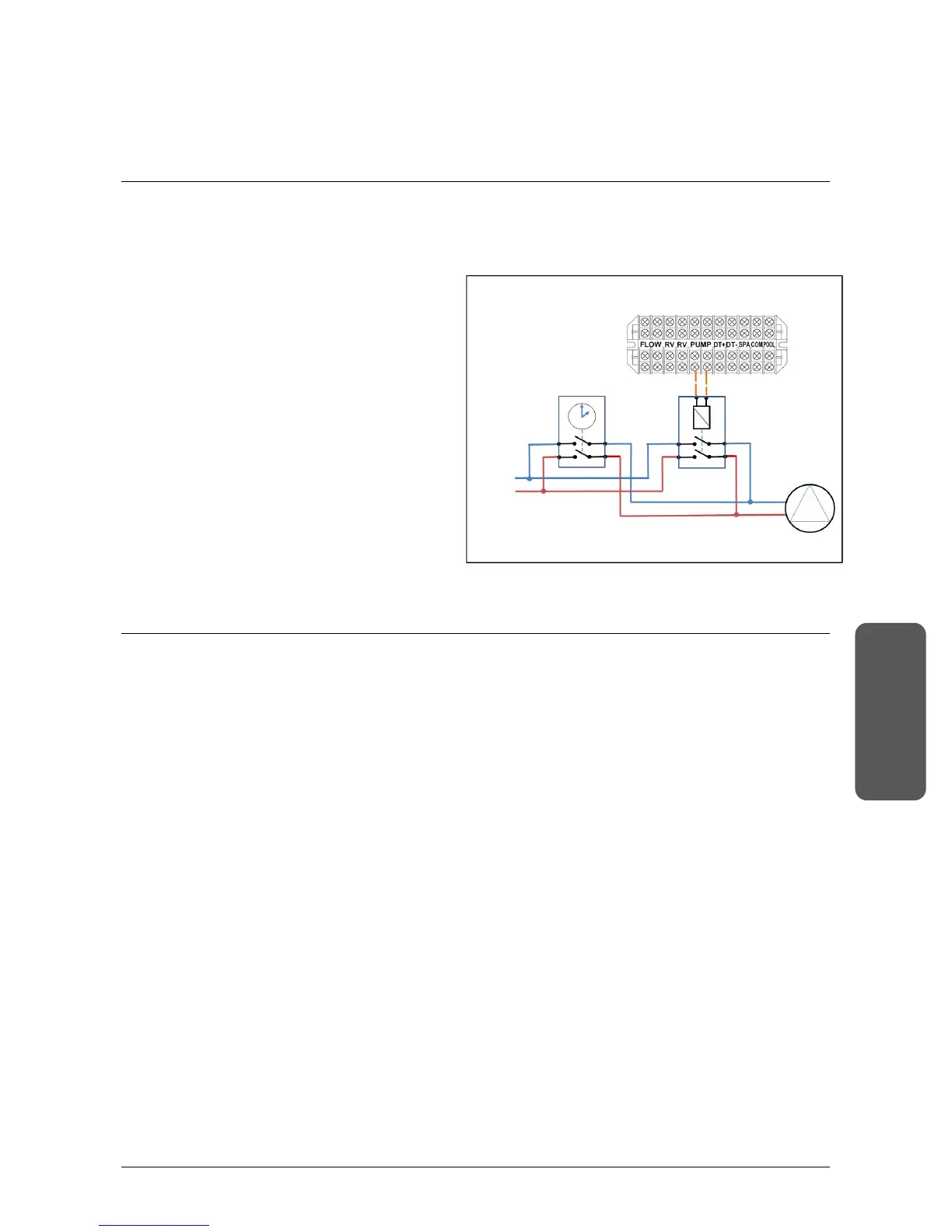

Het voorbeeld hieronder geeft aan hoe een
standaard pompcontroller kan worden genegeerd.
Opmerking: De schakelaar moet ontworpen zijn
voor een ingangsspanning van 24 VAC. Zorg
ervoor dat de nuldraad- en lijnaansluitingen niet
gekruist worden.
3. Plaats het toegangspaneel tot het elektrisch
compartiment terug.
4. Plaats het bovenpaneel terug.
5. Schakel de stroomtoevoer naar de warmtepomp en de filterpomp weer in.
Andere klemmen op het klemmenblok
FLOW wordt aangesloten op de debietschakelaar (boven op de warmtewisselaar)
RV wordt aangesloten op de actuator van de omkeerklep.
24 VAC
Schakelaar controller Pomp
N
L
