168 UltraTemp®-E
Controlli da remoto relè
Il cablaggio elettrico deve essere conforme a leggi e normative locali.
Nota bene: I setpoint del pannello di controllo della pompa di calore saranno disabilitati e mostrati come ND.
L’impostazione della temperatura è effettuata utilizzando un impianto controllato da un termostato esterno.

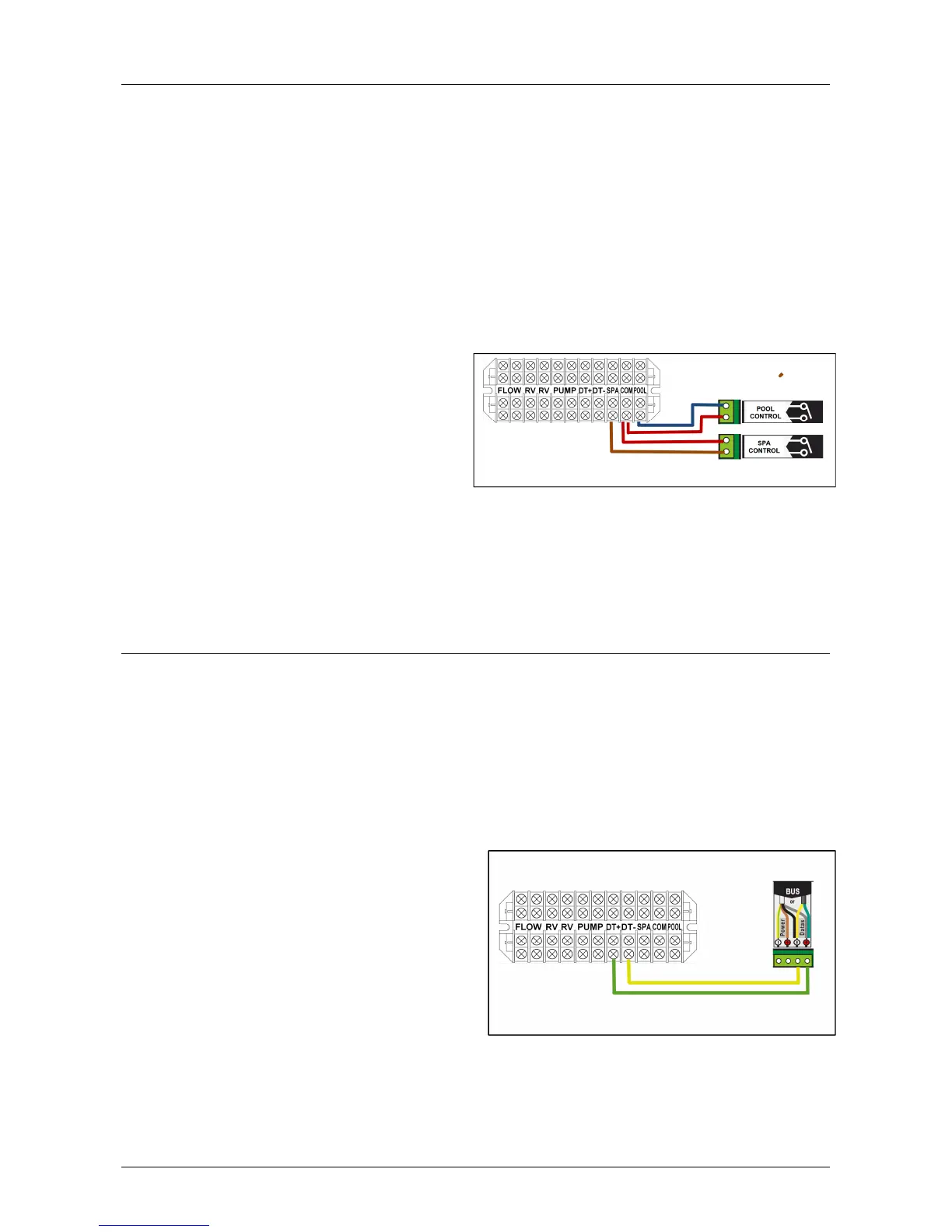

Per collegare l’apparecchiatura di telecomando alla pompa di calore, agire come segue:
Scollegare l’alimentazione della pompa di calore e dell’impianto di controllo.
1 Accedere allo scomparto del cablaggio.
2 Far correre i cavi dall’impianto di controllo da remoto della piscina/vasca idromassaggio allo scomparto elettrico
superiore.
3 Collegare il cablaggio dell’impianto di controllo da remoto della piscina/vasca idromassaggio ai terminali di
controllo da remoto della pompa di calore.
Nota bene: Non applicare tensione ai terminali vasca idromassaggio/piscina/comune. È necessario un contatto
asciutto!
4 Riposizionare il pannello elettrico di manutenzione.
5 Riposizionare il pannello superiore.
6 Ripristinare l’alimentazione della pompa di calore e
dell’impianto di controllo da remoto della
piscina/vasca idromassaggio.
7 Premere ripetutamente il pulsante Seleziona Menu,
per scorrere lungo lo schermo del telecomando.
Cambiare la selezione premendo una delle frecce
finché lo schermo non riporta la dicitura “Relay” (relè).
8 Impostare la temperatura della piscina/vasca idromassaggio sul controller del termostato esterno. Le impostazioni
di temperatura di Ultratemp-E non sono accessibili quando sulla pompa di calore è selezionata la funzione “Relay”
del telecomando
Connessione della pompa di calore agli impianti di automazione IntelliPool tramite il cavo di
comunicazione RS-485
La pompa di calore può essere controllata con un impianto IntelliPool
®
tramite il cavo di comunicazione RS-485. In
questa configurazione, IntelliPool
®
bypassa i setpoint di temperatura preimpostati sulla pompa di calore e avvia o
arresta la pompa di calore stessa.
Il trasferimento di questi dati richiede diversi secondi e causa un ritardo dal momento in cui il comando viene fornito
dal centro di controllo di IntelliPool®, finché la pompa di calore non risponda fisicamente. Ciò avviene
automaticamente, ma può richiedere un paio di minuti.
Nota bene: I setpoint del pannello di controllo della pompa di calore saranno disabilitati e mostrati come ND.
L’impostazione della temperatura viene effettuata all’interno dell’impianto IntelliPool (menu setpoint). L’impianto
di riscaldamento può essere attivato nel menu dei comandi su internet o nel menu impostazioni/temperatura nel
centro di controllo.
Scollegare l’alimentazione della pompa di calore e
dell’impianto di controllo.
1. Accedere allo scomparto del cablaggio.
2. Far correre un cavo da 2 x 0,5 mm
2
dal bus dati di
IntelliPool
®
allo scomparto del cablaggio della pompa
di calore. È possibile utilizzare il cavo di
comunicazione in eccesso di IntelliFlo.
3. Collegare i poli + e - del bus dati di IntelliPool al
terminale DT+ e DT- all’interno delle scomparto del
cablaggio di UltraTemp-E.
Gli input fanno parte di un’interfaccia RS485.
Nota bene: Non applicare tensione ai terminali RS485
4. Riposizionare il pannello elettrico di manutenzione.
5. Riposizionare il pannello superiore.
