73
Anschluss der Filtrationspumpe an die UltraTemp
Die Wärmepumpe kann die Filtrationspumpe aktivieren, wenn die Funktionen AUTOSET oder EXTEND verwendet
werden. Diese Funktionen beströmen regelmäßig einen Schaltschütz, der an die Pumpe angeschlossen werden kann,
um Wasser durch die Wärmepumpe zu befördern.
Hinweis: Die Schaltschütze sind nicht im Lieferumfang des Wärmepumpe enthalten.
1. Öffnen Sie das Kabelfach.
2. Verlegen Sie die Leitungen vom Bad/Spa-
Fernbedienungssystem in das obere Elektrofach.
Schließen Sie die "Pumpen"klemmen auf dem
Hauptanschlussblock an den externen

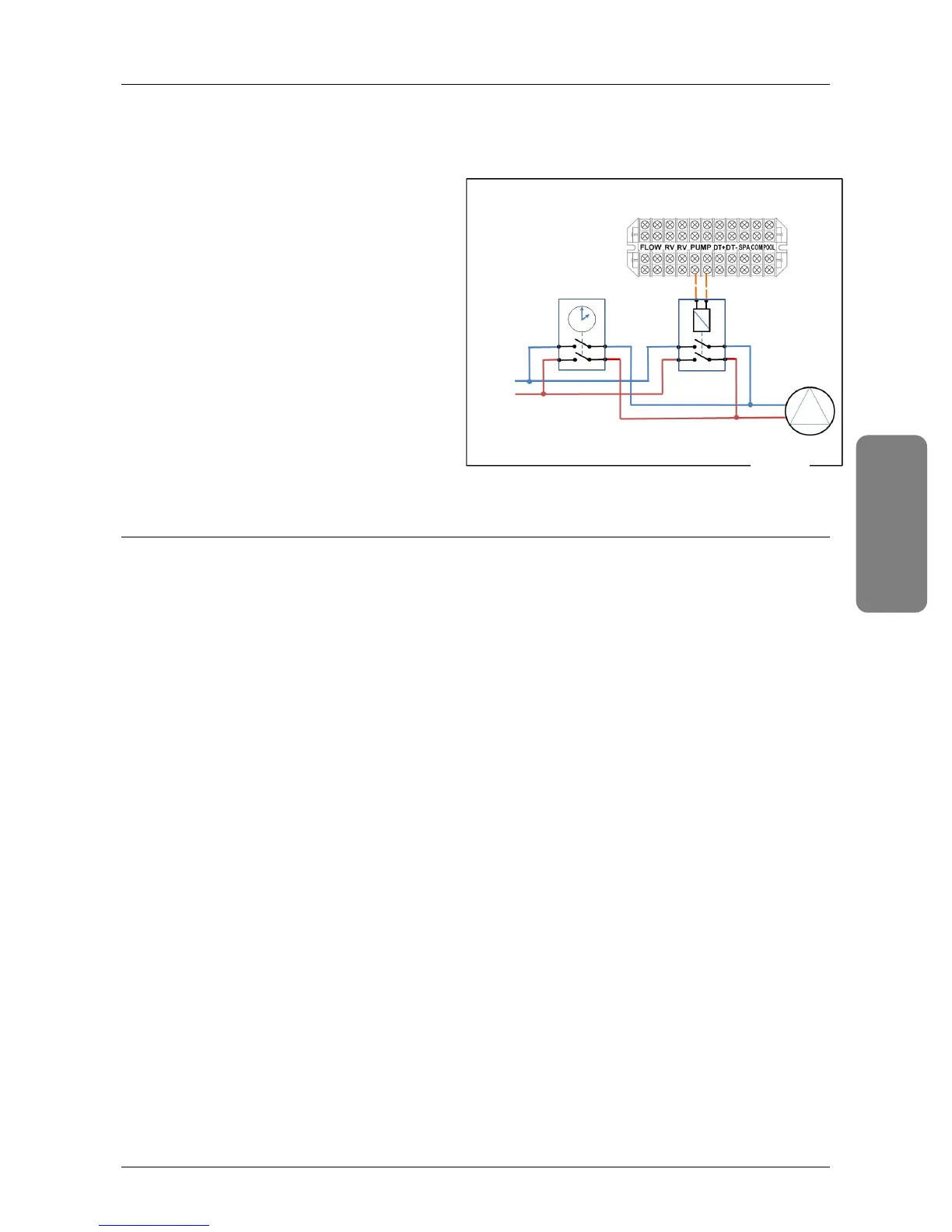

Schaltschütz an. Das nachstehende Beispiel zeigt,
wie der Standard-Timer der Pumpe überschrieben
wird.
Hinweis: Der Schaltschütz muss für eine
Eingangsspannung von 24 VAC ausgelegt sein. Die
Anschlüsse für Nullleiter und Phase dürfen nicht
gekreuzt werden.
3. Bringen Sie das Elektropanel wieder an.
4. Bringen Sie das obere Panel wieder an.
5. Stellen Sie die Stromversorgung der Wärmepumpe
und der Filtrationspumpe wieder her.
Andere Klemmen auf dem Anschlussblock
3. FLOW: Führt zum Strömungsschalter (befindet sich oben auf dem Wärmetauscher)
4. RV: Führt zum Aktuator des Umsteuerventils
N
P
Pumpe
