Om overtollige condensatiewaterproductie bij geopende
schakelkastdeuren te vermijden, verdient het aanbeveling
om een deurcontact te plaatsen, zodat het koelapparaat
automatisch uitgezet wordt.
8 Montage
8.1 Algemeen
• Deschakelkastmoetopeenplaatsgemonteerdwordenwaareen
ruime aan- en afvoer van lucht voor het koelaggregaat voorzien
is.
• Deonderlingeafstandvandeapparatenofvandeapparatentot
een wand moet minstens 200 mm bedragen.
• Bijdeopstelling en montage van de binneninstallatie van de
schakelkast moet er eveneens op gelet worden dat de lucht ook
daar vrij kan stromen.
• Demontagevanhetkoelapparaatkanmetenzonderbescherm-
kap(buiten)gebeuren.
 (Hetapparaatmoetspanningsvrijzijn!)
• Deplaatswaar hetaggregaatgemonteerd wordt,moettegen
sterke vervuiling beschermd worden.
Oppassen!
Wanneer het koelapparaat aan een schakelkastdeur wordt
gemonteerd, moet gegarandeerd zijn, dat de scharnieren het
extra gewicht dragen en de schakelkast ook bij het openen
niet omkiept.
Oppassen! Bramen die in de schakelkast terechtko-
men, kunnen kortsluitschade veroorzaken.
Als de vereiste uitsparingen in de schakelkast worden
ingebracht voor de montage van de koelapparaten, moet
u verhinderen dat spanen in de schakelkast terechtkomen,
door er een afdekking onder te leggen
Tip
Om de montage te vergemakkelijken kunnen bij zware apparaten
M8-kraanogen in de bovenste bevestiging van de kap van het
apparaat worden ingeschroefd. Zo is een gemakkelijke „Een-
mansmontage“mogelijk.
8.2 Montage koelapparaat voor zij-aanbouw DTS
Hetbevestigingsvlakvandeschakelkastheeftuitsparingen(en)en
boringen voor luchtdoorlaatopeningen en voor de bevestiging van
het apparaat overeenkomstig de bijlage.
De afbeelding in de bijlage toont bovendien de positie van de
elektrische aansluitingen en luchtdoorlaatopeningen .
1) Uitsparingen(en)enboringenvoorhetkoelapparaatinbrengen,
alsdezeindeschakelkastnognietvoorhandenzijn(zie
afbeeldingindebijlage).
Snijkant ontbramen.
2) Proelafdichting op plaatkant van de uitsparing(en) steken.
Afdichting zo steken dat de stooteinden onderaan liggen.
3) De beide schroefdraadbouten, die meegeleverd werden als
bijartikel, in de bovenste bevestigingspunten van het koelapparaat
inschroeven. Apparaat met behulp van schroefdraadbouten van
buiten aan de schakelkast hangen.
4) Gebruikaandebinnenkantvandeschakelkastdeschroeven,
moeren en schijven (meegeleverd als bijartikel) voor de
bevestiging van het koelapparaat. Bevestiging zo vast aantrekken
dat de afdichting tot 2 mm samengedrukt wordt.
5) Slangvoordecondensafvoeruitdeboringindebodemvanhet
apparaat trekken. Slang met hellingsgraad leggen. Indien nodig
inkorten.
6) Wanneer demontagevanhetkoelapparaatzonderafdekkap
gebeurde, steekt u de aardingskabel en verbindingskabel naar
het weergave-element op de kap en monteer deze op het
koelapparaat.
7) Kabelconformaansluitschema(zieachterzijdevanhetapparaat)
aande stekker(bijartikel)klemmenenaanhetapparaat
aansluiten.
 -Draaddoorsnede:0,5–2,5mm²,resp.AWG20-AWG14(bijde
keuze van de kabeldoorsnede moeten de relevante bepalingen
inachtwordengenomen!)
8) Koelapparaatelektrischaansluiten(ziehoofdstuk8.4).
8.3 Montage inbouw-koelapparaat DTI
Het bevestigingsvlak van de schakelkast krijgt een rechthoekige
uitsparing overeenkomstig de bijlage.
De afbeelding in de bijlage toont de positie van de luchtdoorlaatope-
ningen na de montage van het apparaat, gezien vanuit de binnenkant
van de schakelkast.
1) Uitsparing voor het koelapparaat uitsnijden, wanneer ze in de
schakelkastnognietvoorhandenis(zieafbeeldingindebijlage).
Snijkant ontbramen.

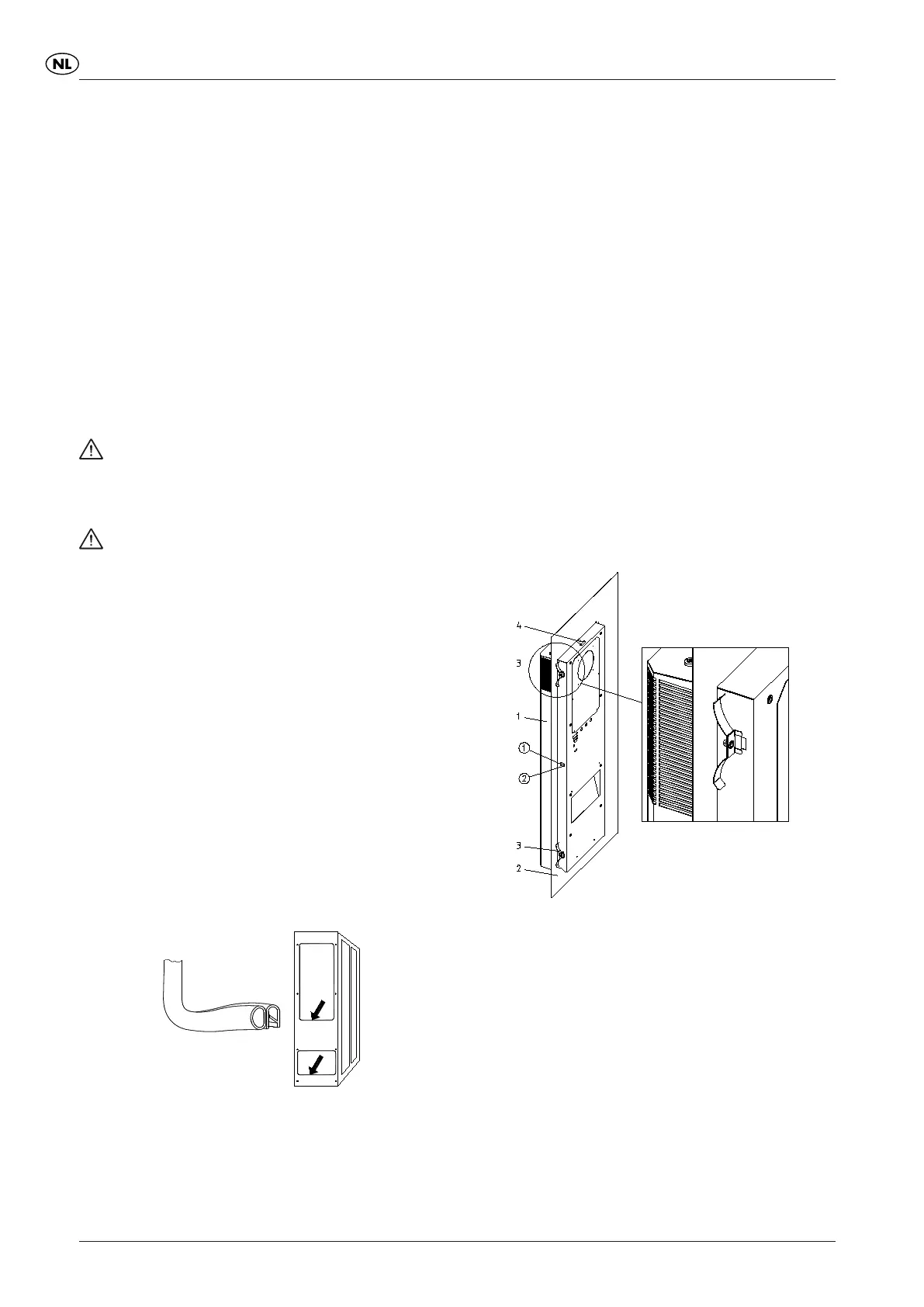

2) Koelapparaat(pos1)langsbuitenindeuitsparingplaatsenen
verder schuiven tot de apparaatafdichting tegen de schakelkast
(pos2)ligt.Springveer(pos4)aandezijkantofbovenkantvan
het apparaat klikt hoorbaar in en zorgt ervoor dat het apparaat
er niet uitvalt.
1 Koelapparaat DTI
2 Schakelkastwand of -deur
3 Bevestigingsveer
4 Springveer
3) Laataandebinnenkantvandeschakelkastdebevestigingsveren
(pos.3),diemeegeleverdwarenalsbijartikel,indebehuizing
van het koelapparaat klikken. Druk daartoe de veer met de hand
zo aan, dat de houdhoek in de uitsparing van de behuizing kan
induiken.
Plaats bij schakelkasten met verstevigingsframe de beves-
tigingsveren in de achterste uitsparingen van de behuizing.
4) Slangvoorcondensafvoeruitdeboringindebodemvanhetapparaat
trekken. Slang met hellingsgraad leggen. Indien nodig inkorten.
5) Als de montage van het koelapparaat zonder afdekkap
gebeurde, steek dan de aardingskabel en de verbindingskabel
naar het weergave-element op de kap en monteer deze op het
koelapparaat.
