8 Montage
8.1 Allgemeines
• DerAufstellungsort des Schaltschrankes muss so gewählt
werden, dass für eine ausreichende Be- und Entlüftung des
Kühlgerätes gesorgt ist.
• DerAbstandderGerätezueinanderoderzurWandmussminde-
stens 200 mm betragen.
• DieLuftzirkulationimSchaltschrankdarfnichtdurchEinbauten
behindert werden.
• DieMontagedesKühlgeräteskannmitundohneGerätehaube
(außen)erfolgen.
 (DasGerätmussspannungsfreisein!)
• Der Montageort muss vor starker Verschmutzunggeschützt
werden.
Achtung!
Wenn das Kühlgerät an einer Schaltschranktür montiert
wird, muss sichergestellt sein, dass die Scharniere das
zusätzliche Gewicht tragen und der Schaltschrank auch
beim Öffnen nicht kippt.
Achtung! Gefährdung der Schaltschrankeinrichtung
durch Späne.
Werden erst zur Montage der Kühlgeräte die notwendigen
Ausschnitte in den Schaltschrank eingebracht, verhindern
Sie, dass Späne in den Schaltschrank gelangen, indem Sie
z. B. eine Abdeckung unterlegen.
Hinweis
ZurMontageerleichterungkönnenbeischwerenGerätenM8-Kran-ösen
in die obere Befestigung der Gerätehaube eingeschraubt werden.
Soisteineleichte„Ein-Mann-Montage“möglich.
8.2 Montage Seitenanbau-Kühlgerät DTS
Die Befestigungsäche des Schaltschrankes erhältAusschnitt(e)
und Bohrungen für Luftdurchlassöffnungen und zur Befestigung des
Gerätes entsprechend des Beiblattes.
Die Darstellung des Beiblattes zeigt außerdem die Lage der
elektrischen Anschlüsse und Luftdurchlassöffnungen.
1) Ausschnitt(e)undBohrungenfürdasKühlgeräteinbringen,wenn
imSchaltschranknochnichtvorhanden(sieheDarstellungim
Beiblatt).
Schnittkante entgraten.
2) Proldichtung auf Blechkante der(s)Ausschnitte(s)stecken.
Dichtung so stecken, dass die Stoßenden unten liegen.
3) Die beiden im Beipack mitgelieferten Gewindebolzen in die
oberen Befestigungspunkte des Kühlgerätes einschrauben.
Gerät mittels Gewindebolzen von außen an den Schaltschrank
hängen.
4) Auf der Innenseite des Schaltschrankes die im Beipack
mitgelieferten Schrauben, Muttern und Scheiben zur Befestigung
des Kühlgerätes nutzen. Befestigung so fest anziehen, dass die
Dichtung auf 2 mm zusammengedrückt wird.
5) Kondensatablaufschlauch aus der Bohrung im Boden des
Gerätes herausziehen. Schlauch mit Gefälle verlegen. Bei Bedarf
kürzen.
6) WenndieMontagedesKühlgerätesohneGerätehaubeerfolgte,
Erdungskabel und Verbindungskabel zum Anzeigeelement an
Haube anstecken und diese an das Kühlgerät montieren.
7) KabelgemäßAnschlussbild (siehe Geräterückseite) an die
Stecker(Beipack)klemmenundandasGerätanschließen.
- Leiterquerschnitt: 0,5 – 2,5mm² , bzw. AWG20 - AWG14
(BeiderAuswahl desKabelquerschnittes sinddie relevanten
Bestimmungenzuberücksichtigen!)
8) Kühlgerätelektrischanschließen(sieheAbschnitt8.4).
8.3 Montage Einbau-Kühlgerät DTI
Die Befestigungsfläche des Schaltschrankes erhält einen
Rechteckausschnitt entsprechend des Beiblattes.
Die Darstellung des Beiblattes zeigt die Lage der Luftdurchlass-
öffnungen nach der Montage des Gerätes von der Innenseite des
Schaltschrankes aus gesehen.
1) AusschnittfürdasKühlgerätherausschneiden,wennimSchalt-
schranknochnichtvorhanden(sieheDarstellungimBeiblatt).
Schnittkante entgraten.

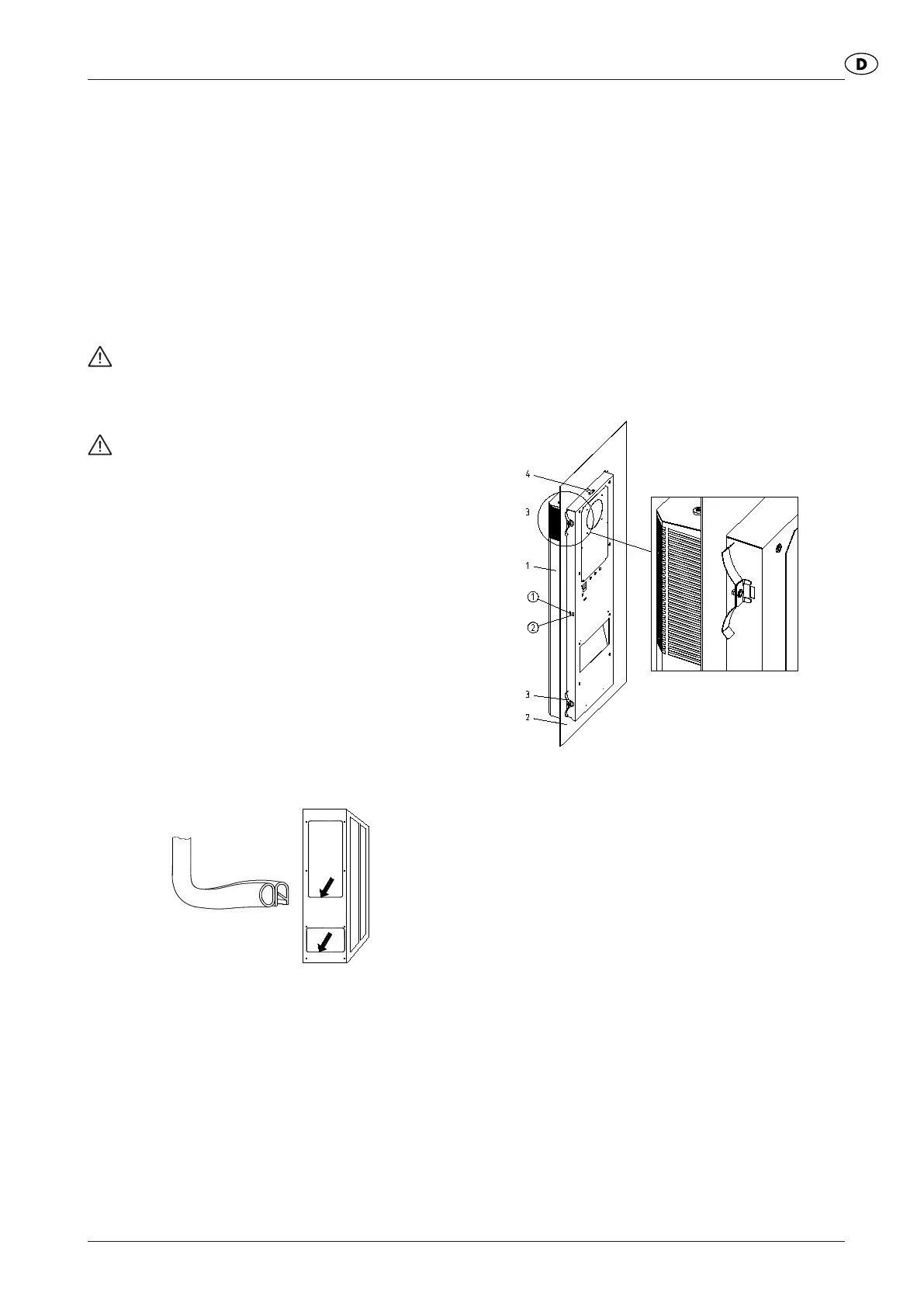

2) Kühlgerät (Pos 1) von außen in denAusschnitt setzen und
biszumAnliegenderGerätedichtungamSchaltschrank(Pos
2)durchschieben.Schnappfedern(Pos4)anderGeräteseite
oder –oberseite rastet hörbar ein und sichert das Gerät vor dem
Herausfallen.
1 Kühlgerät DTI
2 Schaltschrankwand oder -tür
3 Befestigungsfeder
4 Schnappfeder
3) Auf der Innenseite des Schaltschrankes die im Beipack mit-
gelieferten Befestigungsfedern (Pos 3) in das Gehäuse des
Kühlgerätes einrasten lassen. Dazu die Feder von Hand so
andrücken, dass der Haltewinkel in den Gehäuseausschnitt
eintauchen kann.
Bei Schaltschränken mit Versteifungsrahmen die Befestigungs-
federn in hintere Gehäuseausschnitte einsetzen.
4) KondensatablaufschlauchausderBohrungimBodendesGerätes
herausziehen. Schlauch mit Gefälle verlegen. Bei Bedarf kürzen.
5) WenndieMontagedesKühlgerätesohneGerätehaubeerfolgte,
Erdungskabel und Verbindungskabel zum Anzeigeelement an
Haube anstecken und diese an das Kühlgerät montieren.
6) KabelgemäßAnschlussbild(sieheGeräterückseite)andieStek-
ker(Beipack)klemmenundandasGerätanschließen.
 -Leiterquerschnitt:0,5–2,5mm²,bzw.AWG20-AWG14(Bei
der Auswahl des Kabelquerschnittes sind die relevanten Bestim-
mungenzuberücksichtigen!)
7) Kühlgerätelektrischanschließen(sieheAbschnitt8.4).
