Philips LFH 9600 - 3 Guida Introduttiva; Panoramica - Comandi E Collegamenti

126 Manuale di istruzioni
Guida introduttiva3
Panoramica – comandi e collegamenti3.1

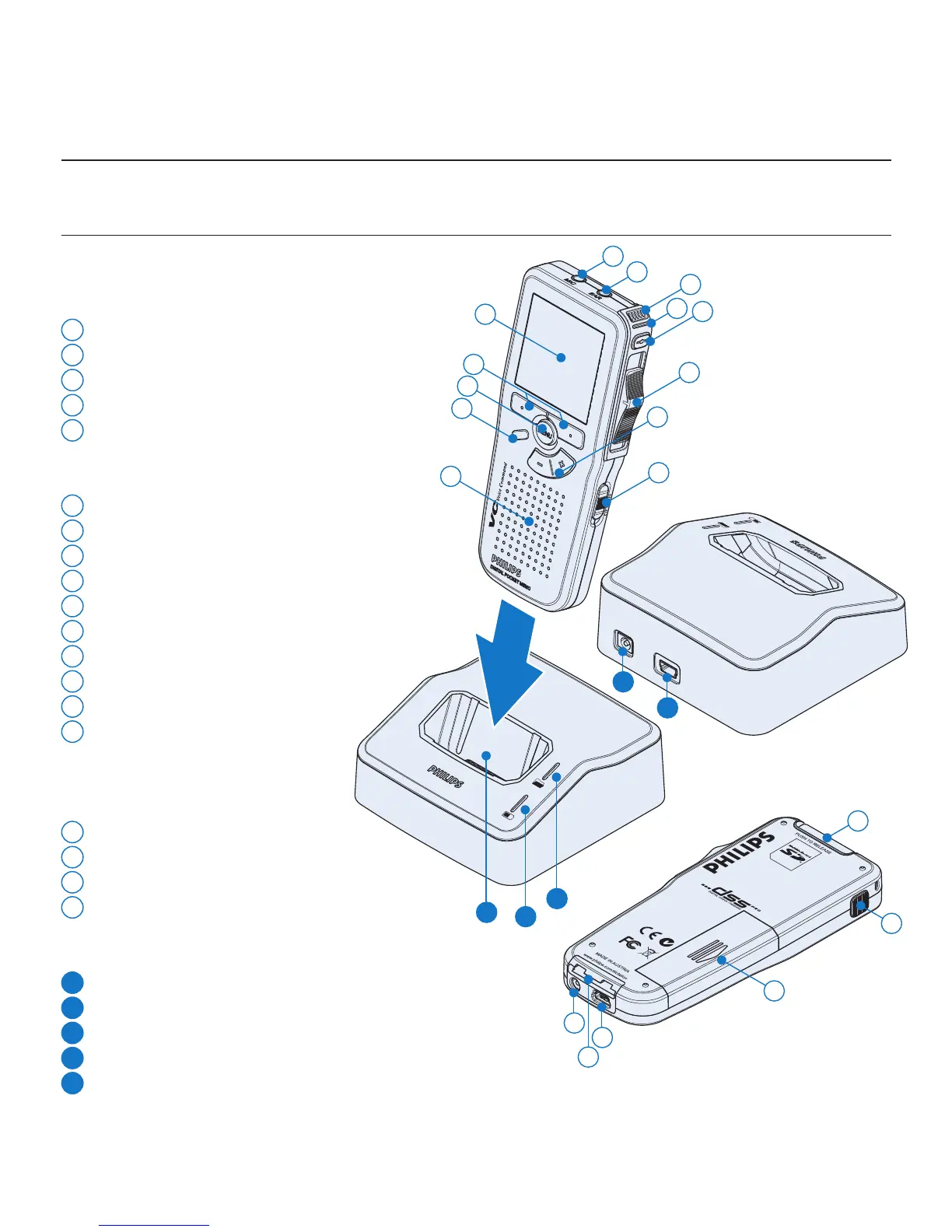

Digital Pocket Memo
1
Ingresso microfono
2
Uscita auricolare
3
Microfono integrato
4
Stato del LED
5
LFH 9600: Pulsante EOL (end-of-letter/
fine lettera)
LFH 9620: Pulsante REC (Registrazione)
6
Interruttore a 4 posizioni
7
Interruttore ON/OFF
8
Altoparlante
9
+/–, navigazione menù e controllo volume
10
Pulsante a funzione programmabile
11
Pulsante menù
12
Pulsanti smart
13
Display LCD
14
Slot per memory card
15
LFH 9600: Pulsante FWD
(Avanzamento)
LFH 9620: Pulsante EOL
(end-of-letter/fine lettera)
16
Comparto batterie
17
Ingresso per connessione USB
18
Ingresso per l‘ attacco della docking station
19
Ingresso dell‘ alimentatore
USB Docking Station
20
Ingresso dell‘ alimentatore
21
Ingresso per connessione USB
22
LED indicatore trasferimento dei file
23
LED indicatore di carica
24
Ingresso per l‘ attacco del Digital Pocket Memo
