24
3. Conseils de raccordement
3.1. Raccordement au réseau et protection de ligne
ATTENTION : Ne jamais travailler sur un module sous tension !
Danger de mort !
• Lors du raccordement au réseau triphasé, reportez-vous obligatoirement au repérage de BJ !
• Fusibles :
• Les entrées tension d’alimentation de commande et tension de commande doivent être alimentées par
des modules d'alimentation en courant selon DIN 19240 (ondulation résiduelle 5 % max.) !
Pour les modules à commande 230 V AC, utilisez la même phase
pour la tension d’alimentation de commande et les entrées de commande !
• Afin d'éviter des couplages inductifs ou capacitifs de perturbations dans le cas de lignes de commande
particulièrement longues, nous recommandons d'utiliser des câbles blindés.
Si vous désirez brancher deux fils sur une borne vous devez utiliser des fils ayant une
même section de conducteur !

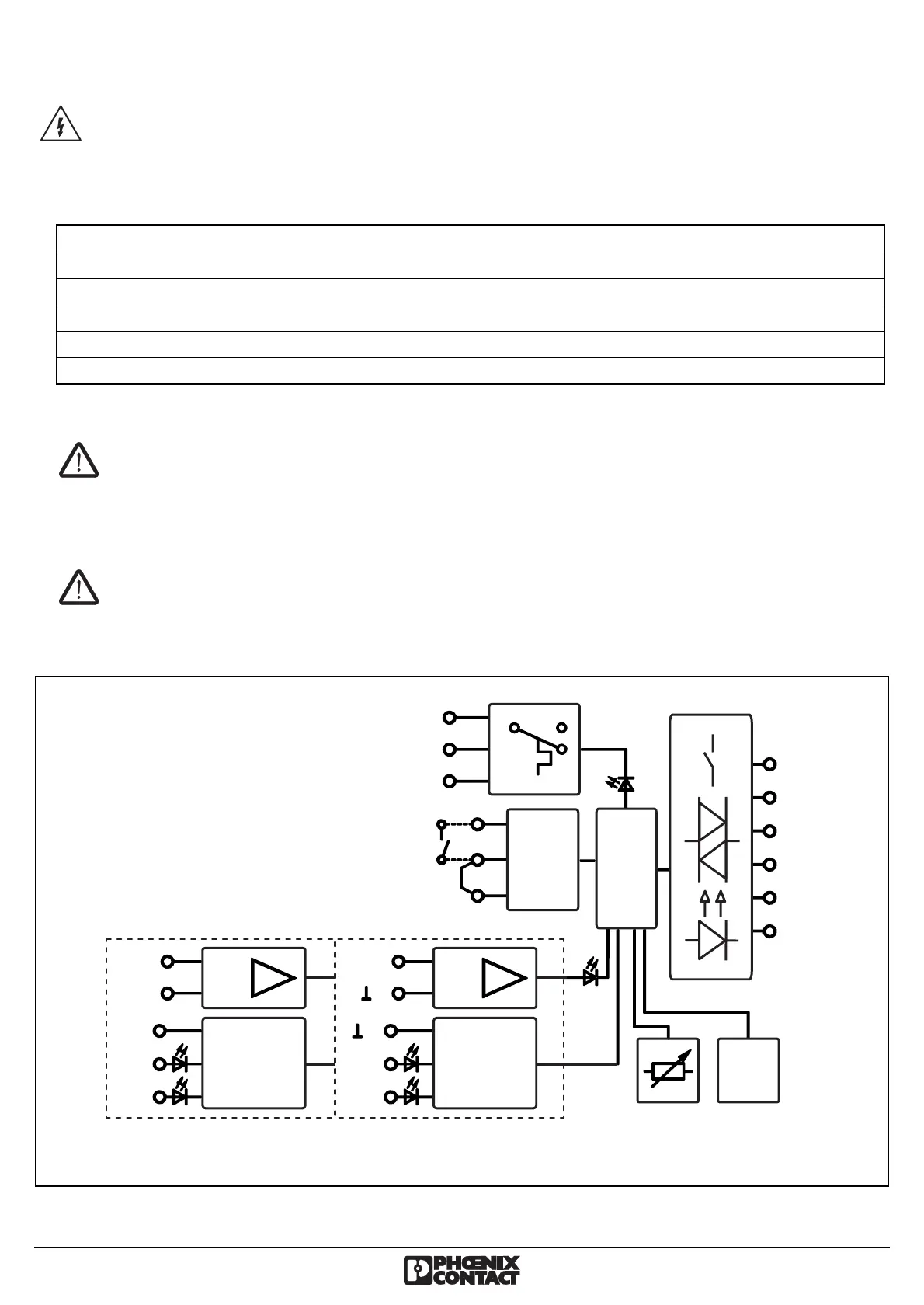

3.2. Schéma fonctionnel
25 A (Diazed) - Protection de ligne pour section de câble max. de 2,5 mm
2
16 A FF (6.3 x 32 mm) - Protection d‘appareil
16 A (Automate B, disjoncteur de protection) - Court-circuit (reseau 1,5 kA)
20 A (contacteur de protection moteur) - Court-circuit (reseau 1,5 kA)
20 A TRS20R20A (fusible) - Court-circuit (reseau 5 kA)
25 A gl-gG (fusible) - Court-circuit (reseau 10 kA)
Fig.2
Reset
Reset
Autoreset
Reset 2
MAN
AUT
RES
Logic
µP
24
VDC
s
U
97
96
95
9796/98
95
& Error
24VDC
L
R
E
230
VAC
s
U
230VAC
L
R
N
E
N
1/L1
3/L2
5/L3
2/T1
4/T2
6/T3
ELR W3-230AC/... ELR W3-24DC/...

Phoenix Contact ELR W3 500AC I Series Specifications

General

Type	Solid-state relay
Rated Control Supply Voltage	24 V DC
Connection Method	Screw connection
Width	22.5 mm
Operating frequency	50/60 Hz
Protection class	IP20
Rated Operating Voltage	48 V AC ... 500 V AC
Operating temperature range	-25 °C to 60 °C
Storage temperature range	-40 °C to +85 °C
Relative humidity	95% (non-condensing)
Standards	IEC 60947-4-3
Input voltage	24 V DC
Output voltage	48 V AC ... 500 V AC
Output current	0.15 A ... 50 A (See derating curve)
Input voltage range	19.2 - 30 V DC
Input frequency range	47 - 63 Hz
Switching Mode	Zero voltage switch
