Комбинированный пускатель электродвигателя с функцией поворота
ELR W3-.../500AC-...I
1. Краткое описание
Трехфазный комбинированный пускатель электродвигателя с функцией поворота
ELR W3-.../500AC-...I с контролем сигнала тока выполняет четыре функции:
• Пуск в направлении по часовой стрелке
• Пуск в направлении против часовой стрелки
• Реле защиты электродвигателя
• Контактор аварийного останова до категории 3.
Наличие встроенной схемы блокировки и силовой проводки позволяют до минимума снизить
количество дополнительных проводов и кабелей.
97 96 95
MAN RES AUT E
Us
R
L
T
T
Err
PWR
L
R
Reset
max.
2,4 A
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
MAN
RES AUT
97 96 95
R
LU
S
E
ELR W3- 24DC/500AC-2I
0,18
2,4
0,87
1,63

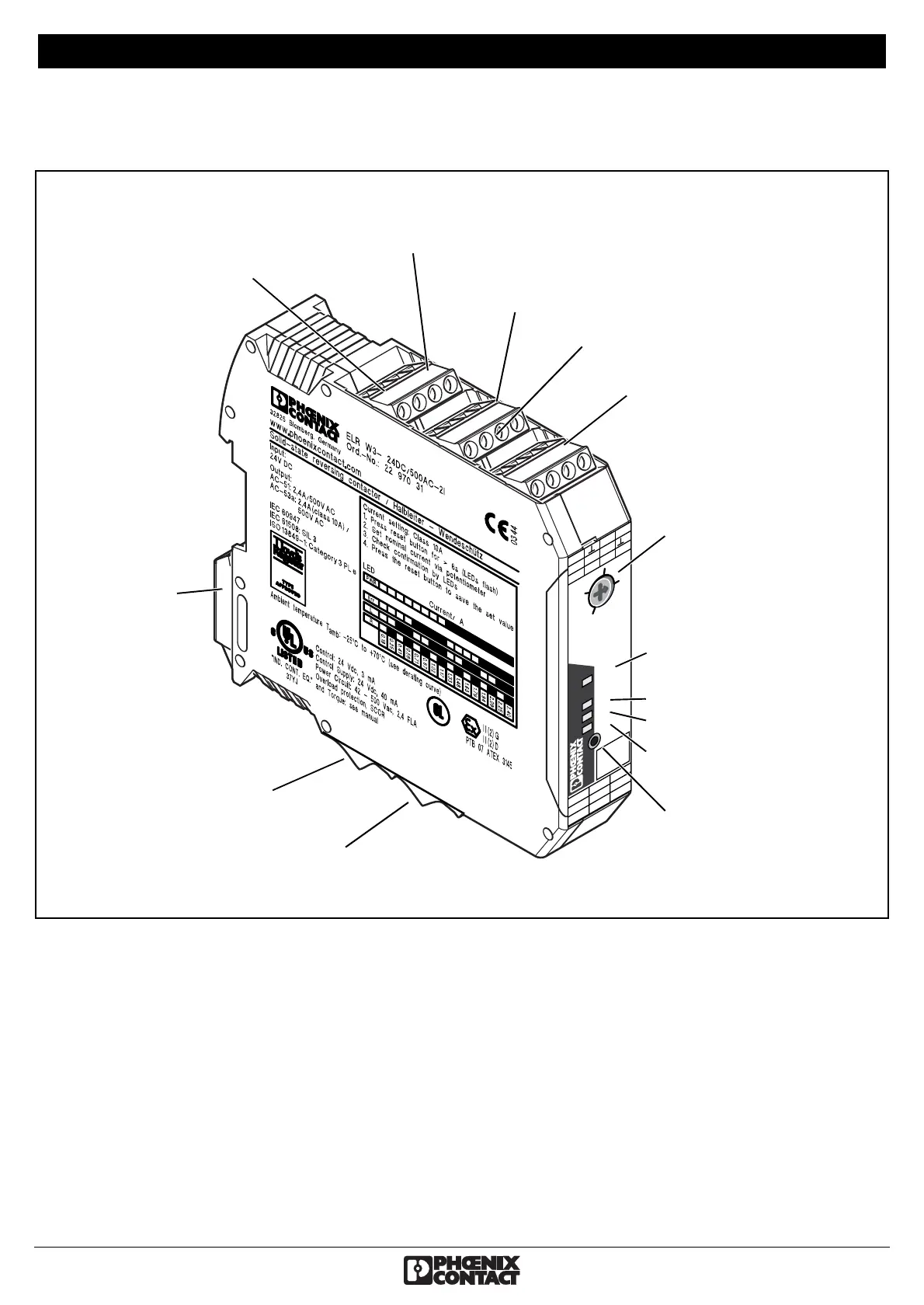

Рис.1
Металлический
замок для
крепления на
монтажной
Трехфазное выходное
напряжение
Вход:
Напряжение питания
цепи управления
Управляющий вход:
Вращение по/против часовой стрелки
Трехфазное входное
напряжение
E: Опорный потенциал
Вращение по/против часовой стрелки
T
Входы квитирования
MAN, RES, AUT
Обратная
сигнализация
Кнопка сброса
Потенциометр для
параметрирования
номинального тока
Светодиод:
PWR Напряжение питания
цепи управления
ERR Сообщение/ошибка
L Вращение против
часовой стрелки
R Вращение по
часовой стрелке
РУССКИЙ

Phoenix Contact ELR W3 500AC I Series Specifications

General

Type	Solid-state relay
Rated Control Supply Voltage	24 V DC
Connection Method	Screw connection
Width	22.5 mm
Operating frequency	50/60 Hz
Protection class	IP20
Rated Operating Voltage	48 V AC ... 500 V AC
Operating temperature range	-25 °C to 60 °C
Storage temperature range	-40 °C to +85 °C
Relative humidity	95% (non-condensing)
Standards	IEC 60947-4-3
Input voltage	24 V DC
Output voltage	48 V AC ... 500 V AC
Output current	0.15 A ... 50 A (See derating curve)
Input voltage range	19.2 - 30 V DC
Input frequency range	47 - 63 Hz
Switching Mode	Zero voltage switch
