Phoenix Contact ELR W3 500AC I Series User Manual

33
3. Indicaciones de conexión
3.1. Conexión a la red y protección de línea
ATENCIÓN: ¡No trabajar nunca con la tensión conectada!
¡Peligro de muerte!
• Para conectar la red trifásica debe observarse incondicionalmente la denominación de los bornes.
• Protección por fusibles:
• Accione las entradas de tensión de alimentación de control y de tensión de mando con módulos de
fuente de alimentación según DIN 19240 (ondulación residual máx. 5 %).
Para los módulos con tensión de control 230 V AC utilizar la misma fase para la tensión
de alimentación de control y para las entradas de control.
• Para evitar impulsos parásitos acoplados inductiva o capacitivamente a líneas de mando de gran
longitud se recomienda utilizar líneas apantalladas.
¡Si desea conectar dos conductores en un punto de embornaje, tiene que utilizar
conductores de la misma sección!

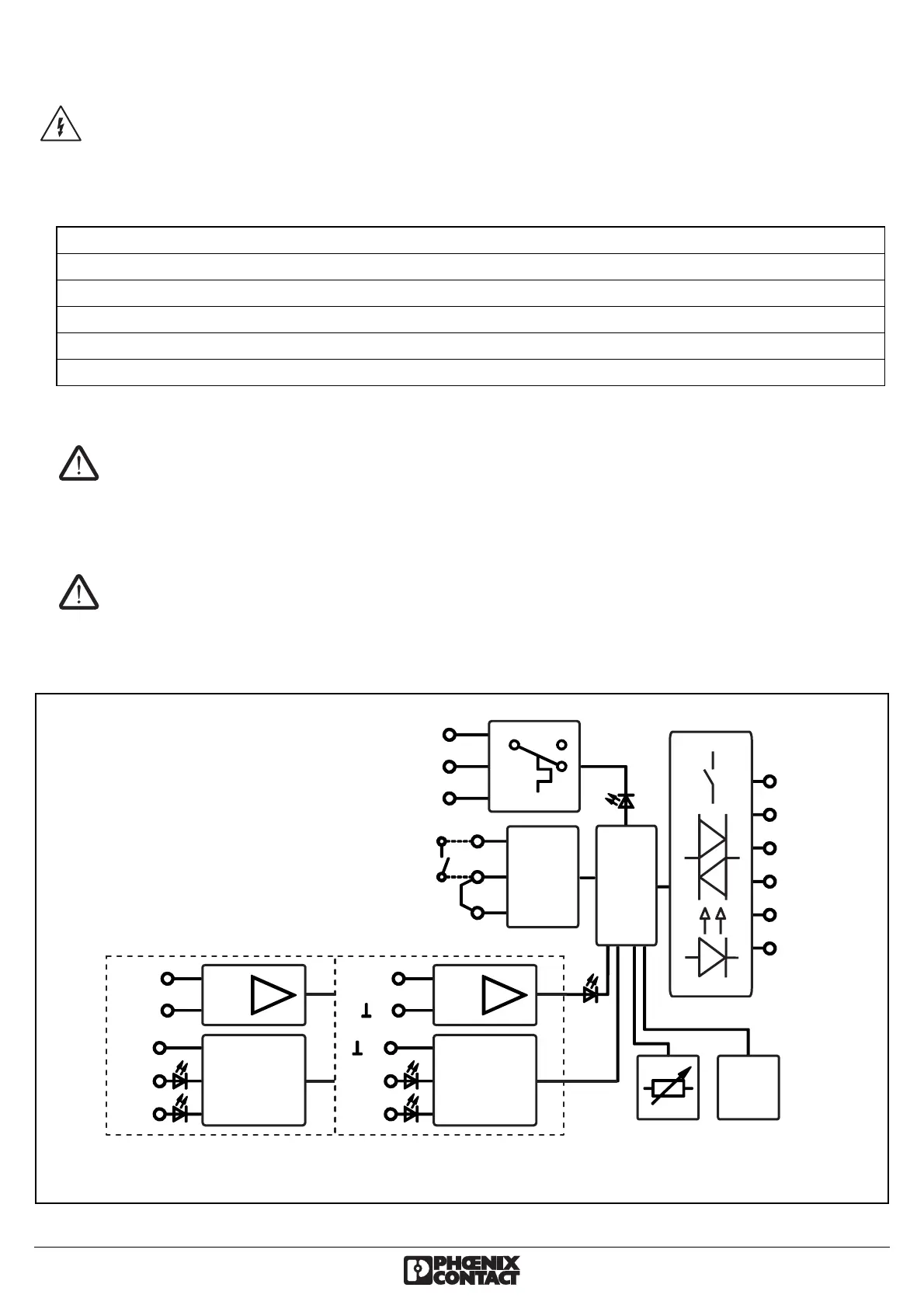

3.2. Esquema de conjunto
25 A (Diazed) - Protección de línea para sección máx. de conductor 2,5 mm
2
16 A FF (6,3 x 32 mm) - Protección de aparatos
16 A (automático B, interruptor automático) - Cortocircuito (red 1,5 kA)
20 A (interruptor protector del moto) - Cortocircuito (red 1,5 kA)
20 A TRS20R20A (fusible) - Cortocircuito (red 5 kA)
25 A gl-gG (fusible) - Cortocircuito (red 10 kA)
Fig.2
Reset
Reset
Autoreset
Reset 2
MAN
AUT
RES
Logic
µP
24
VDC
s
U
97
96
95
9796/98
95
& Error
24VDC
L
R
E
230
VAC
s
U
230VAC
L
R
N
E
N
1/L1
3/L2
5/L3
2/T1
4/T2
6/T3
ELR W3-230AC/... ELR W3-24DC/...

Phoenix Contact ELR W3 500AC I Series Specifications

General

Type	Solid-state relay
Rated Control Supply Voltage	24 V DC
Connection Method	Screw connection
Width	22.5 mm
Operating frequency	50/60 Hz
Protection class	IP20
Rated Operating Voltage	48 V AC ... 500 V AC
Operating temperature range	-25 °C to 60 °C
Storage temperature range	-40 °C to +85 °C
Relative humidity	95% (non-condensing)
Standards	IEC 60947-4-3
Input voltage	24 V DC
Output voltage	48 V AC ... 500 V AC
Output current	0.15 A ... 50 A (See derating curve)
Input voltage range	19.2 - 30 V DC
Input frequency range	47 - 63 Hz
Switching Mode	Zero voltage switch
