Phoenix Contact ELR W3 500AC I Series User Manual

4
Hybrid-Motorstarter mit Wendefunktion
ELR W3-.../500AC-...I
1. Kurzbeschreibung
Der 3-phasige Hybrid-Motorstarter mit Wendefunktion ELR W3-.../500AC-...I mit Stromüberwachung
vereinigt vier Funktionen in einem:
• Rechtsschütz
• Linksschütz
• Motorschutzrelais
• NOT-HALT-Schütz bis Kategorie 3.
Durch die interne Verriegelungsschaltung und Lastverdrahtung wird der Verdrahtungsaufwand auf ein
Minimum reduziert.
97 96 95
MAN RES AUT E
Us
R
L
T
T
Err
PWR
L
R
Reset
max.
2,4 A
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
MAN
RES AUT
97 96 95
R
LU
S
E
ELR W3- 24DC/500AC-2I
0,18
2,4
0,87
1,63

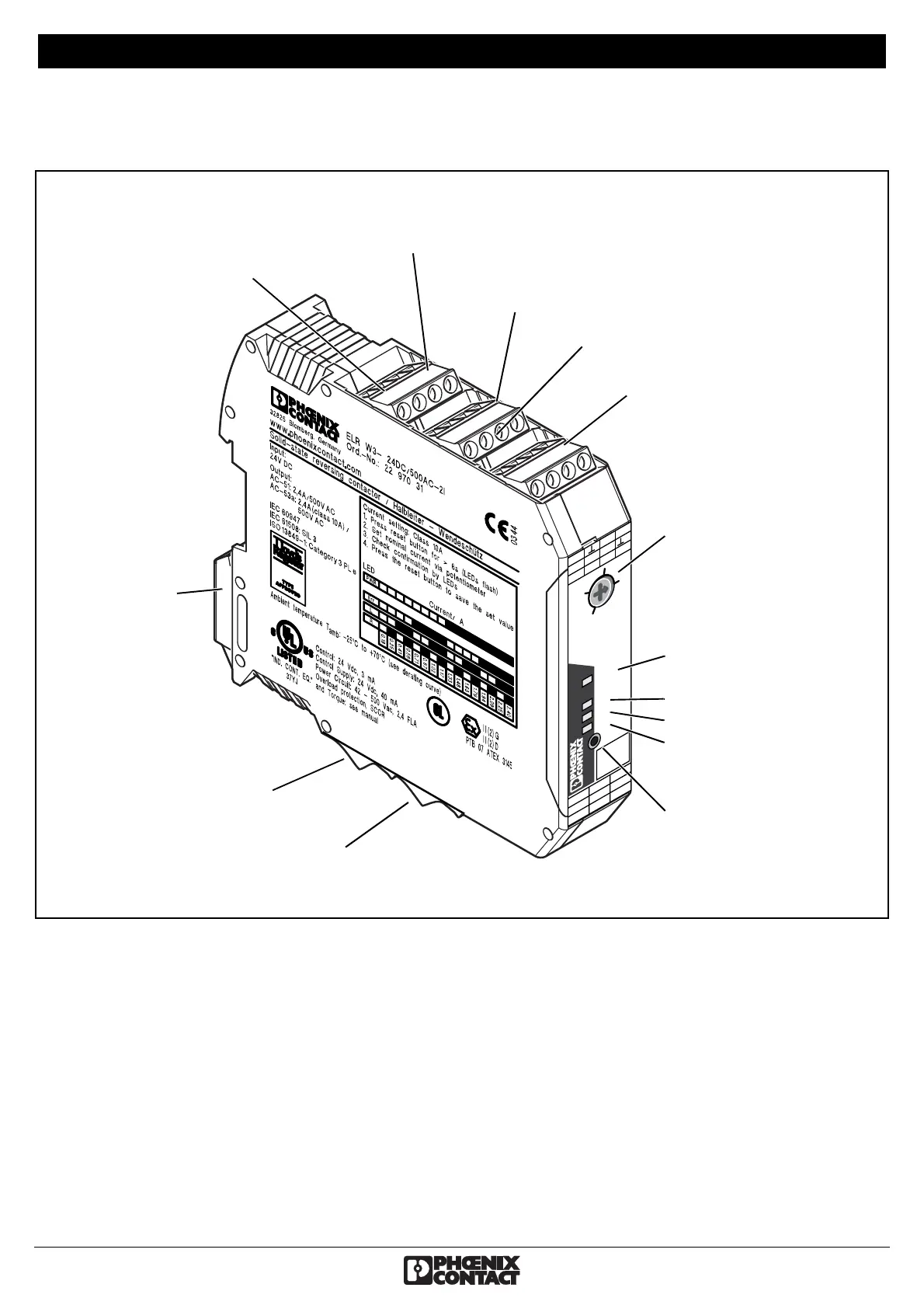

Abb.1
Metallschloss
zur Befestigung
auf der
Tragschiene
3-Phasen-
Ausgangsspannung
Eingang:
Steuerspeisespannung
Steuereingang:
Rechtslauf/Linkslauf
3-Phasen-
Eingangsspannung
E: Bezugspunkt
Rechtslauf/Linkslauf
T
Quittierungseingänge
MAN, RES, AUT
Rückmeldung
Reset-Taster
Potenziometer zur
Nennstrom-
parametrierung
LEDs:
PWR Steuerspeise-
spannung
ERR Meldung/Fehler
L Linkslauf
R Rechtslauf
DEUTSCH

Phoenix Contact ELR W3 500AC I Series Specifications

General

Type	Solid-state relay
Rated Control Supply Voltage	24 V DC
Connection Method	Screw connection
Width	22.5 mm
Operating frequency	50/60 Hz
Protection class	IP20
Rated Operating Voltage	48 V AC ... 500 V AC
Operating temperature range	-25 °C to 60 °C
Storage temperature range	-40 °C to +85 °C
Relative humidity	95% (non-condensing)
Standards	IEC 60947-4-3
Input voltage	24 V DC
Output voltage	48 V AC ... 500 V AC
Output current	0.15 A ... 50 A (See derating curve)
Input voltage range	19.2 - 30 V DC
Input frequency range	47 - 63 Hz
Switching Mode	Zero voltage switch
