8. Anhang / Appendix / Annexe / Apéndice / Приложение

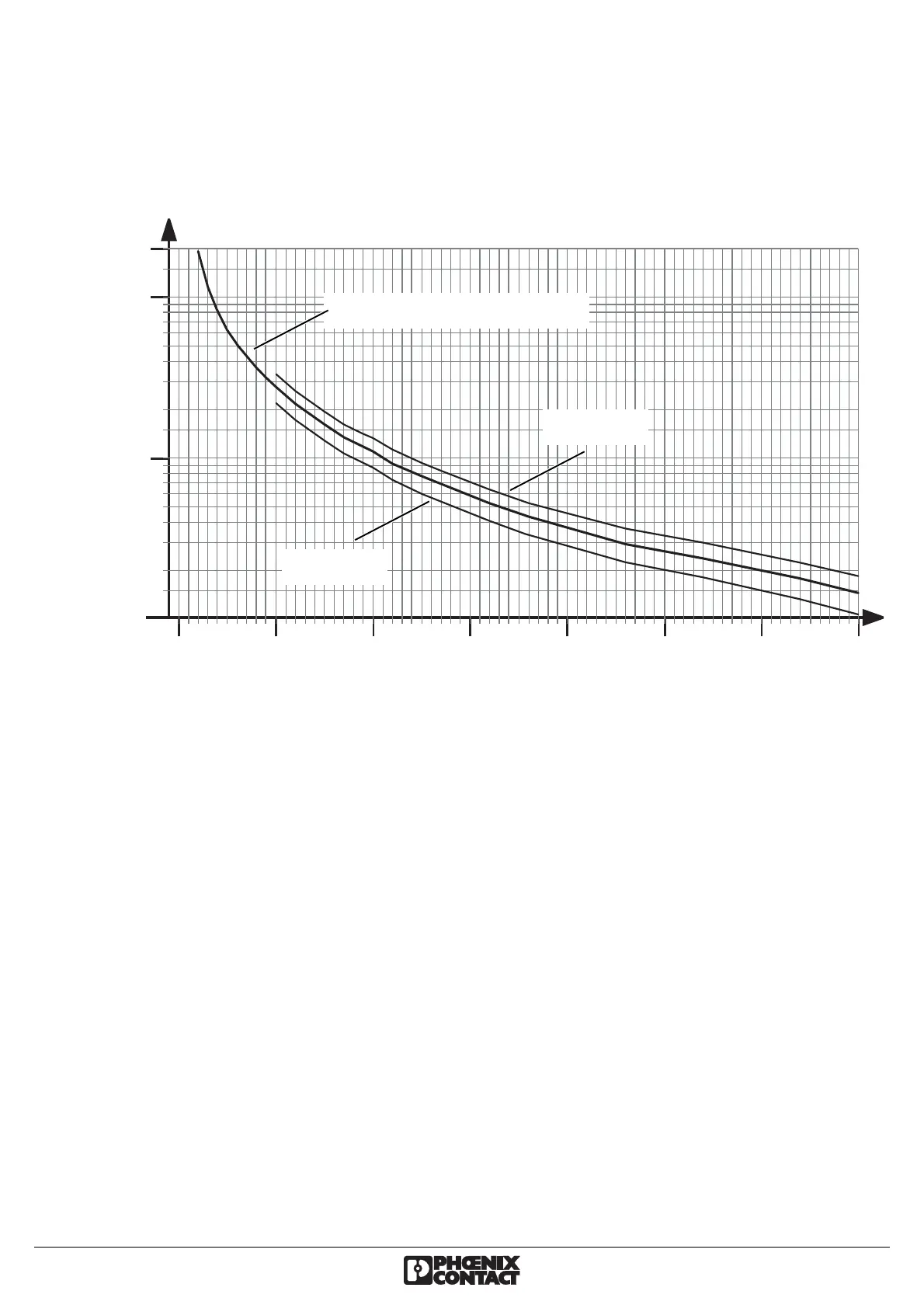

8.1. Auslösekennlinie bei 20 °C [1]
Trigger characteristic curve at 20°C [1]
Courbe de déclenchement à 20 °C [1]
Curva característica de disparo para 20 °C [1]
Характеристики срабатывания при 20 °C
23
4
56 8
1
1
40
6
7
10
2
3
4
20
100
200
60
30
Überstromfaktor / Overcurrent factor / Facteur de surintensité /
Factor de sobrecorriente / Кратность термической устойчивости
I/I
N
(Das Verhältnis zwischen dem tatsächlichen Strom und dem parametrierten Nennstrom /
The ratio between the actual current and the parameterized nominal current /
Le rapport existant entre l'intensité effective et l'intensité nominale paramétrée /
Relación entre la corriente real y la corriente nominal parametrizada /
Соотношение между фактическим током и параметрированным номинальным током)
Auslösezeit / Release time / Temps de retombée /
Tiempo de disparo [s]
Время срабатывания при [с]
Max.
Min.
[1] Class 10A / Класс 10A

Phoenix Contact ELR W3 500AC I Series Specifications

General

Type	Solid-state relay
Rated Control Supply Voltage	24 V DC
Connection Method	Screw connection
Width	22.5 mm
Operating frequency	50/60 Hz
Protection class	IP20
Rated Operating Voltage	48 V AC ... 500 V AC
Operating temperature range	-25 °C to 60 °C
Storage temperature range	-40 °C to +85 °C
Relative humidity	95% (non-condensing)
Standards	IEC 60947-4-3
Input voltage	24 V DC
Output voltage	48 V AC ... 500 V AC
Output current	0.15 A ... 50 A (See derating curve)
Input voltage range	19.2 - 30 V DC
Input frequency range	47 - 63 Hz
Switching Mode	Zero voltage switch
