Démarreur moteur hybride avec fonction d’inversion
ELR W3-.../500AC-...I
1. Brève description
Démarreur moteur hybride avec fonction d’inversion à 3 phases ELR W3-.../500AC-...I avec
surveillance d'intensité regroupe quatre fonctions en un seul système :
• contacteur droit
• contacteur gauche
• relais de protection moteur
• contacteur d'arrêt d'urgence jusqu'à la catégorie 3.
Le circuit de verrouillage interne et le câblage de la charge permettent de réduire au maximum
le travail de câblage.
97 96 95
MAN RES AUT E
Us
R
L
T
T
Err
PWR
L
R
Reset
max.
2,4 A
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
MAN
RES AUT
97 96 95
R
LU
S
E
ELR W3- 24DC/500AC-2I
0,18
2,4
0,87
1,63

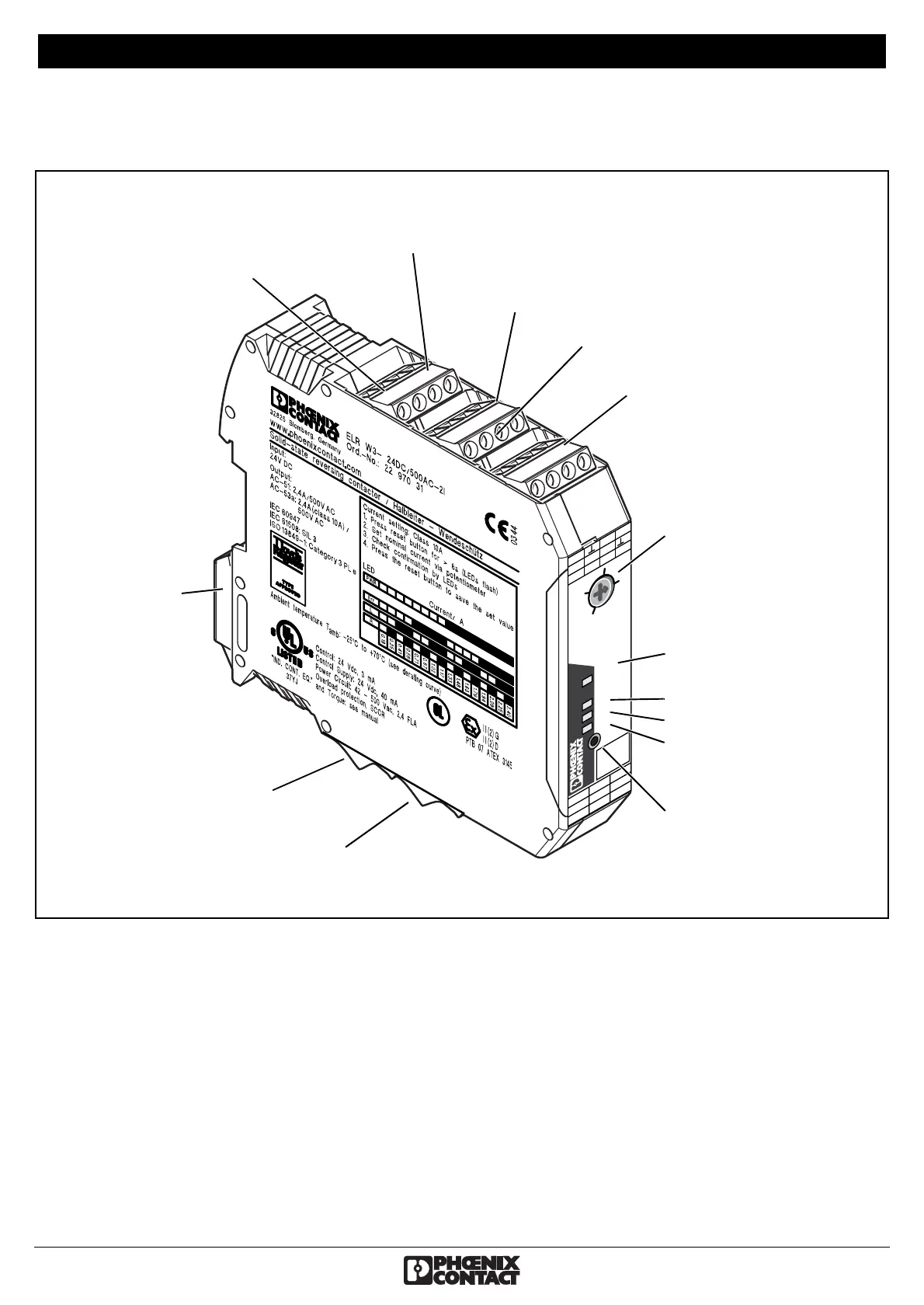

Fig.1
Pied métallique
pour fixation sur
le profilé
3 phases
Tension de sortie
Entrée :
Tension d’alimentation
de commande
Entrée de commande :
Rotation à droite/gauche
3 phases
Tension d'entrée
E : point de référence
Rotation à droite/gauche
T
Entrées d'acquittement
MAN, RES, AUT
Accusé de réception
Bouton reset
Potentiomètre de
paramétrage d'intensité
nominale
LEDs:
PWR Tension d’alimenta-
tion de commande
ERR Message/erreur
L Rotation à gauche
R Rotation à droite
FRANÇAIS

Phoenix Contact ELR W3 500AC I Series Specifications

General

Type	Solid-state relay
Rated Control Supply Voltage	24 V DC
Connection Method	Screw connection
Width	22.5 mm
Operating frequency	50/60 Hz
Protection class	IP20
Rated Operating Voltage	48 V AC ... 500 V AC
Operating temperature range	-25 °C to 60 °C
Storage temperature range	-40 °C to +85 °C
Relative humidity	95% (non-condensing)
Standards	IEC 60947-4-3
Input voltage	24 V DC
Output voltage	48 V AC ... 500 V AC
Output current	0.15 A ... 50 A (See derating curve)
Input voltage range	19.2 - 30 V DC
Input frequency range	47 - 63 Hz
Switching Mode	Zero voltage switch
