42
Область применения:
• Цепи в зонах 21 или 22, в которых существует опасность взрыва пылевоздушной смеси, должны
подключаться только в том случае, если гарантируется, что оборудование, подключенное к цепи,
соответствует категории 2D или 3D или прошло соответствующую сертификацию.
• Данное изделие предназначено для условий A (промышленное использование). В условиях В
(бытовое использование) данное устройство может вызвать нежелательные радиопомехи; в
этом случае пользовать может быть обязан предпринять соответствующие меры по
безопасности.
3. Указания по подключению
3.1. Подключение к сети и защита сети
ПРЕДУПРЕЖДЕНИЕ: Опасно для жизни!
Никогда не работать при включенном сетевом напряжении!
• При подключении трехфазной сети необходимо обязательно учитывать маркировку выводов
клемм!
• Обеспечение защиты:
• Входы напряжения питания цепи управления и управляющего напряжения необходимо
использовать вместе с модулями питания согласно DIN 19240 (макс. 5% остаточной пульсации)!
В устройствах с напряжением 230 В перем. тока обязательно использовать такую
же фазу для напряжения питания цепи управления и управляющих входов!
• Чтобы избежать индуктивного или емкостного влияния импульсных помех на управляющие
кабели, рекомендуется использовать экраны.
При подсоединении двух проводов под одной клеммой необходимо
использовать провода одинакового сечения!

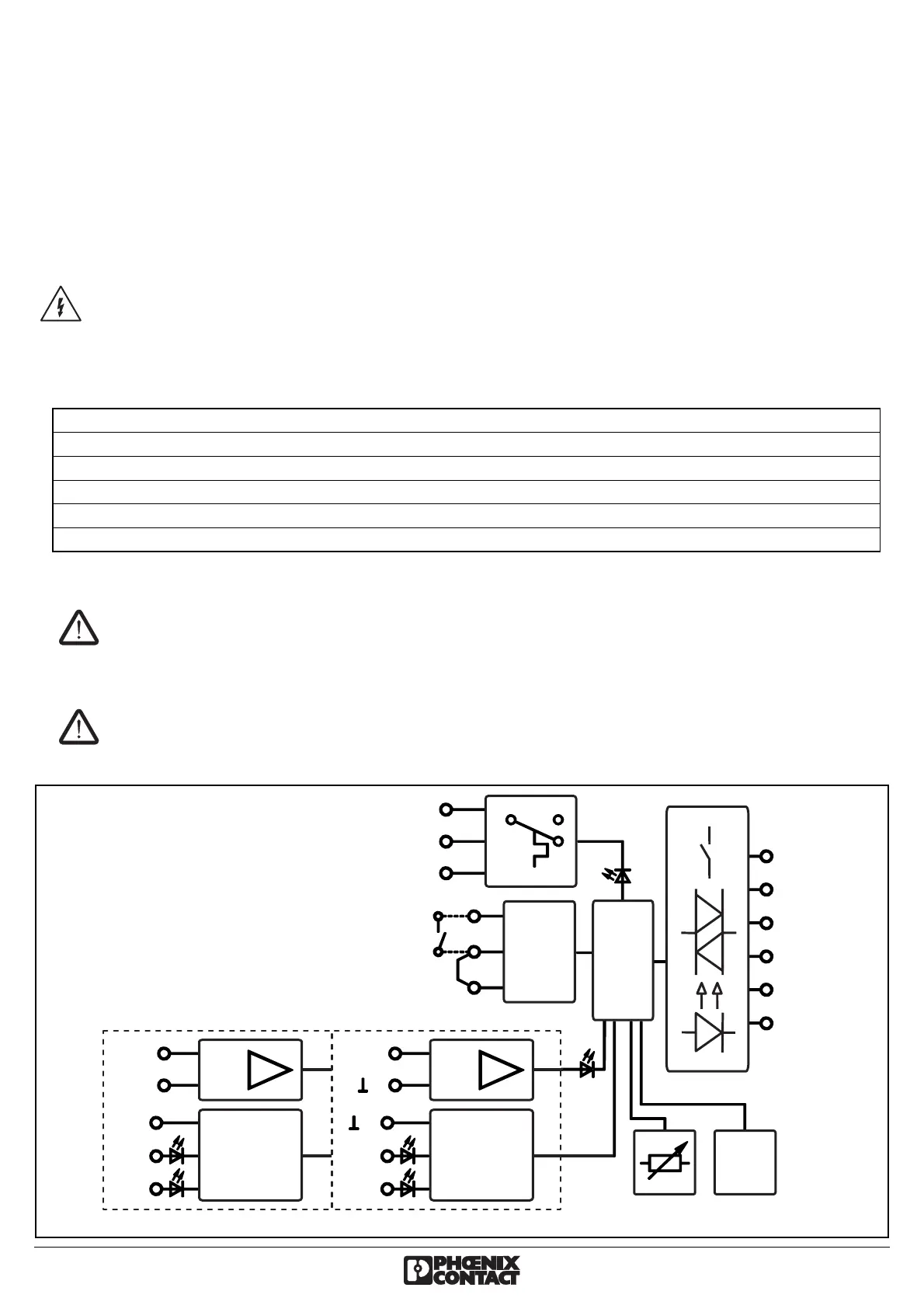

3.2. Блок-схема
25 A (Diazed) - Защита сетей с макс. сечением проводов 2,5 мм
2
16 A FF (6,3 x 32 mm) - Защита устройств
16 A (
Автомат B, автоматический выключатель
) -
короткое замыкание (сеть 1,5 кA
)
20 A (Защитный автомат электродвигателя) - короткое замыкание (сеть 1,5 кA)
20 A TRS20R20A (Предохранитель) – короткое замыкание (сеть 5 кA)
25 A gl-gG (Предохранитель) – короткое замыкание (сеть 10 кA)
Reset
Reset
Autoreset
Reset 2
MAN
AUT
RES
Logic
µP
24
VDC
s
U
97
96
95
9796/98
95
& Error
24VDC
L
R
E
230
VAC
s
U
230VAC
L
R
N
E
N
1/L1
3/L2
5/L3
2/T1
4/T2
6/T3
Рис.2ELR W3-230AC/... ELR W3-24DC/...
