FRANÇAIS
40
2. '

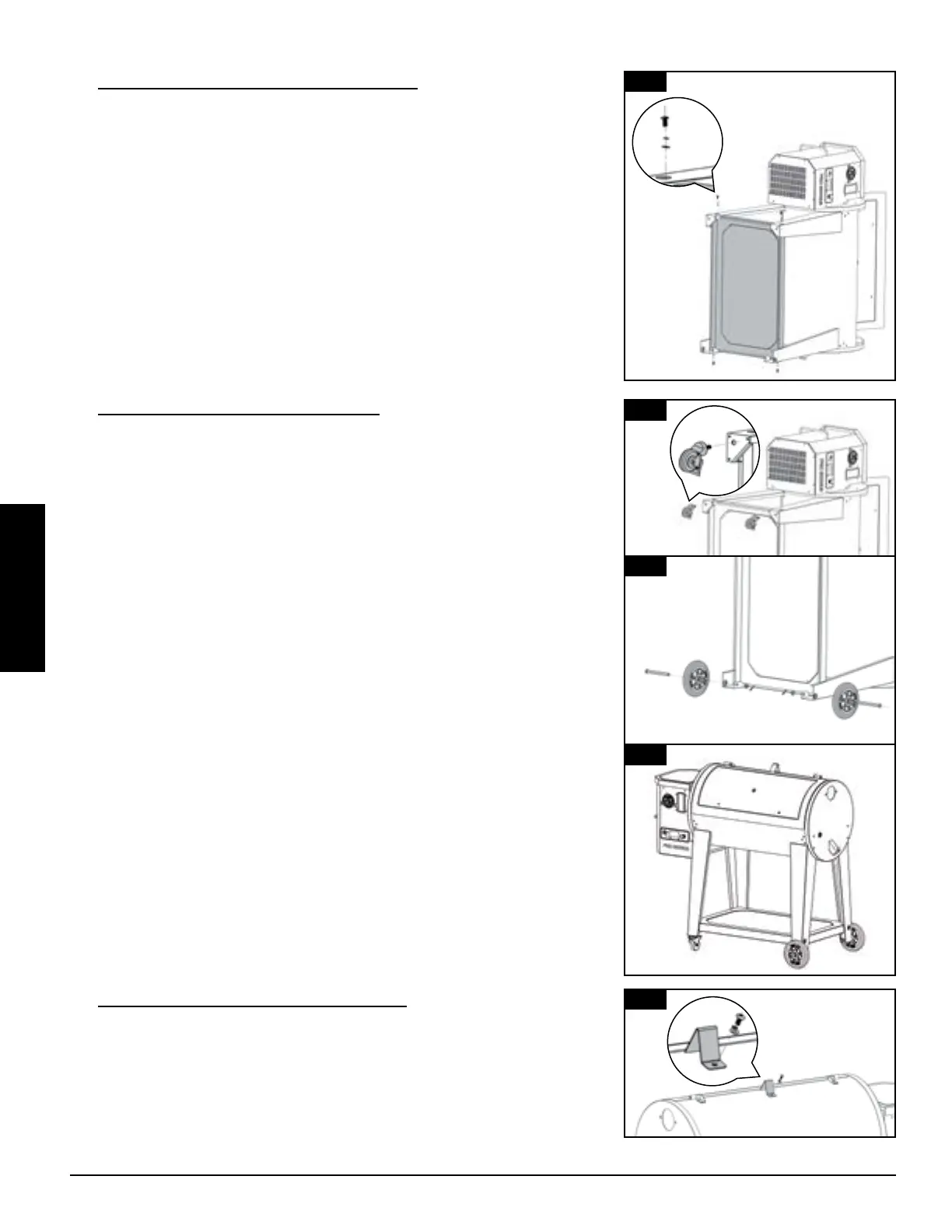

Pièces nécessaires:
1 x Étagère Inférieure
(#23)
4 x Vis
(#A)
4 x Rondelle de Blocage
(#C)
4 x Rondelle
(#B)
Installation:
• Depuis le dessous, fixez l'étagère inférieure à chaque pied de support à l'aide
d'une vis, d'une rondelle de blocage et d'une rondelle. Assurez-vous que la
surface plane de l'étagère est orientée vers le haut vers le baril du gril.
REMARQUE : Dévissez les vis de l'étagère inférieure uniquement à mi-
chemin une fois que toutes les vis ont été installées. Une fois toutes
les vis installées, serrez-les au complet dans les pieds de support.
3.
Pièces nécessaires:
2 x Roulette verrouillable
(#19)
2 x Roue
(#20)
2 x Goupille de l'essieu des roues
(#G)
2 x Rondelle de roue
(#F)
2 x Goupille fendue de la roue
(#E)
Installation:
• Installez chaque roulette verrouillable dans le bas de chaque pied de
support en la serrant à la main dans le trou. Elle se fixera dans l'écrou
auto-bloquant. Vérifiez que la roulette verrouillable est bien insérée
complètement en veilalnt à ce qu'elle ne puisse être tournée plus loi.
Se reporter à l’illustration 3A.
• Fixez la grande roue au pied de support en insérant la goupille de
l'essieu des roues à travers la roue, le trou du pied de support, puis
fixez le tout en utilisant la goupille fendue de la roue. Suivez les
mêmes instructions pour l'installation de l'autre roue sur le même
côté. Remarque 3b.
• Une fois que les roues ont été fixées, verrouillez les roues pivotantes,
puis à l'aide d'une deuxième personne, soulevez soigneusement le gril
dans une position verticale. Remarque 3C.
IMPORTANT : Resserrez les vis du pied de support afin de veiller à ce
qu'elles soient entièrement fixées une fois que vous avez placé le
gril en position verticale
4
3
23
2
3
3
20
20
3
19
19
4.
Pièces nécessaires:
1 x Bouchon de couvercle
(#3)
Installation:
• Fixez le bouchon du couvercle sur le dessus du barillet principal en utilisant
la vis, la rondelle de blocage et la rondelle préinstallée sur le dessus.
