FRANÇAIS
58
1
2
4
3
11
12
13
15
17
18
20
21
22
23
24
25
19
16
8
6
7
10
9
5

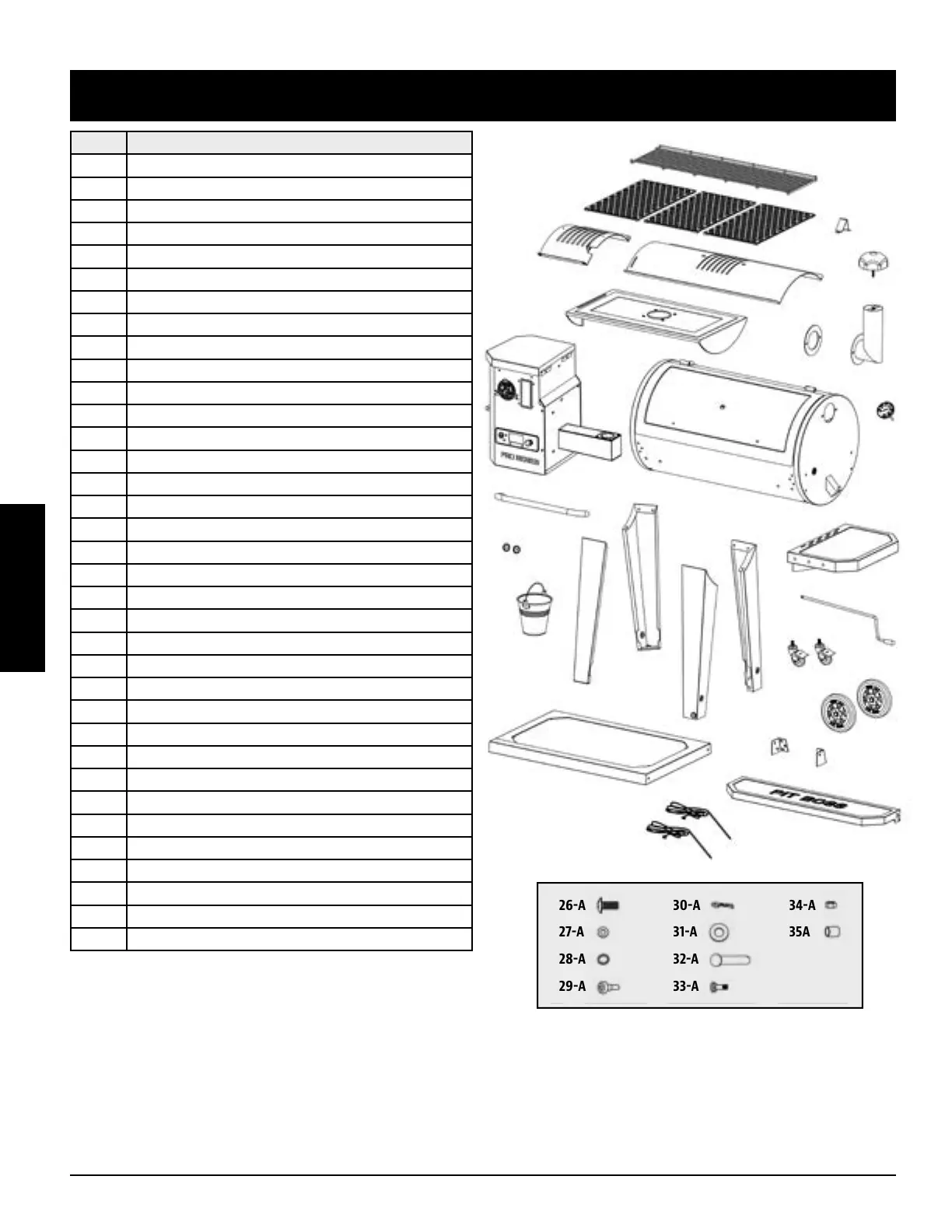

No. Description
1- Grille de cuisson supérieure en acier revêtu de porcelaine (x1)
2-
Grilles de cuisson en fonte revêtue de porcelaine (x3)
3- Bouchon du couvercle (x1)
4- Chaudière Glissière (x1)
5- Chaudière Planche principale (x1)
6- Plaque du diffuseur (x1)
7- Joint de cheminée (x1)
8- Chapeau de cheminée (x1)
9- Sortie de la cheminée (x1)
10- Assemblage de la trémie (x1)
11- Baril principal (x1)
12- Thermomètre (x1)
13- Tablette latérale (x1)
14- Poignée du couvercle (x1)
15- Cadran de la poignée du couvercle (x2)
16- Seau de graisse (x1)
17- Pied de support pour roulette (x2)
18- Pied de support(x2)
19- Levier de commande pour chaudière (x1)
20- Roulette verrouillable (x2)
21- Roue (x2)
22- Support pour tablette avant (x2)
23- Tablette avant (x1)
24- Étagère Inférieure (x1)
25- Sonde de viande (x2)
26- Vis (x28)
27- Rondelle (x24)
28- Rondelle de Blocage (x22)
29- Crochet à outil (x3)
30- Goupille fendue de la roue (x2)
31- Rondelle de roue (x2)
32- Goupille de l'essieu des roues (x2)
33- Vis (x2)
34- Écrou (x2)
35- Bague d'étanchéité (x2)
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis.
14
221
171
181
222
172
182
28 32
29 33
27 31 35
26 30 34
