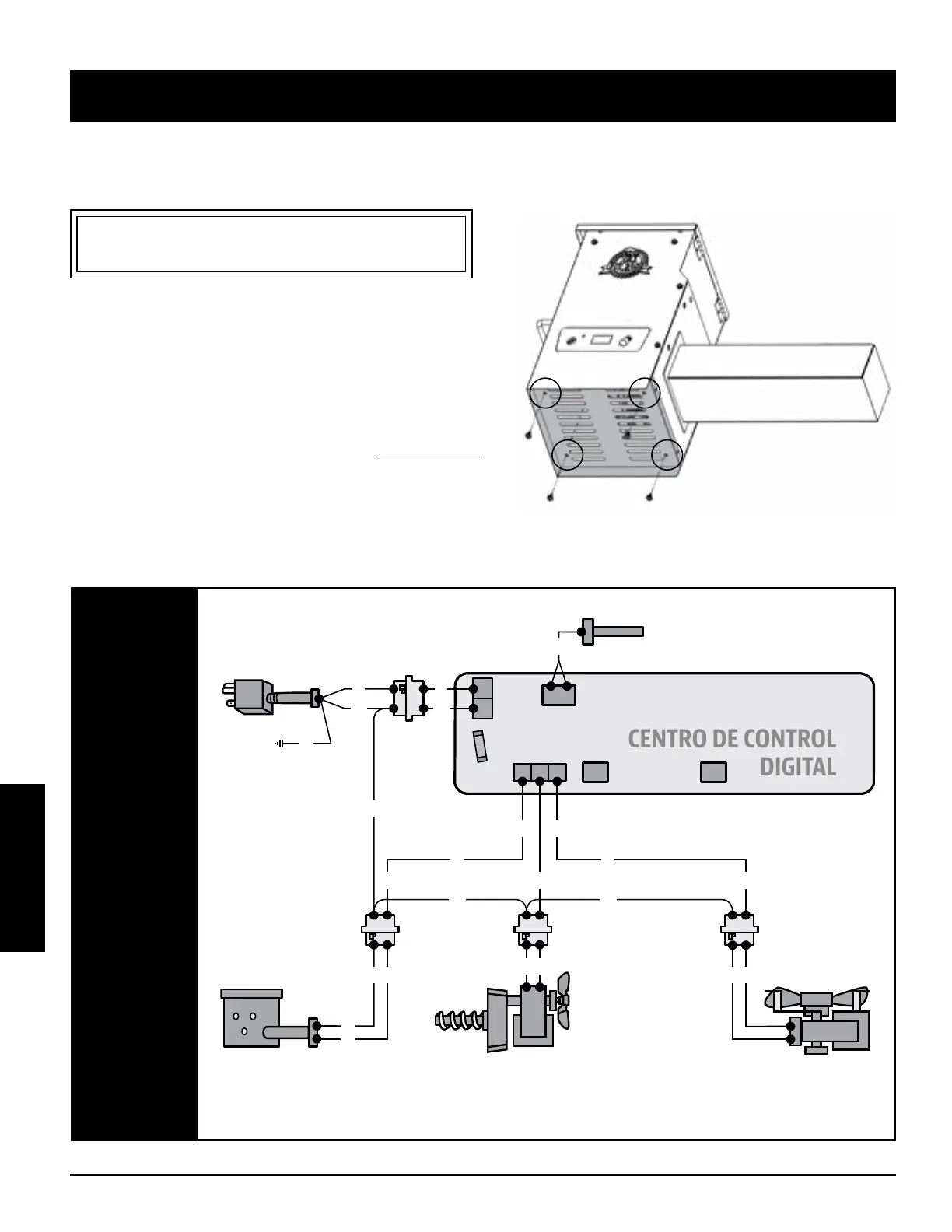

El sistema del tablero de control digital es un dispositivo tecnológico intrincado y valioso. Para protegerlo de los picos de voltaje
y los cortocircuitos eléctricos, consulte el siguiente diagrama de cableado para asegurarse de que su fuente de alimentación es
suficiente para la operación de la unidad.
PB –
REQUISITOS DE ALIMENTACIÓN ELÉCTRICA
120V, 3.1AMP, 60HZ, 250W,
CONECTOR DE 3 CLAVIJAS CON TIERRA
NOTA: Los componentes eléctricos, que pasaron por pruebas y servicios de certificación de
seguridad de productos, cumplen con una tolerancia de prueba de ± 5-10 por ciento.
ENCUENTRE Y QUITE LOS
CUATRO TORNILLOS DEL
PANEL DE ACCESO DE LA
PARTE INFERIOR DE LA
UNIDAD.
CAPACIDAD DE
ENTRADA DE
COMBUSTIBLE:
11 /
24 /
ÍNDICE
P
P
R
Y
Y
YP
K
K
W
G
W
W
W
R R
WW
W
W
YY
K
W
CABLE DE ALIMENTACIÓN
CON CONEXIÓN A TIERRA
1, 105°/221°,
183
CONJUNTO DE ENCENDEDOR /
CALEFACTOR DE CARTUCHO HD
200, 120, 16
0375 50 / 95 127
CÁMARA DE
COMBUSTIÓN
VENTILADOR
120, 60, 045 ,
MOTOR DE BARRENO Y
SISTEMA DE ALIMENTACIÓN
120, 60, 045 ,
2
TIERRA
SENSOR DEL
ASADOR
CONECTORES DEL
SENSOR DEL ASADOR
FUSIBLE DE ACCIÓN
RÁPIDA 5
CENTRO DE CONTROL
DIGITAL
