ESPAÑOL
72

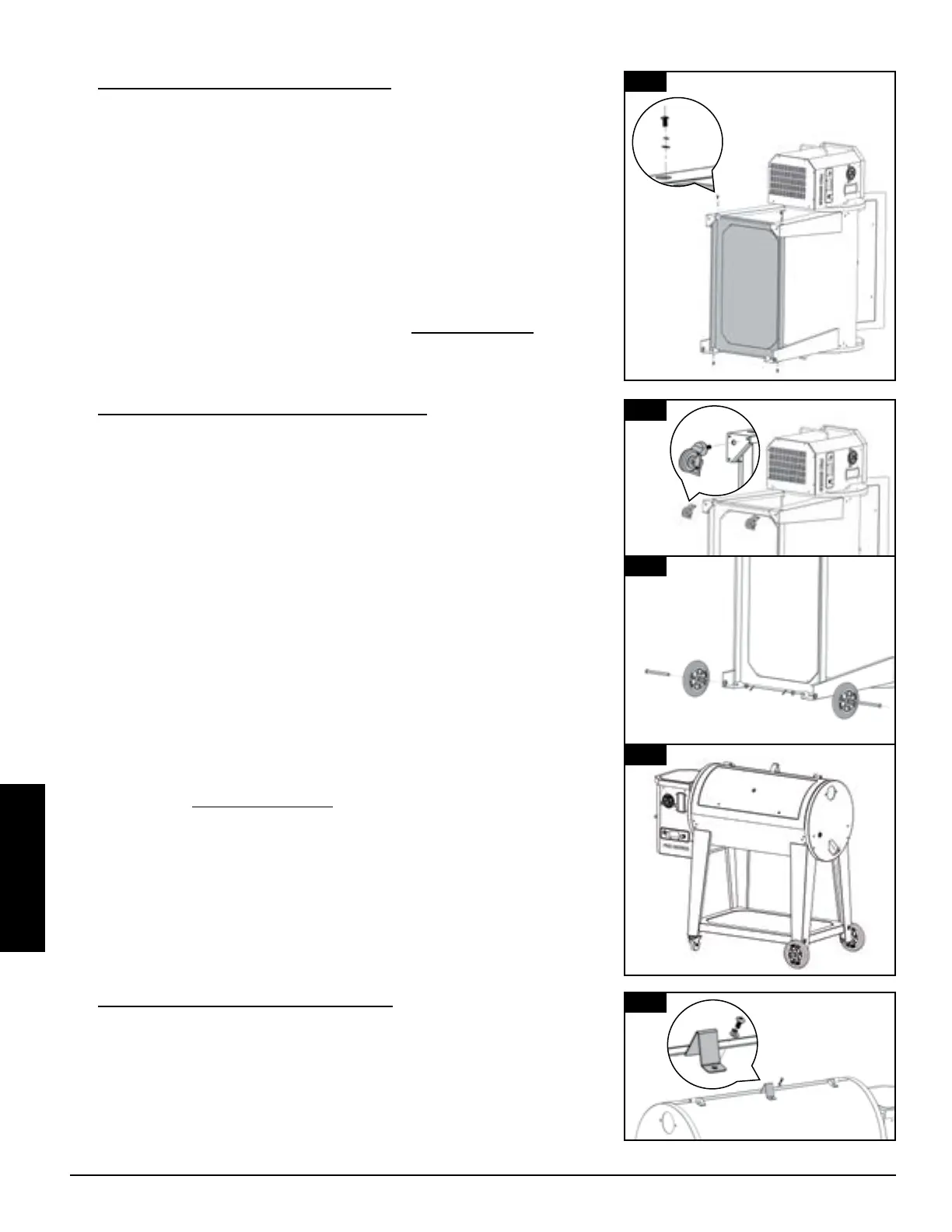

2.
Partes requeridas:
1 x Repisa inferior
(#23)
4 x Tornillos
(#A)
4 x Arandelas de seguridad
(#C)
4 x Arandelas
(#B)
Instalación:
• Desde abajo, sujete la repisa inferior a cada pata de soporte utilizando
un tornillo, arandela de seguridad y arandela. Asegúrese de que la
superficie plana de la repisa voltee hacia arriba al barril del asador.
NOTA: Ajuste los tornillos de la repisa inferior solo parcialmente hasta
que se hayan colocado todos los tornillos. Una vez que coloque todos
los tornillos, apriételos bien a las patas de soporte.
3.
Partes requeridas:
2 x Ruedas giratorias con seguro
(#19)
2 x Ruedas
(#20)
2 x Clavijas de eje de rueda
(#G)
2 x Arandelas de rueda
(#F)
2 x Chavetas de rueda
(#E)
Instalación:
Inserte cada rueda giratoria con seguro en la parte inferior de cada pata
de soporte, apretándola a mano en el agujero. Se sujetará a la tuerca
empotrada. Asegúrese de que cada rueda giratoria quede completamente
insertada comprobando que no gire más. Consulte la ilustración 3.
Coloque la rueda grande en la pata de soporte insertando la clavija del eje
de la rueda a través de la rueda, del orificio de la pata de soporte y luego
sujetándola usando la chaveta de la rueda. Repita la instalación con la otra
rueda del mismo lado. Consulte 3.
Una vez que las ruedas estén sujetas, bloquee las ruedas giratorias, y
con ayuda de una segunda persona levante cuidadosamente el asador y
colóquelo en la posición correcta. Consulte 3.
IMPORTANTE: Vuelva a apretar los tornillos de la pata de soporte
para asegurarse de que están totalmente sujetos después de poner al
asador al derecho.
4
3
23
2
3
3
20
20
3
19
19
4.
Partes requeridas:
1 x Seguro de la tapa
(#3)
Instalación:
• Sujete el seguro de la tapa a la parte superior del barril principal
usando el tornillo preinstalado en la parte superior del barril principal.
