FRANÇAIS
32
MODÈL ASSEMBLÉE (LxHxP) POIDS SURFACE DE CUISSON
11503
1 587,5 x 1 334 x 813.5
62,50 . x 52,52 . x 32,03 .
83,6 / 184,3
4 587,08 / 711,0
2 866,44 / 444,3
7 453,52 / 1 155,3
82260 ° / 180500 °
1
2
4
3
10
11
12
15
14
17
18
20
21
22
23
24
25
26
27
19
16
8
6
7
9
5
13

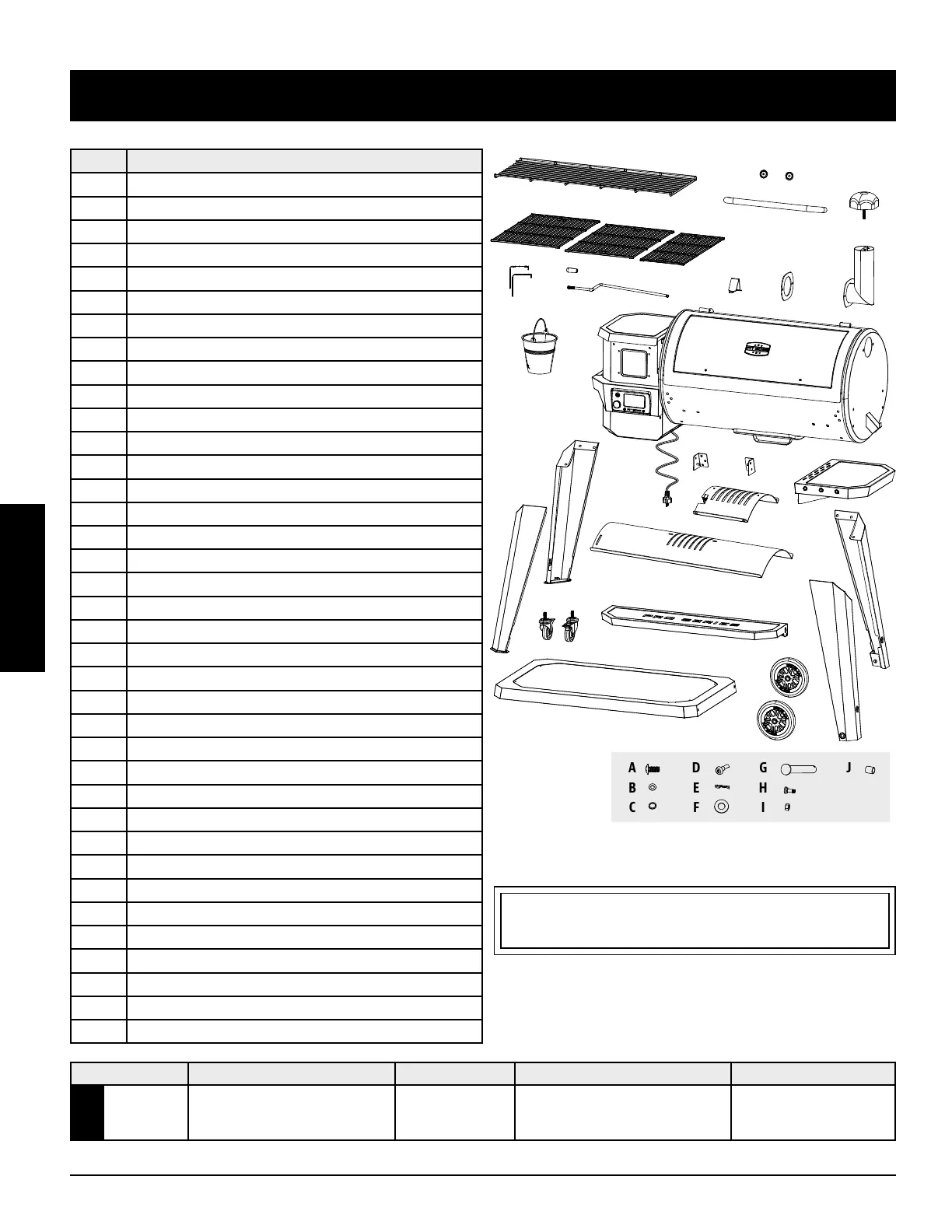

No. Description des pièces
1 Grille de cuisson supérieure en acier recouvert de porcelaine (x1)
2
Grille de cuisson supérieure en acier recouvert de porcelaine - A (x2)
3
Grille de cuisson supérieure en acier recouvert de porcelaine - B (x1)
4 Bouchon du couvercle (x1)
5 Cadran de la poignée du couvercle (x2)
6 Poignée du couvercle (x1)
7 Joint de cheminée (x1)
8 Sortie de la cheminée (x1)
9 Chapeau de cheminée (x1)
10 Baril principal / Assemblage de la trémie (x1)
11 Chaudière glissière (x1)
12 Barre de réglage de la chaudière (x1)
13 Poignée de la barre de réglage de la chaudière (x1)
14 Chaudière planche principale (x1)
15 Pied de support gauche / avant (x1)
16 Pied de support gauche / arrière (x1)
17 Roulettes verrouillables (x2)
18 Pied de support droite / avant (x1)
19 Pied de support droite / arrière (x1)
20 Roue (x2)
21 Étagère inférieure (x1)
22 Étagère avant (x1)
23 Support pour étagère avant / gauche (x1)
24 Support pour étagère avant / droite (x1)
25 Seau de graisse (x1)
26 Tablette latérale (x1)
27 Sonde de viande (x2)
A Vis (x28)
B Rondelle (x24)
C Rondelle de blocage (x22)
D Crochet à outil (x3)
E Goupille fendue de la roue (x2)
F Rondelle de roue (x2)
G Goupille de l'essieu des rouse (x2)
H Vis (x2)
I Écrou (x2)
J Bague d'étanchéité (x2)
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis. Contactez le service clientèle si des pièces manquent lors de l'assemblage de l'appareil.
110120 , 60 z, 250 ,
3
