ESPAÑOL
80
1
2
4
3
10
11
12
15
14
17
18
20
21
22
23
24
25
26
27
28
29
30
19
16
8
6
7
9
5
13

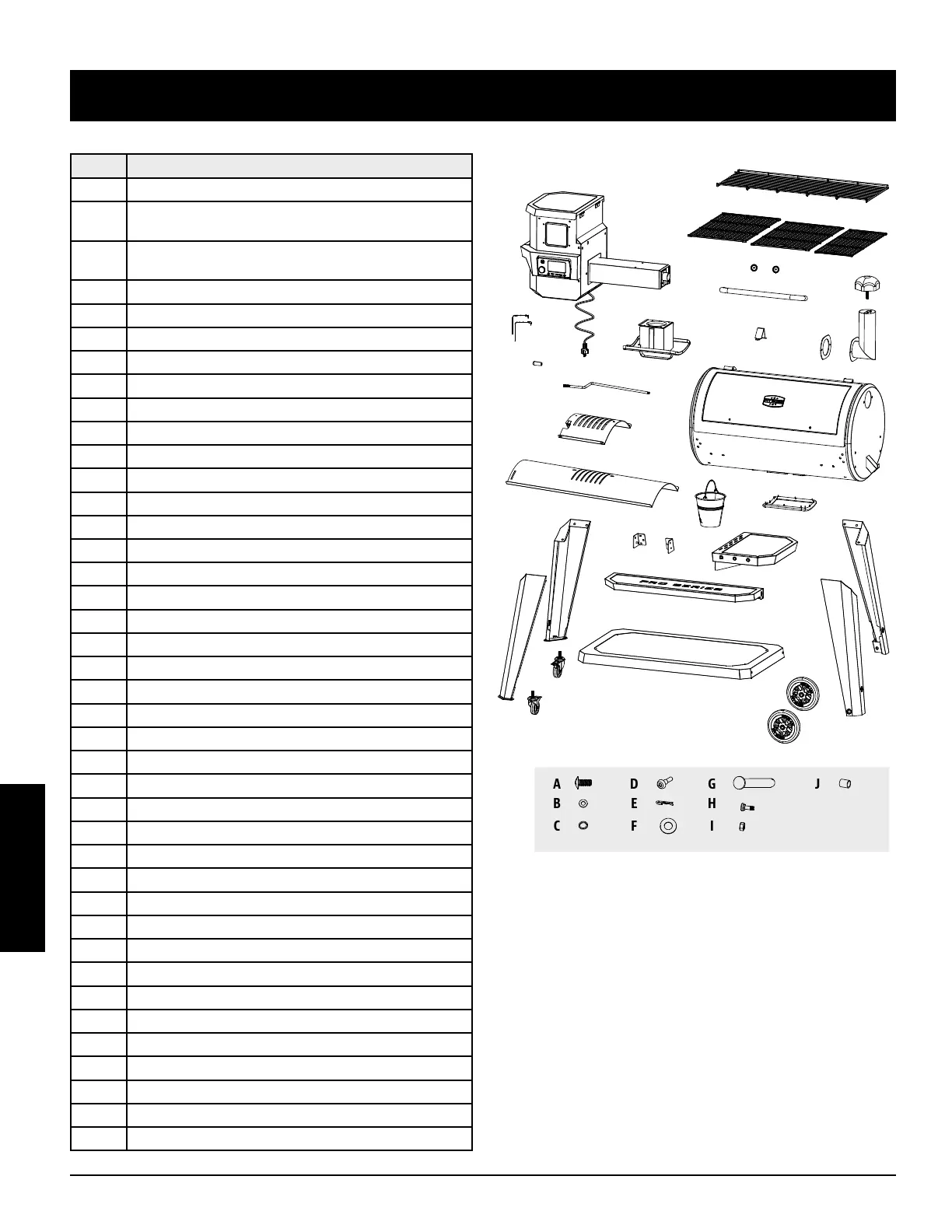

No. Descripción
1 Parrilla de Cocción Superior de Acero Porcelánico (x1)
2
Rejilla de cocción de hierro fundido con diseño de cerillas
recubierta de porcelana - A (x2)
3
Rejilla de cocción de hierro fundido con diseño de cerillas
recubierta de porcelana - B (x1)
4 Seguro de la tapa (x1)
5 Biseles de la manija de la tapa (x2)
6 Manija de la tapa (x1)
7 Empaque de la chimenea (x1)
8 Cañón de la chimenea (x1)
9 Tapa de la chimenea (x1)
10 Conjunto de tolva (x1)
11 Barril principal (x1)
12 Cubierta deslizante de la rejilla de flama (x1)
13 Barra de ajuste de la rejilla de flama (x1)
14 Manija de la barra de ajuste de la rejilla de flama (x1)
15 Placa principal de rejilla de flama (x1)
16 Junta de caja de cenizas (x1)
17 Caja de cenizas (x1)
18 Pata de soporte izquierda - Delantera (x1)
19 Pata de soporte izquierda - Espalda (x1)
20 Rueda pivotante de cierre (x2)
21 Pata de soporte derecha - Delantera (x1)
22 Pata de soporte derecha - Espalda (x1)
23 Rueda (x2)
24 Repisa inferior (x1)
25 Repisa frontal (x1)
26 Soporte de la repisa frontal / Izquierda (x1)
27 Soporte de la repisa frontal / Derecho (x1)
29 Repisa lateral (x1)
28 Cubeta de grasa (x1)
30 Sensore para carne (x2)
A Tornillos (x28)
B Arandelas (x24)
C Arandelas de seguridad (x22)
D Ganchos para implementos (x3)
E Chavetas de rueda (x2)
F Arandelas de eje de rueda (x2)
G Clavijas de eje de rueda (x2)
H Tornillos (x2)
I Tuercas (x2)
J Casquillos (x2)
NOTA: Debido al desarrollo continuo del producto, las piezas están sujetas a cambios sin previo
aviso.
