MODELO ENSAMBLADA (An. x Al. x Prof.) PESO ÁREA PARA COCINAR RANGO DE TEMPERATURAS
11503
1,587.5 x 1,334 x 813.5
62.50 . x 52.52 . x 32.03 .
83.6 / 184.3
4,587.08 / 711.0
2,866.44 / 444.3
7,453.52 / 1,155.3
82260° / 180500°
1
2
4
3
10
11
12
15
14
17
18
20
21
22
23
24
25
26
27
19
16
8
6
7
9
5
13

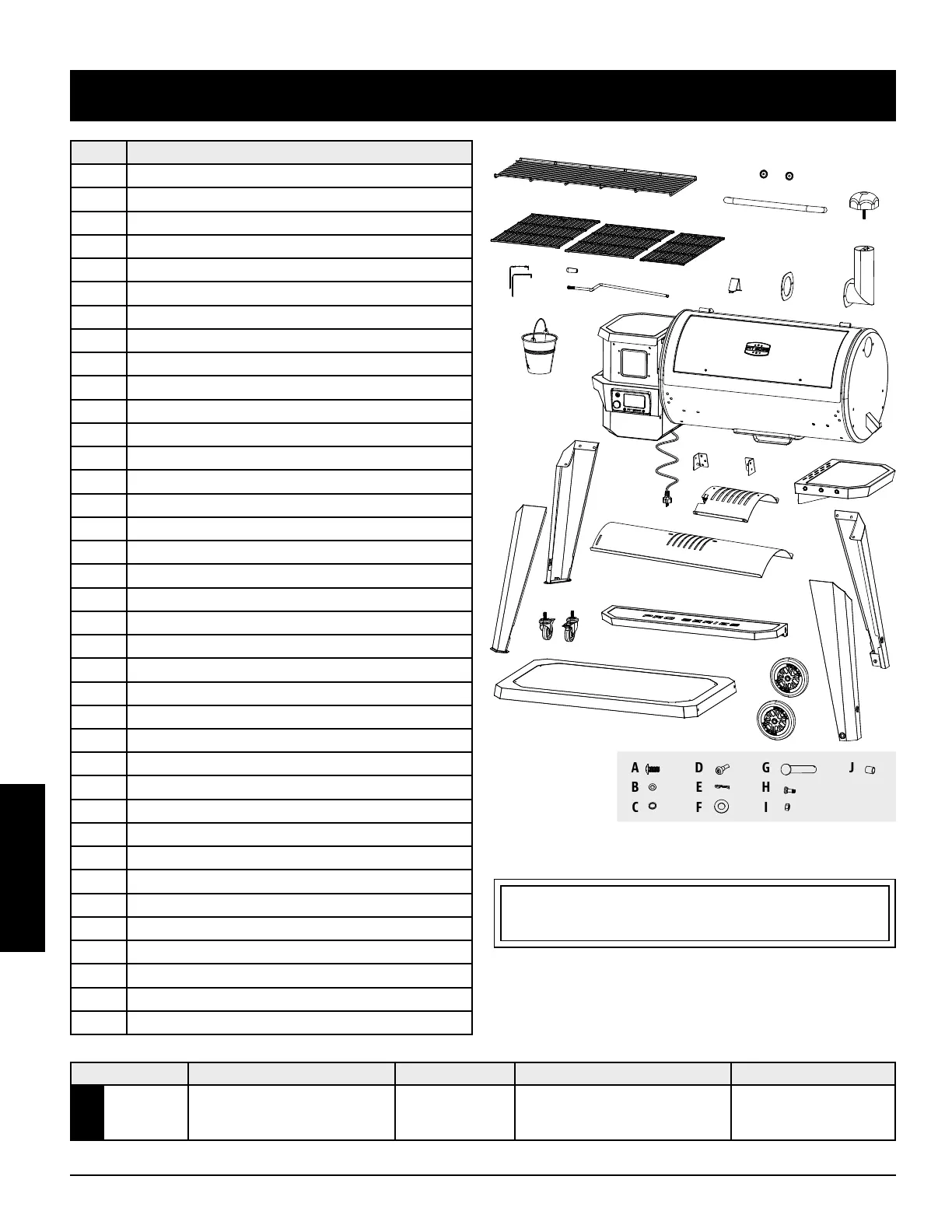

Part# Description
1 Parrilla de Cocción Superior de Acero Porcelánico (x1)
2
Parrilla de Cocción de Hierro Fundido Porcelánico - A (x2)
3
Parrilla de Cocción de Hierro Fundido Porcelánico - B (x1)
4 Seguro de la tapa (x1)
5 Biseles de la manija de la tapa (x2)
6 Manija de la tapa (x1)
7 Empaque de la chimenea (x1)
8 Cañón de la chimenea (x1)
9 Tapa de la chimenea (x1)
10 Barril principal/Conjunto de tolva (x1)
11 Cubierta deslizante de la rejilla de flama (x1)
12 Barra de ajuste de la rejilla de flama (x1)
13 Manija de la barra de ajuste de la rejilla de flama (x1)
14 Placa principal de rejilla de flama (x1)
15 Pata de soporte izquierda - Delantera (x1)
16 Pata de soporte izquierda - Espalda (x1)
17 Rueda pivotante de cierre (x2)
18 Pata de soporte derecha - Delantera (x1)
19 Pata de soporte derecha - Espalda (x1)
20 Rueda (x2)
21 Repisa inferior (x1)
22 Repisa frontal (x1)
23 Soporte de la repisa frontal / Izquierda (x1)
24 Soporte de la repisa frontal / Derecho (x1)
25 Cubeta de grasa (x1)
26 Repisa lateral (x1)
27 Sensore para carne (x2)
A Tornillo (x28)
B Arandelas (x24)
C Arandelas de seguridad (x22)
D Ganchos para implementos (x3)
E Chavetas de rueda (x2)
F Arandelas de eje de rueda (x2)
G Clavijas de eje de rueda (x2)
H Tornillos (x2)
I Tuercas (x2)
J Casquillos (x2)
NOTA: Debido a que los productos están en desarrollo constante, las partes están sujetas a cambios
sin previo aviso. Llame a Servicio al Cliente si le faltan partes al ensamblar la unidad.
