Pit Boss PB1150PS3 - Ajout de Roues au Chariot; Fixation du Bouchon de Couvercle; Installation de Létagère Inférieure

FRANÇAIS
34

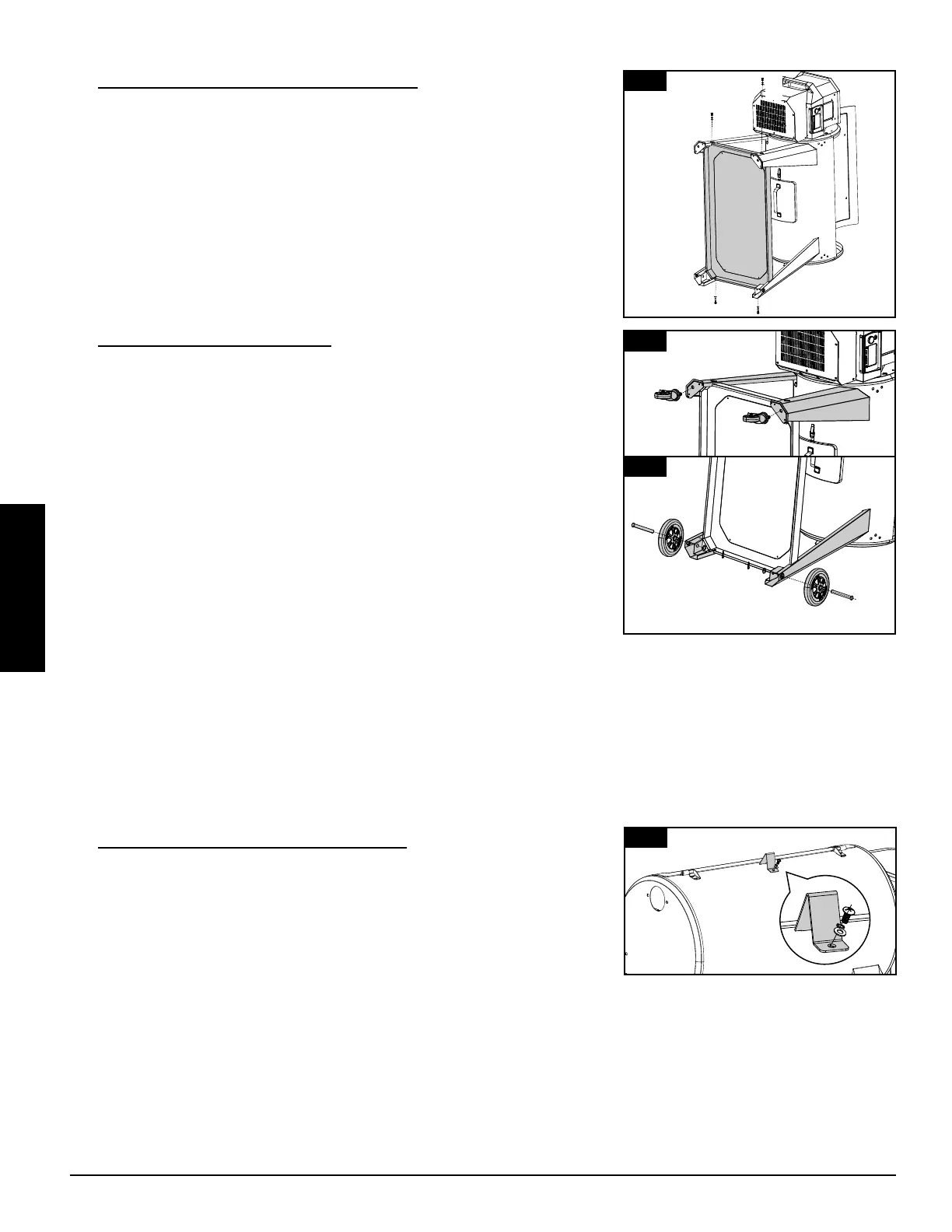

2.   ' 
Pièces nécessaires :
1 x Étère Inféreure (#21)
4 x Vs (#A)
4 x Rondelle de bloce (#C)
4 x Rondelle (#B)
Installation :
 Depus le dessous, fxez l'étère nféreure  chque ped  l'de
d'une vs, d'une rondelle de bloce et d'une rondelle Assurez-vous
que l surfce plne de l'étère est orentée vers le hut
3.     
Pièces nécessaires :
2 x Roulettes verrouillables (#17)
2 x Roue (#20)
2 x Goupille fendue de la roue (#E)
2 x Rondelle de roue (#F)
2 x Goupille de l'essieu des roues (#G)
Installation :
• Insérez chaque roue de roulette de verrouillage dans le bas de chaque
jambe de support gauche en serrant à la main dans le trou. Assurez-
vous que chaque roulette de verrouillage est complètement insérée.
Remarquez l'illustration 3A.
• Fixez chaque roue à chaque jambe de support droite en insérant la
goupille de l'axe de roue dans la roue, le trou de la jambe de support, la
rondelle de roue, puis fixez-la à l'aide de la goupille fendue de la roue.
Remarquez l'illustration 3B.
• Une fois la tablette bien fixée, soulevez soneusement le rl dns une
poston vertcle
IMPORTANT: Resserrez les vis des pieds de support pour vous assurer
qu'elles sont complètement fixées après avoir positionné la grille à
la verticale.
4.     
Pièces nécessaires:
1 x Bouchon de couvercle (#4)
Installation :
• Fixez le bouchon du couvercle sur le dessus du barillet principal en
utilisant la vis, la rondelle de blocage et la rondelle préinstallée sur
le dessus.
2
3
3
4
21
17
17
20
4
20






16
15




