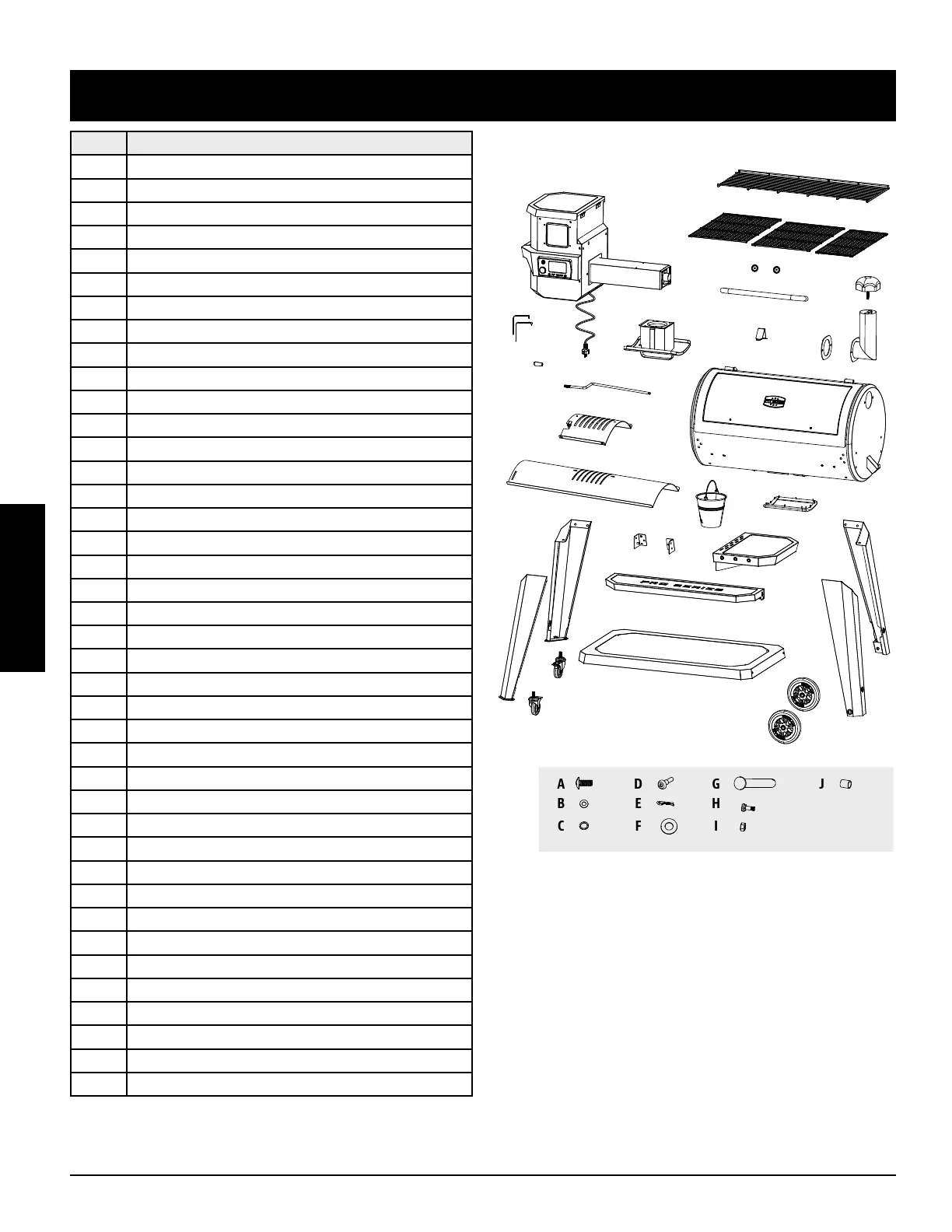

1 Grille de cuisson supérieure en acier revêtu de porcelaine (x1)
2
Grilles de cuisson en fonte revêtue de porcelaine (x2)
3
Grilles de cuisson en fonte revêtue de porcelaine (x1)
4 Bouchon du couvercle (x1)
5 Cadran de la poignée du couvercle (x2)
6 Poignée du couvercle (x1)
8 Sortie de la cheminée (x1)
7 Joint de cheminée (x1)
9 Chapeau de cheminée (x1)
10 Assemblage de la trémie (x1)
11 Baril principal (x1)
12 Chaudière glissière (x1)
13 Barre de réglage de la chaudière (x1)
14 Poignée de la barre de réglage de la chaudière (x1)
15 Chaudière planche principale (x1)
16 Joint de boîte à cendres (x1)
17 Boîte de cendres (x1)
18 Pied de support gauche / avant (x1)
19 Pied de support gauche / arrière (x1)
20 Roulettes verrouillables (x2)
21 Pied de support droite / avant (x1)
22 Pied de support droite / arrière (x1)
23 Roue (x2)
24 Étagère inférieure (x1)
25 Étagère avant (x1)
26 Support pour étagère avant / gauche (x1)
27 Support pour étagère avant / droite (x1)
28 Seau de graisse (x1)
29 Tablette latérale (x1)
30 Sonde de viande (x2)
A Vis (x28)
B Rondelle (x24)
C Rondelle de blocage (x22)
D Crochet à outil (x3)
E Goupille fendue de la roue (x2)
F Rondelle de roue (x2)
G Goupille de l'essieu des roues (x2)
H Vis (x2)
I Écrou (x2)
J Bague d'étanchéité (x2)
