b S t . F. Burst re control
Il controllo “Burst re” (1 ciclo) permette di gestire la potenza sul carico attraverso
l’erogazione di una sequenza completa di sinusoidi.
t

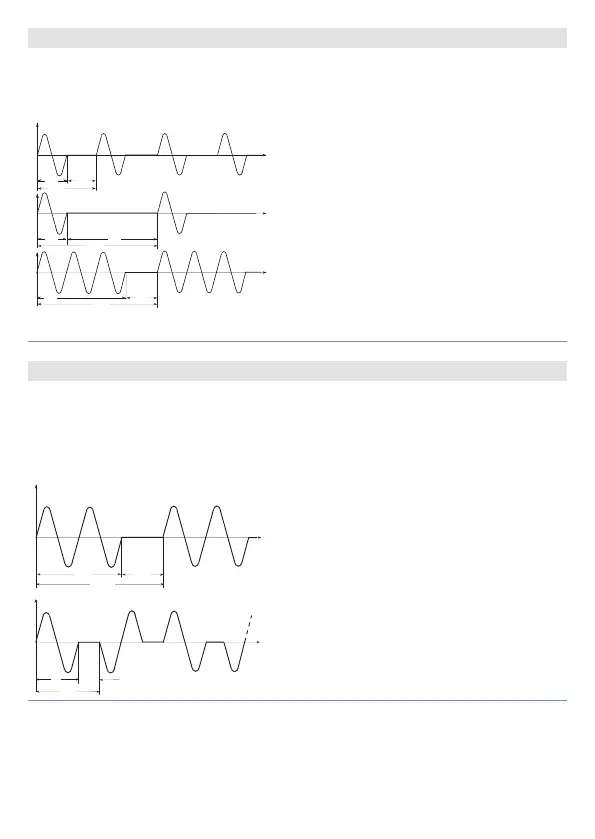

Load voltage
T
F
0
T
M
T
NF
t
T
F
0
T
M
T
NF
t
T
F
0
T
M
T
NF
50% power T
F
= T
NF
25% power T
NF
= 3 T
F
0
75% power T
F
= 3 T
NF
Al 50% di potenza, il tempo di modulazione
è 40ms:
• 1sinusoideON(20msat50Hz)
• 1sinusoideOFF(20msat50Hz)
Per potenze inferiori al 50%:
• Il tempo di accensione rimane costante (1
sinusoide)
• Il tempo di spegnimento e modulazione
aumenta
Per potenze superiori al 50%:
• Iltempodispegnimentorimanecostante(1
sinusoide)
• Il tempo di accensione e modulazione
aumenta.
A . b t . F. Advanced Burst re control
Allo scopo di ridurre le uttuazioni di potenza durante la modulazione, il controllo
“Burst re avanzato” gestisce l’uscita SSR nel seguente modo:
• Sinusoidicompletedurantel’attivazionedell’uscita
• Semiondadurantelospegnimentodell’uscita
Load
voltage
t
T
F
T
M
T
NF
t
T
F
0
T
M
T
NF
0
Standard Single-Cycle (1 cycle Burst-firing)
Advanced Single-cycle
Load
voltage
Per percentuali minori del 66%, la gestione
dell’uscita è in “Burst re” (vedi bSt.F. )
Per percentuali maggiori del 66% il “Burst re
avanzato” si comporta come segue:
· Il tempo di spegnimento è costante e
corrisponte ad una semoionda
· L’accensione avviene con sinusoidi
complete
Per applicazioni con infrarossi ad onde corte il “Burst re avanzato” diminuisce la
luminosità degli elementi e quindi riduce al minimo il fastidioso sfarfallio visivo.
