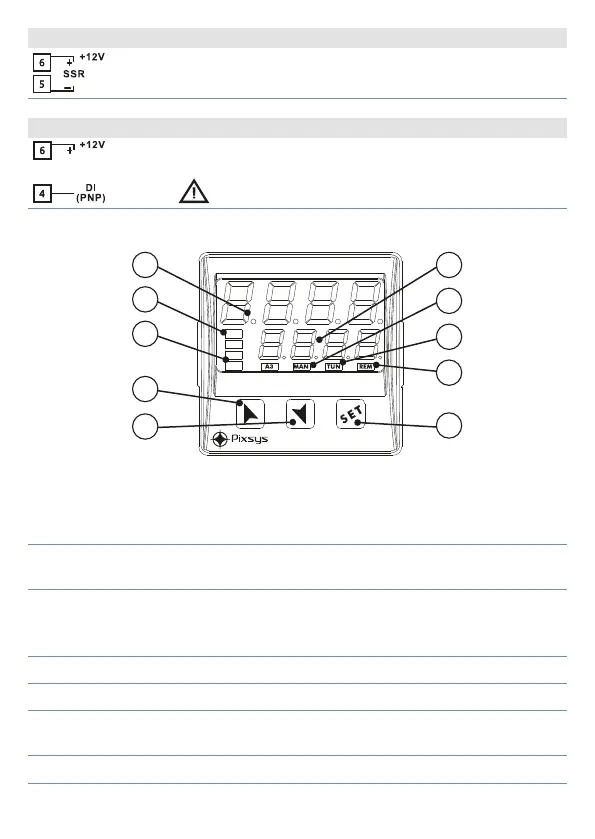

Manuale d’uso - ATR227 - 35
Uscita SSR
Uscita comando SSR portata 12 V / 30 mA.
Ingresso digitale
Ingresso digitale PNP
Ingresso digitale da parametro
dGti
.
Per attivare l’ingresso digitale cortocircuitare i
morsetti 4 e 6.
6 Funzione dei visualizzatori e tasti
A1
C2
C1
A2
1
3
4
8
9
2
5
6
7
10
6.1 Indicatori numerici (Display)
1
1234
Normalmente visualizza il processo. In fase di congurazione
visualizza il parametro in inserimento.
2
1234
Normalmente visualizza i setpoint. In fase di congurazione
visualizza il valore del parametro in inserimento.
6.2 Signicato delle spie di stato (Led)
3 C1 Si accende quando l’uscita comando è attiva.
4 A1 A2 Si accendono quando l’allarme corrispondente è attivo.
5 MAN Si accende all’attivazione della funzione “Manuale”.
6 TUN
Si accende quando il regolatore sta eseguendo un ciclo di
AutoTuning.
7 REM Si accende quando il regolatore comunica via seriale (USB).
