Manuale d’uso - ATR227 - 33

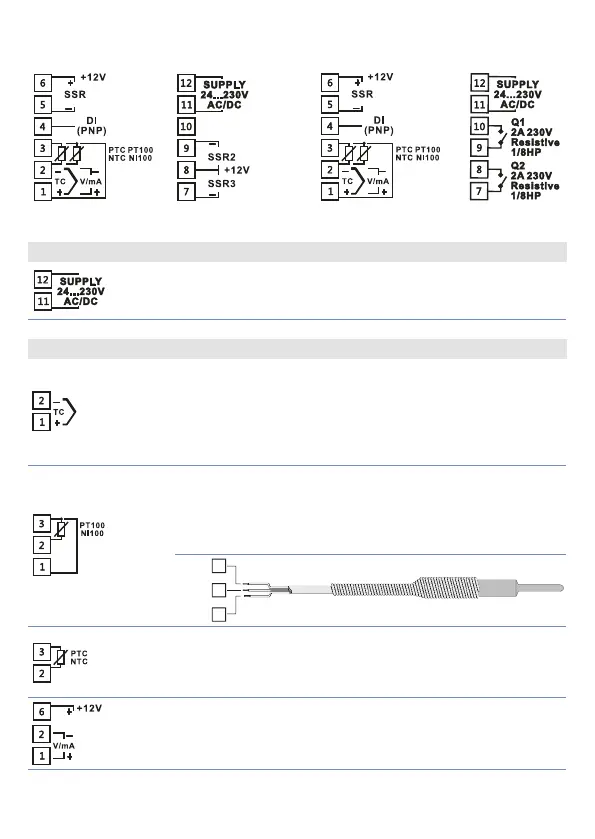

5.1 Schema di collegamento
Di seguito sono riportati i collegamenti dei tre modelli disponibili.
ATR227-10ABC ATR227-12ABC
Alimentazione
Alimentazione switching a range esteso 24..230 Vac/dc ±15%
50/60 Hz – 5,5 VA (con isolamento galvanico).
Ingresso analogico AN1
Per termocoppie K, S, R, J, T, E, N, B.
• Rispettarelapolarità.
• Pereventualiprolungheutilizzarecavocompensatoe
morsetti adatti alla termocoppia utilizzata (compensati).
• Quandosiusailcavoschermato,laschermaturava
collegata a terra ad una sola estremità
Per termoresistenze PT100, Ni100.
• Perilcollegamentoatreliusarecavidellastessasezione.
• Perilcollegamentoaduelicortocircuitareimorsetti1e3.
• Quandosiusailcavoschermato,laschermaturava
collegata a terra ad una sola estremità
RED
ROSSO
RED
ROSSO
WHITE
BIANCO
3
2
1
Per termoresistenze NTC, PTC, PT500, PT1000 e potenzio-
metri lineari.
Quando si usa il cavo schermato, la schermatura va collegata
a terra ad una sola estremità
Per segnali normalizzati in corrente e tensione.
Rispettare la polarità.
Quando si usa il cavo schermato, la schermatura va collegata
a terra ad una sola estremità.
