Plexxi Switch 2e - Seven Switch Connection Example

!
+G! HE)QQ7!?O73/A!')!B<5RO<5)!<2R!;263<EE<37. 2 ! S07R)! !
?)*)2!?O73/A!X.22)/37.2!JQ<1PE)!

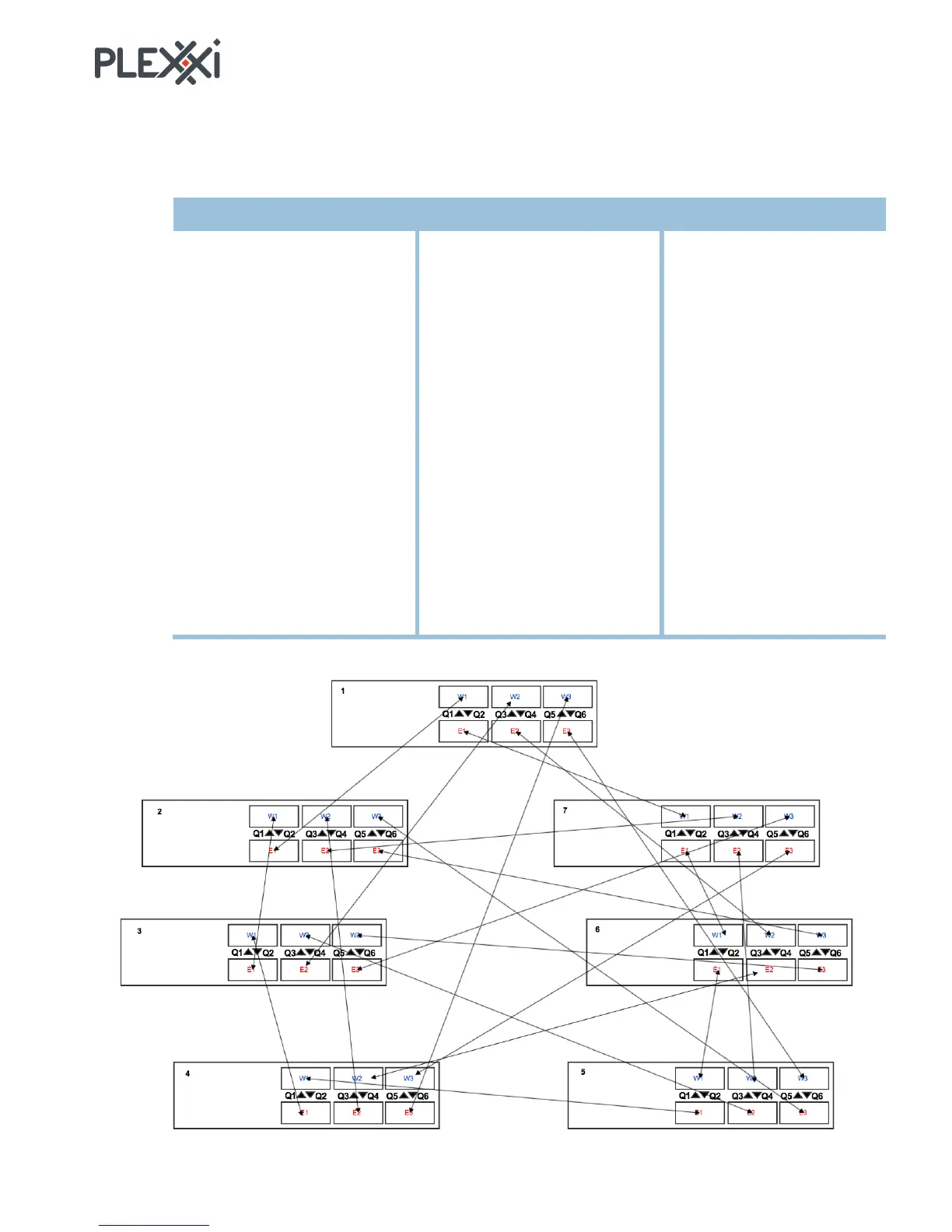

Follow these steps to create a seven Switch 2e ring fabric. Start with Switch 2e 1 and connect in order.
Keep in mind that Switch 1 is after Switch 7 in the Plexxi Ring fabric.
From
To
From
To
From
To
Switch 1
Switch 2
Switch 3
W1 (Q1)
Switch 2 E1 (Q2)
W1 (Q1)
Switch 3 E1 (Q2)
W1 (Q1)
Switch 4 E1 (Q2)
W2 (Q3)
Switch 3 E2 (Q4)
W2 (Q3)
Switch 4 E2 (Q4)
W2 (Q3)
Switch 5 E2 (Q4)
W3 (Q5)
Switch 4 E3 (Q6)
W3 (Q5)
Switch 5 E3 (Q6)
W3 (Q5)
Switch 6 E3 (Q6)
Switch 4
Switch 5
Switch 6
W1 (Q1)
Switch 5 E1 (Q2)
W1 (Q1)
Switch 6 E1 (Q2)
W1 (Q1)
Switch 7 E1 (Q2)
W2 (Q3)
Switch 6 E2 (Q4)
W2 (Q3)
Switch 7 E2 (Q4)
W2 (Q3)
Switch 1 E2 (Q4)
W3 (Q5)
Switch 7 E3 (Q6)
W3 (Q5)
Switch 1 E3 (Q6)
W3 (Q5)
Switch 2 E3 (Q6)
Switch 7
W1 (Q1)
Switch 1 E1 (Q2)
W2 (Q3)
Switch 2 E2 (Q4)
W3 (Q5)
Switch 3 E3 (Q6)
