Conexión del equipo de vídeo
Usted podrá conectar hasta dos equipos de vídeo a la unidad, siguiendo las ilustraciones de abajo.
• Podrá conectar la fuente de entrada (imagen) a VIDEO o S-VIDEO cuando se conectan dos equipos.
(La conexión S-VIDEO proporciona colores más vívidos y una mejor resolución al compararse con la conexión VIDEO).
• Es posible generar el sonido de un solo componente a través del altavoz de la unidad, incluso cuando hayan dos componentes conectados.
Cuando se conectan dos unidades externas, es posible generar el audio de cualquiera de estas dos unidades desde el altavoz de este
dispositivo. Es posible activar o desactivar el audio para la entrada relacionada con el vídeo (VIDEO, S-VIDEO) desde el menú o la entrada
RGB (o YCbCr). (Consulte la página 28.)

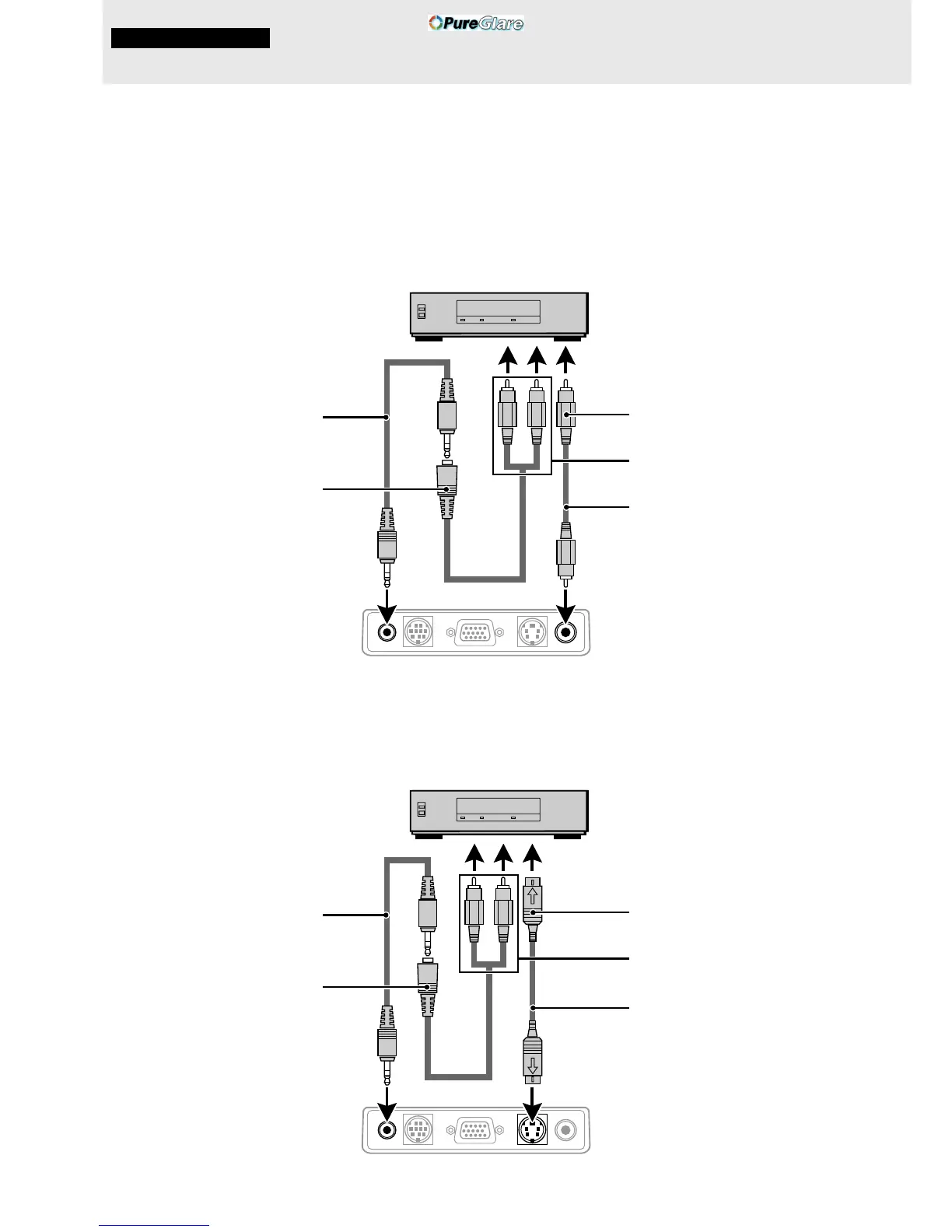

Conexiones
Conexión a la toma VIDEO de la unidad
Conexión a la toma S-VIDEO de la unidad
(L)
(R)
Videograbadora/reproductor
de DVD/disco láser, etc.
Videograbadora/reproductor
de DVD/disco láser, etc.
Cable de audio (accesorio)
Adaptador de audio
(accesorio)
Tomas del panel posterior de
este dispositivo
A la toma de salida de vídeo
A la toma de salida de audio
Cable de vídeo (accesorio)
Blanco Rojo Amarillo
(L) (R)
Cable de audio (accesorio)
Adaptador de audio (accesorio)
Tomas del panel posterior de
este dispositivo
A la toma de salida S-vídeo
A la toma de salida de audio
Cable S-vídeo (accesorio)
Blanco Rojo Amarillo
