Plus U3-880 - Conexión de un Equipo de Vídeo con Salida de Señal de Componente de Vídeo (Ycbcr)

E – 11
AUDIO MOUSE RGB
/ YCbCr
VIDEOS-VIDEO

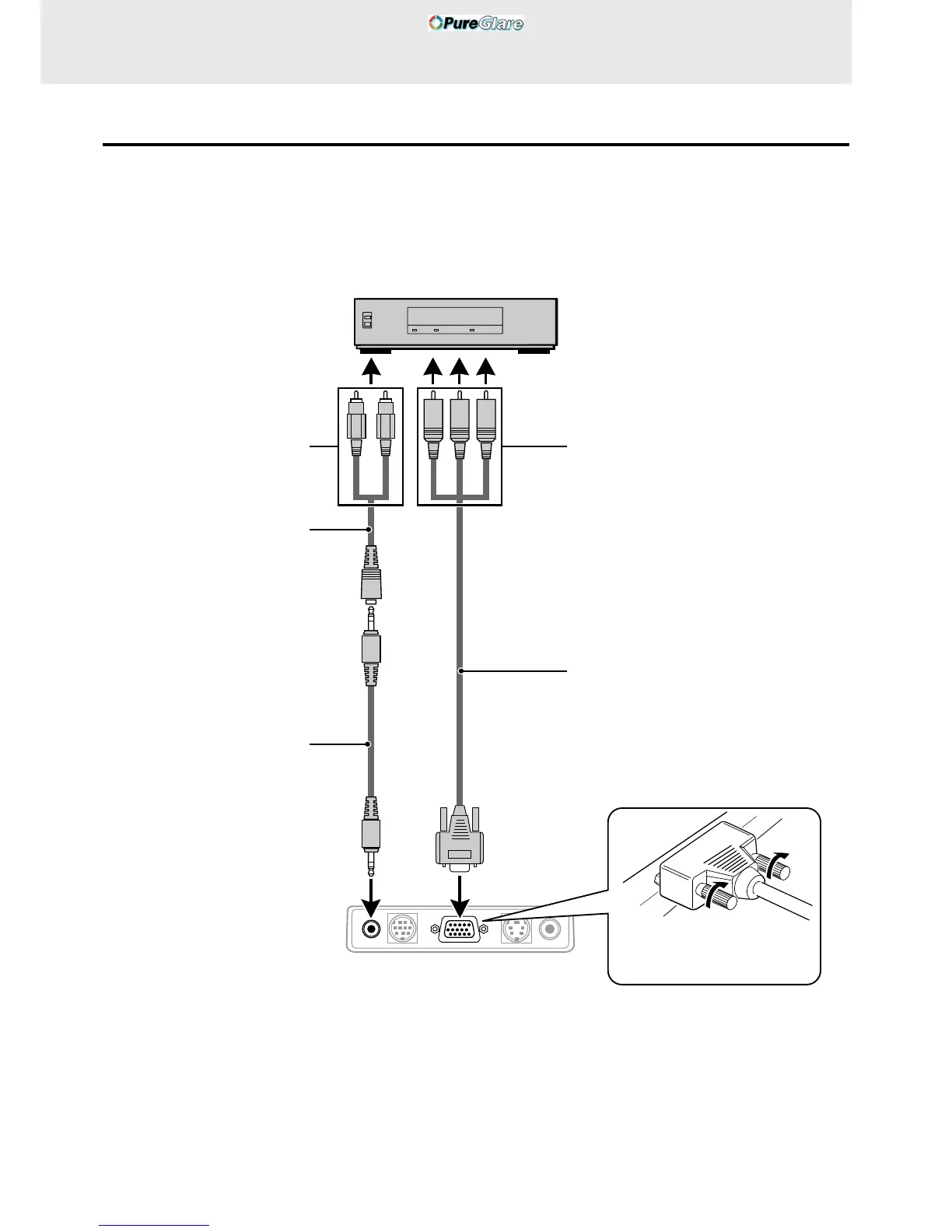

Conexión de un equipo de vídeo con salida de señal de componente de vídeo
(YCbCr)
• Es posible conectar a este proyector un equipo de vídeo con señal de componente de vídeo (YCbCr) ajustando el conector RGB/YCbCr a
YCbCr (consulte la página 27) desde el menú.
Conexión al conector RGB/YCbCr
A la toma de salida de audio
Adaptador de audio (accesorio)
Cable de audio (accesorio)
Reproductor de DVD
A la toma OUT del componente de vídeo
(YCbCr)
Cable* de componente (Cable YCbCr: opción)
* Nombre de modelo: UP-106
Tomas: RCA × 3 mini D-sub de 15 patillas
Tomas del panel posterior de
este dispositivo
Enchufe el cable de conexión
y apriete los tornillos.
Blanco
(L) (R) (Y)
(Cb)
(Cr)
Rojo
Verde
Azul Rojo
