Raccordement d’une source vidéo avec sortie de signal vidéo à composantes (YCbCr)
• Vous pouvez raccorder un appareil vidéo avec sortie de signal vidéo à composantes (YCbCr) au projecteur en réglant le connecteur RGB/
YCbCr sur YCbCr (voir page 27) sur le menu.

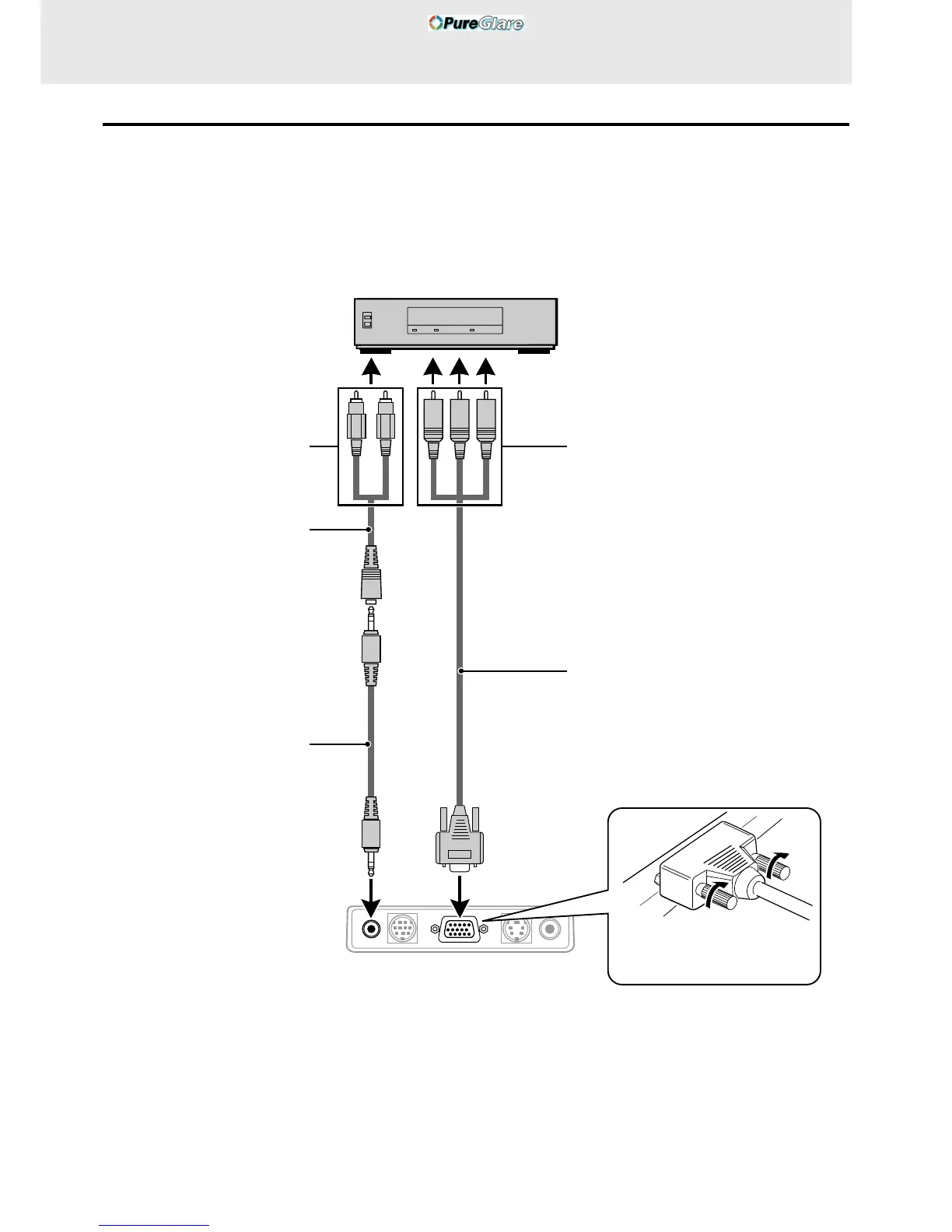

Raccordement de l’appareil au connecteur RGB/YCbCr
Vers la prise de sortie audio
Adaptateur audio (fourni)
Câble audio (fourni)
Lecteur de DVD
Vers la prise de sortie vidéo à
composantes (YCbCr)
Câbles à composantes*
(câble YCbCr : option)
* Nom de modèle : UP-106
Prises : RCA × 3 mini D-Sub, 15 broches
Prises du panneau arrière de
l’appareil
Branchez le câble de
raccordement et serrez les vis.
Blanc
(L)
Rouge
(R)
Vert Bleu
Rouge
(Y)
(Cb)
(Cr)
