F – 9
Installation
C’est la distance de l’objectif de l’appareil à l’écran qui détermine la taille de l’image projetée ; vous devez donc réfléchir à l’endroit où vous
allez disposer l’appareil et l’écran avant d’opérer les branchements. Vous devez également prendre en considération la taille de votre écran et
la hauteur à laquelle vous voulez installer l’appareil et l’écran.
A noter
Un mur mat et de couleur claire peut être utilisé comme écran.
AVERTISSEMENT
• Transport de l’appareil
Transportez toujours l’appareil dans le sac de transport. Vérifiez que le câble d’alimentation et les autres câbles de raccordement aux sources
vidéo sont débranchés avant de déplacer l’appareil. Quand vous transportez l’appareil ou que vous ne l’utilisez pas, recouvrez l’objectif avec
le capuchon d’objectif coulissant.
• Installez l’appareil exclusivement sur une surface solide et de niveau. Si l’appareil tombe par terre, vous risquez de vous blesser et de
gravement endommager l’appareil.
• N’utilisez pas l’appareil dans des endroits accusant de grandes variations de température. L’appareil doit être utilisé à des températures
comprises entre 5°C et 35°C.
• N’exposez pas l’appareil à l’humidité, la poussière ou la fumée. Cela nuira à l’image de l’écran.
• Vérifiez que la ventilation est suffisante tout autour de l’appareil pour assurer la dissipation thermique. Ne recouvrez pas les évents sur le
fond et sur le côté de l’appareil.
Positionnement de l’appareil
Plus la distance entre l’appareil et l’écran s’accroît, plus l’image projetée est grande. La taille minimale de l’image est d’environ 36 pouces
en diagonale pour une distance d’environ 1,2 m, et sa taille maximale est d’environ 200 pouces pour une distance d’environ 6,8 m. Pour
déterminer la position de l’appareil, référez-vous aux informations ci-dessous.

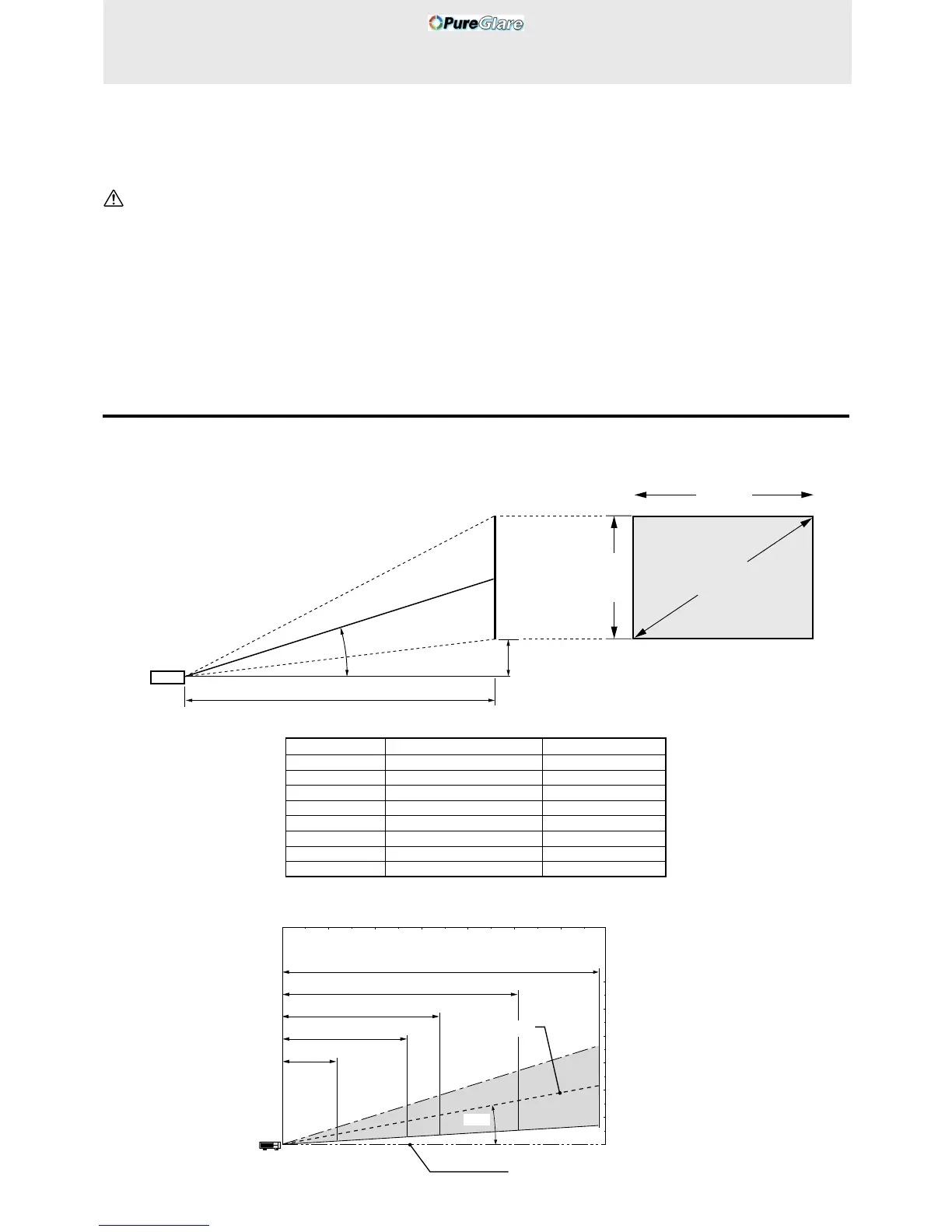

Distance de projection et taille de l’image
Ecran
Hauteur
d’écran
Distance entre le centre de l’objectif et le bord
inférieur de l’écran (notée “H” dans le tableau
ci-dessous)
Distance de projection
17,3°
Taille d’écran
(diagonale)
Largeur
d’écran
Taille d’écran Distance de projection Elévation (H) cm
Pouces m cm
36 1,2 9,9
60 2,0 16,9
80 2,7 22,5
100 3,4 28,1
120 4,1 33,7
150 5,1 42,2
200 6,8 56,2
Taille d’image en diagonale (pounce)
Distance de projection
Centre de l’objectif
6,8 m
5,1 m
3,4 m
2,7 m
1,2 m
01 2345 6 (m)
200″
150″
100″
80″
36″
Hauteur de
l’image projetée
5 m
4 m
3 m
2 m
1 m
0 m
17,3˚
Centre de l’image
