POCLAIN HYDRAULICS
50 DOC-REPAIR-MS25-MS125-FR-EN 800378131M

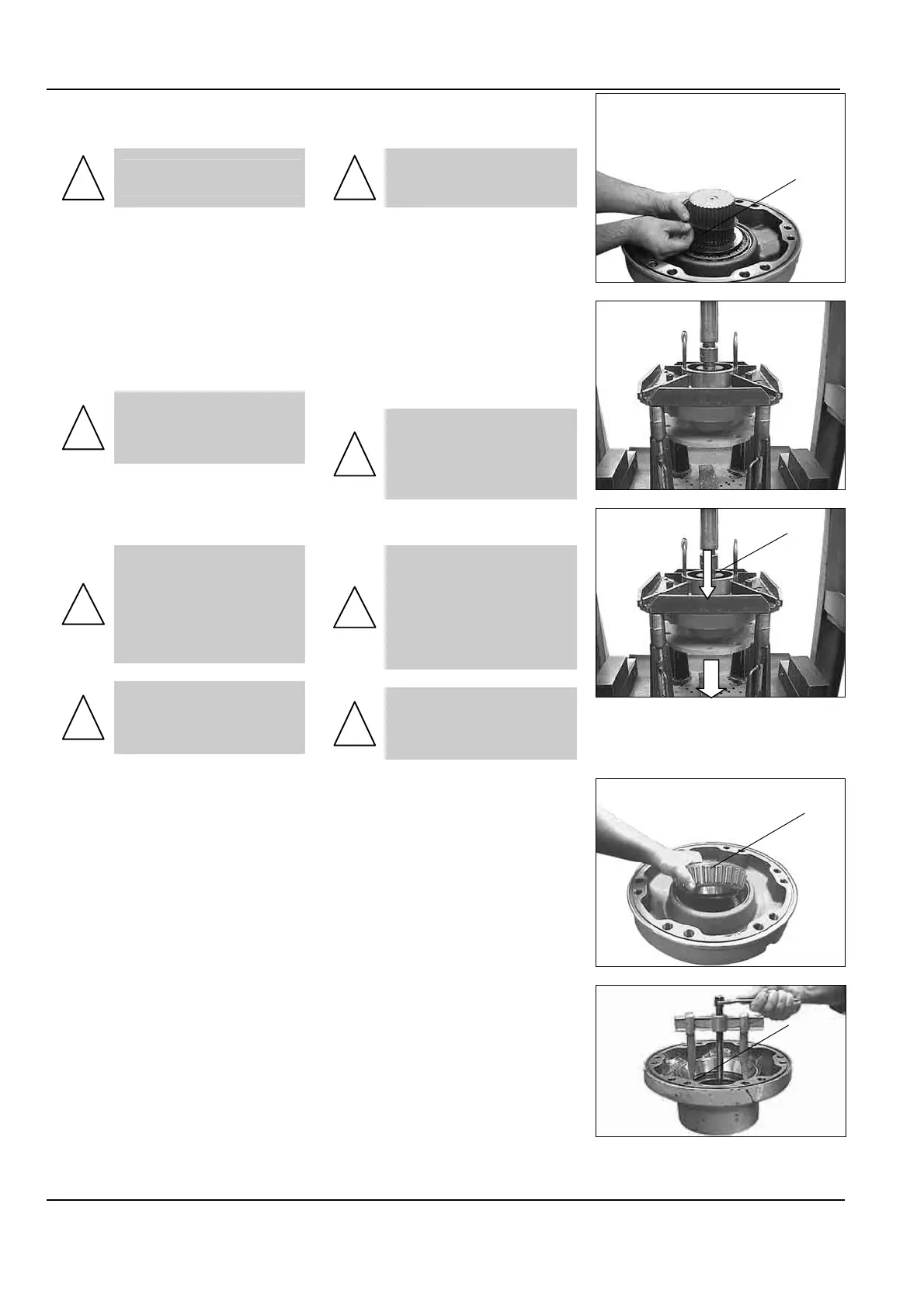

• Démonter les cales de réglage
(075)
!
REPERER L’ORDRE DE
MONTAGE DES CALES (075)
• Remove the shims (075)
!
MARK THE MOUNTING
ORDER OF THE SHIMS (075)
• Fixer sur le support palier la
plaque d’appui correspondante,
positionner la plaque d’appui sur
une chaise sous la presse.
!
DISPOSER SOUS LE PALIER
UN MATERIAU SOUPLE
(BOIS) POUR AMORTIR LA
CHUTE DE L’ARBRE
• Fix the right contact plate on the
bearing support; position the
contact plate on a support under the
press.
!
PLACE UNDER THE BEARING
SUPPORT A PLIANT
MATERIAL (WOOD) TO
ABSORB THE SHAFT
DOWNFALL
• Chasser l’arbre (090)
!
CHAUFFER LEGEREMENT LA
BAGUE INTERIEURE DU
ROULEMENT SI
NECESSAIRE. LE
ROULEMENT SERA DETRUIT
PENDANT CETTE OPERATION
!
PAR MESURE DE SECURITÉ,
SE TENIR ELOIGNE DU
MONTAGE PENDANT LA
DESCENTE DE L’ARBRE
• Press out the shaft (090)
!
IF NECESSARY, HEAT
SLIGHTLY THE INNER RACE
OF THE ROLLER BEARING.
THE BEARING WILL BE
DESTROYED BY THIS
OPERATION
!
AS A SAFETY MEASURE,
STAY APART FROM THE
ASSEMBLY DURING THE
SHAFT FALLING DOWN
• Démonter le roulement (074) • Remove the bearing (074)
• Extraire la bague extérieure
(074.2) du roulement. Utiliser un
extracteur à deux branches à prise
extérieure (voir outillage page 100)
et un burin posé à plat pour obtenir
un point d’appui central. Finir
d’extraire la bague à l’aide d’un jet
et d’un marteau.
• Extract the bearing outer race
(074.2) using a two legs extractor
(see tools page 100) and a cutting
tool lying flat to have a central
support point for the extractor.
Finish extracting the race using a
casing and a hammer.
075
074
074.2
090
