POCLAIN HYDRAULICS
53 DOC-REPAIR-MS25-MS125-FR-EN 800378131M

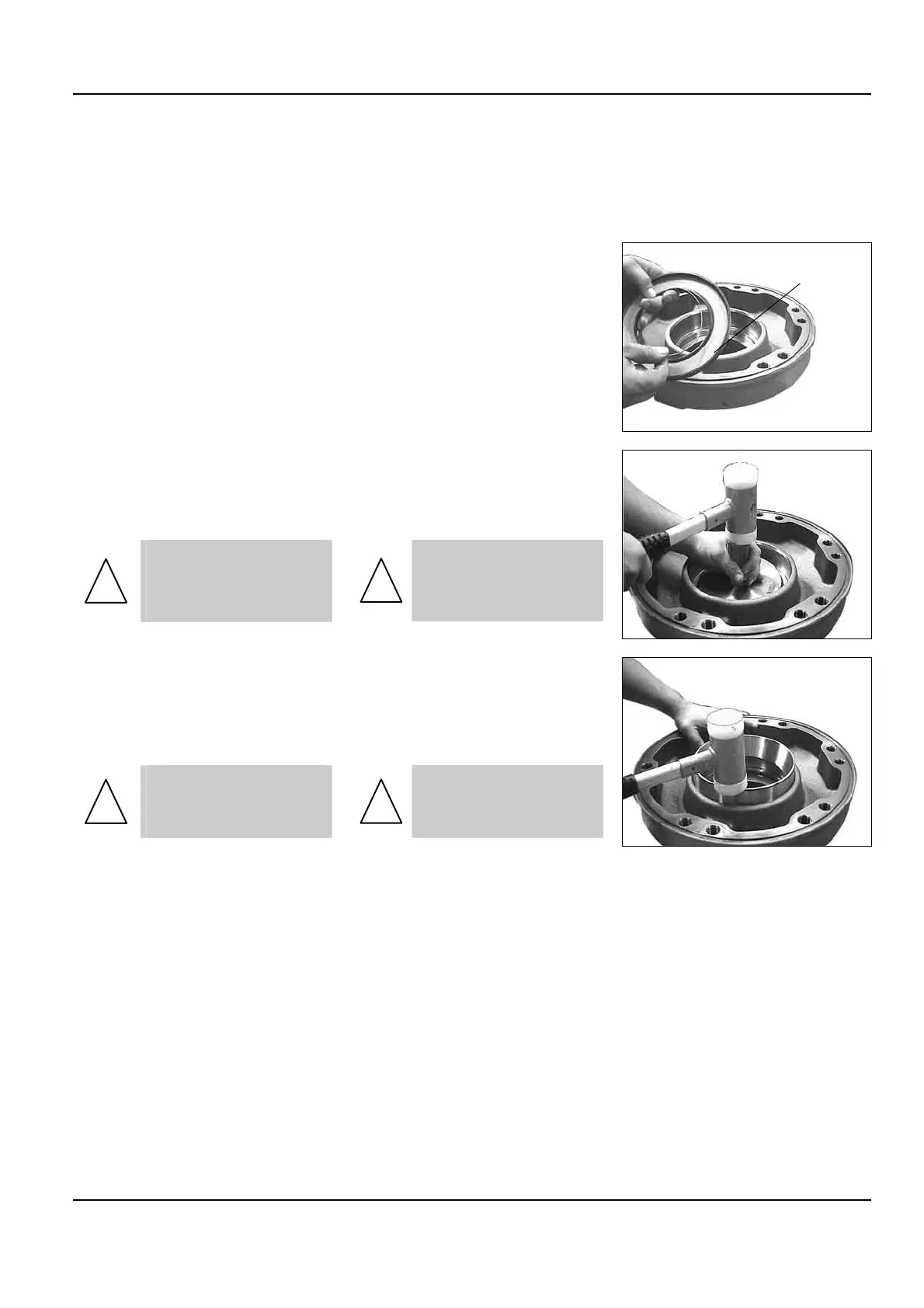

Remontage Reassembly
• Contrôler la portée de la bague
d’étanchéité (072) sur l’arbre (090)
l’état des cannelures, la portée de
la bague (078) sur le palier (071).
• Check the lip seal (072) contact
surface on the shaft (090), the
splines conditions, the lip seal (078)
contact surface on the bearing
support (071)
• Enlever le ressort de la bague
d’étanchéité (072).
• Remove the lip seal spring
(072)
• Positionner la bague
d’étanchéité (072) dans le support
palier à l’aide du mandrin (voir
outillage page 101).
!
CONTRÔLER VISUELLEMENT
QUE LA BAGUE
D’ÉTANCHÉITÉ EST BIEN AU
FOND DE SON LOGEMENT
• Using the right mandrel (see
tools page 101) position the lip seal
(072) in the bearing support.
!
CHECK VISUALLY THAT THE
LIP SEAL IS PROPERLY
INSTALLED IN THE END OF
ITS GROOVE
• Monter la bague extérieure du
roulement (074) dans le corps du
support palier en la mettant en
butée avec un maillet (voir outillage
page 100).
!
CONTRÔLER VISUELLEMENT
LA BONNE POSITION DE LA
BAGUE DANS SON
LOGEMENT.
• Install the bearing outer race
(074) in the bearing support
housing up to the stop using a
mallet (see tools page 100).
!
CHECK VISUALLY THAT THE
RACE IS PROPERLY
INSTALLED IN ITS GROOVE.
