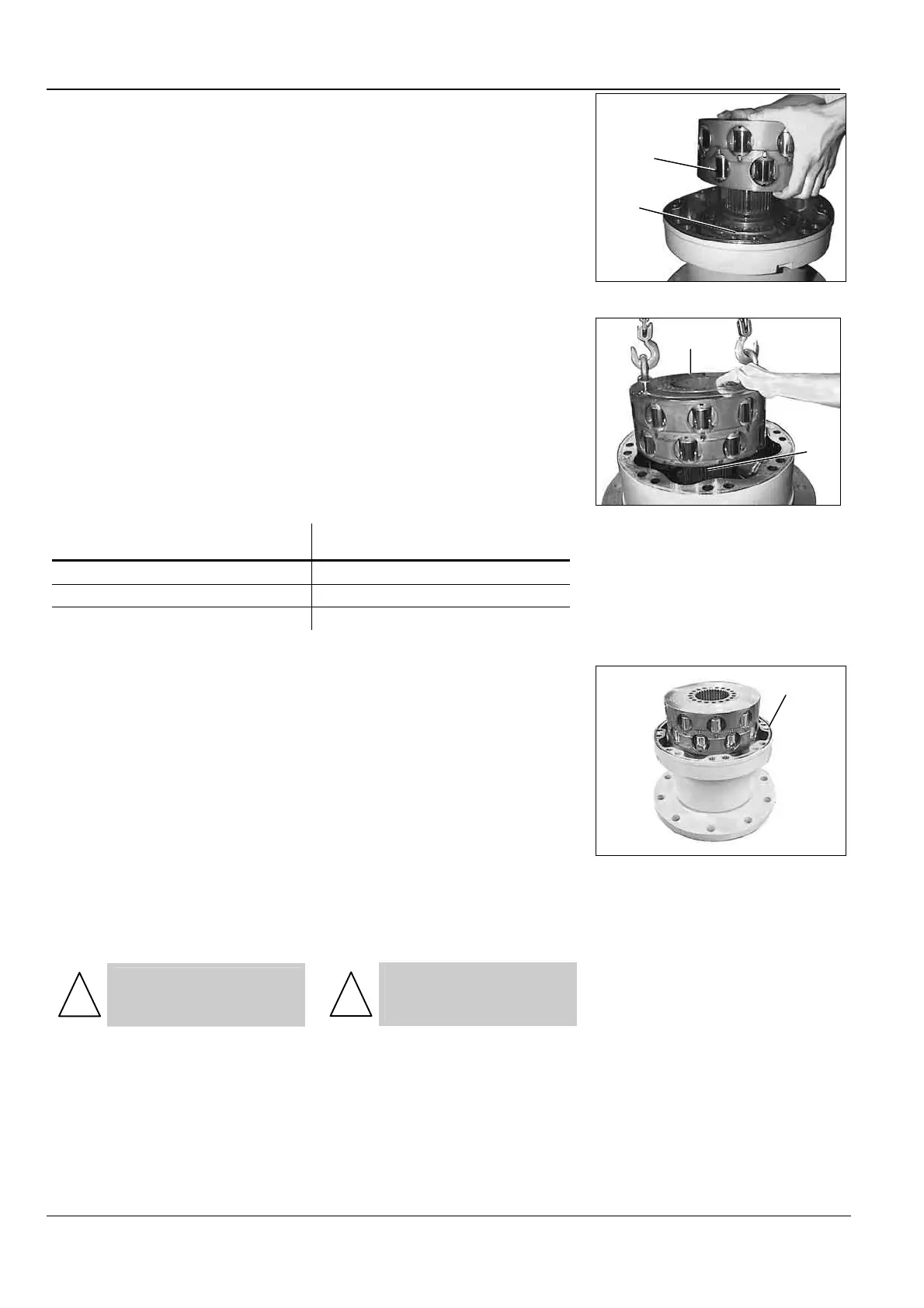

• Huiler, puis monter le bloc-
cylindres (010) sur l'arbre de palier
(090), les pistons enfoncés dans
leur alésage.
• Monter le bloc-cylindres (010)
sur l'arbre de palier (090) des
moteurs MS50 et MS83 en utilisant
des anneau de levage M14 et un
palan.
• Oil then install the cylinders-
block (010) on the bearing support
shaft (090), pistons pushed in their
bores.
• Install the cylinders-block (010)
of MS50 and MS83 motors on the
bearing support shaft (090) using
M14 lifting rings and a chain tackle.
Moteur
Motor
Anneau de levage
Lifting ring
S35 M12
S50 M14
S83 M14
• Graisser puis monter un joint
torique neuf (027) dans le palier.
• Lubricate then install a new O-
ring (027) on the bearing support.
Positionner la glace dans le
couvercle (voir tableau page
suivante).
!
VÉRIFIER LE POSITIONNEMENT
DE LA GLACE PENDANT LE
MONTAGE.
Position the valving in the valving
cover (see table on next page).
!
CHECK THE VALVING
POSITION DURING
ASSEMBLY.
027
010
090
010
090
