Française
3
3 : 3.Tableau des LED
Indicateurs du signal
Coleur Allumée Message
ROUGE
Le niveau de sortie du canal à
atteint les limites d’écrêtage
OU
La protection contre les courts
circuits a été activée
CLIP
VERT
Le niveau de sortie du canal
est supérieur à -6 dB sous le
niveau de sortie maximal
-6 dB
VERT
Le niveau de sortie du canal
est supérieur à -18dB sous le
niveau de sortie maximal
-18 dB
VERT
Présence du signal d’entrée
SIGNAL
Indicateurs d’état
Coleur Allumée Message
VERT
Le canal est actif
READY
JAUNE
La puissance de sortie est
réduite en raison d’une
température dépassant 75°C
au niveau du dissipateur de
chaleur*
TEMP
* Si la température dépasse 85°C, la LED restera allumée et le canal sera mis sous
silence. L’amplicateur reprendra son fonctionnement normal et la LED s’éteindra
automatiquement lorsque la température sera repassée sous les 75°C.
3 : 4.Connexion au réseau électrique
Le branchement d’alimentation se fait par le connect-
eur de type IEC C13 situé à l’arrière de l’amplicateur. Les
amplicateurs de la M Series sont congurées d’usine pour
travailler avec les tension 115 V ou 230 V.
Assurez-vous que la tension de
votre source d’alimentation soit dans
la plage de tension de fonctionnement acceptable:
115 V±10% ou 230 V ±10%.
Il est important de connecterla mise
à terre pour la sécurité,
ne utilisez pas de fiches de branchement
qui désactivent la connexion de terre.
Le branchement au réseau électrique
doit être effectuée que par un expert en
électrotechnologie, selon les exigences
nationales des pays où l’unité est vendue.
La FIG. 4 montre comment connecter le câble
d’alimentation secteur à l’amplicateur.
3 : 5.Précautions relatives à l’installation
Placer et utiliser l’amplicateur pendant longtemps sur
une source de chaleur affectera ses performances. Evitez
de poser l’amplicateur sur quelque chose, produisant de la
chaleur. Installez cet amplicateur aussi loin que possible de
syntonisateurs ou de téléviseurs. Un amplicateur installé à
proximité de tels appareils peut produire des parasites ou
subir une dégradation de ses performances générales.
AVERTISSEMENT : Pour éviter un incendie
ou une décharge électrique
Cet appareil doit être alimenté exclusivement sur des
prises de courant reliées à la terre dans des réseaux
électriques, conformes à IEC 364 ou des règlements
similaires.
L’unité doit être installé dans un rack armoire.
Prévoyez un disjoncteur entre les connexions du sec-
teur et de l’amplicateur. Le dispositif suggéré est un
de 16A/250VAC, courbe C ou D , 10 A.
Avant de mettre cet amplicateur sous tension,
assurez-vous que la tension nominale utilisée est cor-
recte.
Vériez que votre connexion au secteur est capable de
satisfaire la puissance nominale de cet appareil.
N’utilisez pas cet amplicateur si son cordon
d’alimentation électrique est usé ou cassé.
Les branchement de sortie sont dangereux: le câblage
à les connecteurs de sortie nécessite une installa-
tion par un opérateur et l’utilisation de câbles prêts à
l’emploi.
Prenez soin de verrouiller les connecteurs de sortie
avant de mettre l’appareil en marche.
Pour éviter un choc électrique, ne touchez pas le câblage
de haut-parleur exposée lorsque l’amplicateur est en
marche.
Ne renversez pas de l’eau ou un autre liquide sur cet
amplicateur.
Aucune amme nue, comme celle d’une bougie, ne
sera approchée de cet amplicateur.
Ne pas retirer le couvercle. Si vous l’ouvrez vous vous
exposer à des tensions potentiellement dangereux.
Il est absolument nécessaire de vérier cette exigence
de sécurité fondamentale et, en cas de doute, de
demander une vérication précise par une personne
compétente.
Le fabricant ne sera pas tenu responsable pour les
dégâts causés aux personnes, objets ou données, par
suite d’une connexion à la terre erronée ou inexistante.
Contactez un centre de service autorisé pour un entre-
tien ordinaire et/ou extraordinaire.
Verrouiller la che
Soulever la sécurité
et insérer la che

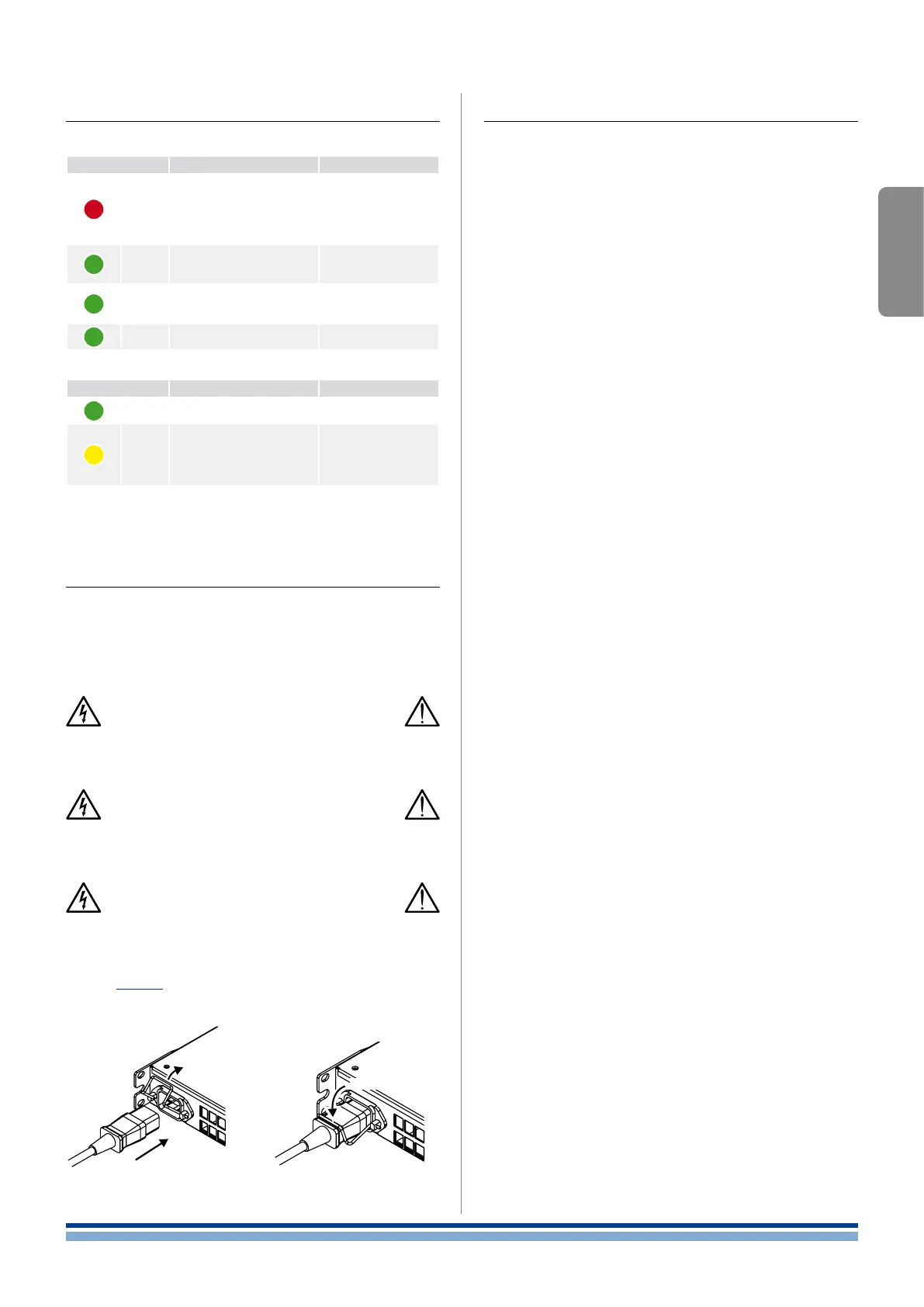

FIG. 4: Branchement de la fiche d’alimentation secteur.
Française | 23
