2009/02 - Indice de révision : D - code : 0035431
12/76

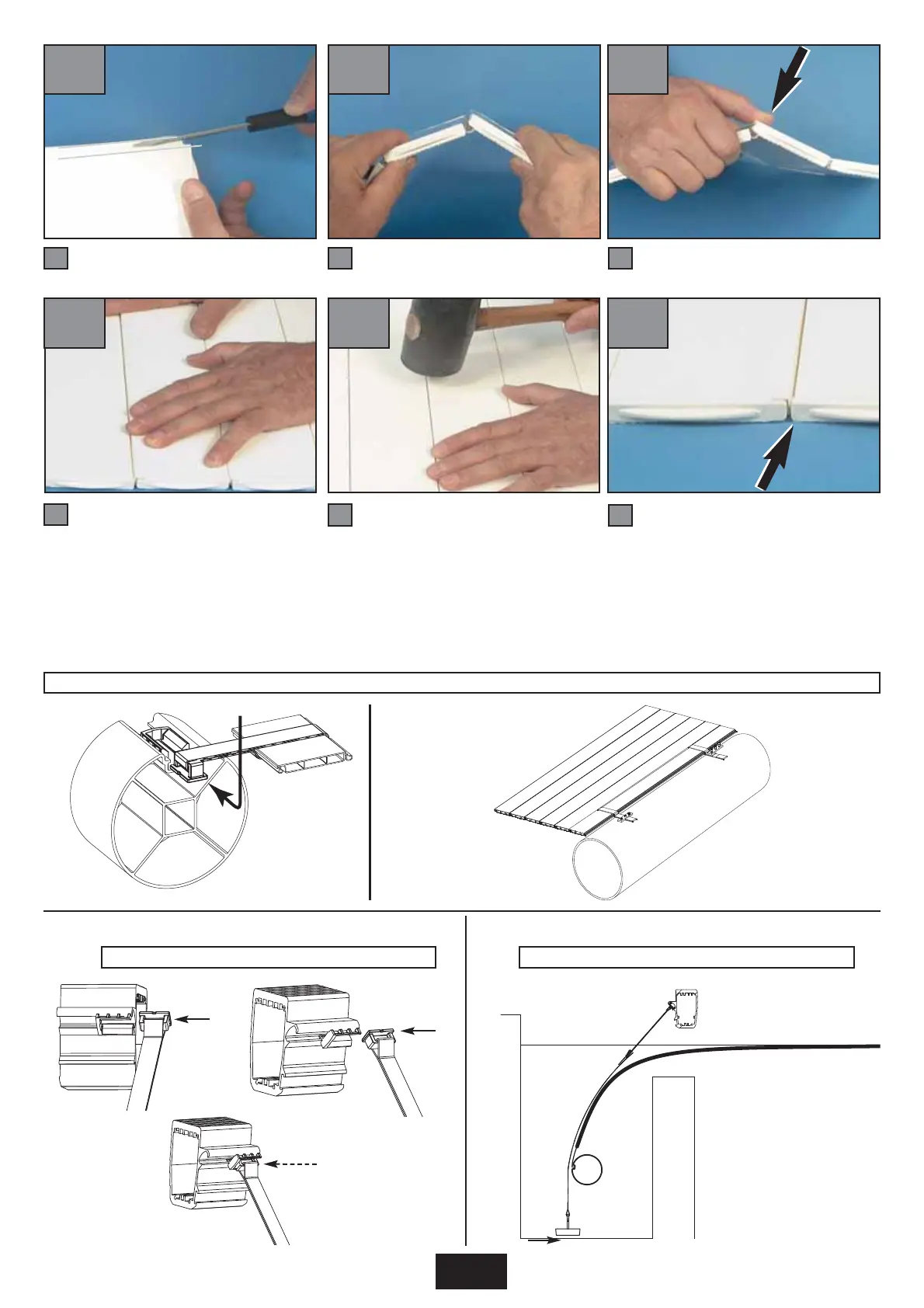

Ecarter légèrement la gorge de la lame
“femelle” sur 5 cm à l’aide d’un tournevis..
1
1
Exercer une pression pour commencer
l’emboîtage.
3
Aligner les lames pour l’assemblage.
Celles-ci doivent former un angle de 110°.
2
Mettre l’ensemble à plat.
4
Continuer l’emboîtage au maillet.
Vérifier le clipsage en faisant glisser le
doigt derrière le maillet au fur et à mesure
de l’avancement.
En cas de bosse sur l’emboîtage, ne pas
continuer ; décrocher légèrement les 2
lames et passer le tournevis pour faciliter
l’assemblage, puis reprendre l’opération.
5
2 3
4 5
Terminer le clipsage en vérifiant que les
deux lames soient parfaitement
alignées, faute de quoi, l’ergot de blocage
du bouchon risque d’être cassé.
6
6
Réaliser la jonction lames / axe (sauf volet Thermodeck, déjà fait en usine)
Axes Ø 250 mm : glisser les
sangles sous les plaques
métalliques et serrer les vis.
Mettre en place les contrepoids sur la poutre (couverture immergée seulement)
Régler les contrepoids à 2 cm du fond, le tablier étant déroulé
“Clic”
