Procopi Delta STARDECK - Axe Denroulement de Tablier (Ø150 & Ø 180)

2009/02 - Indice de révision : D - code : 0035431
4/76

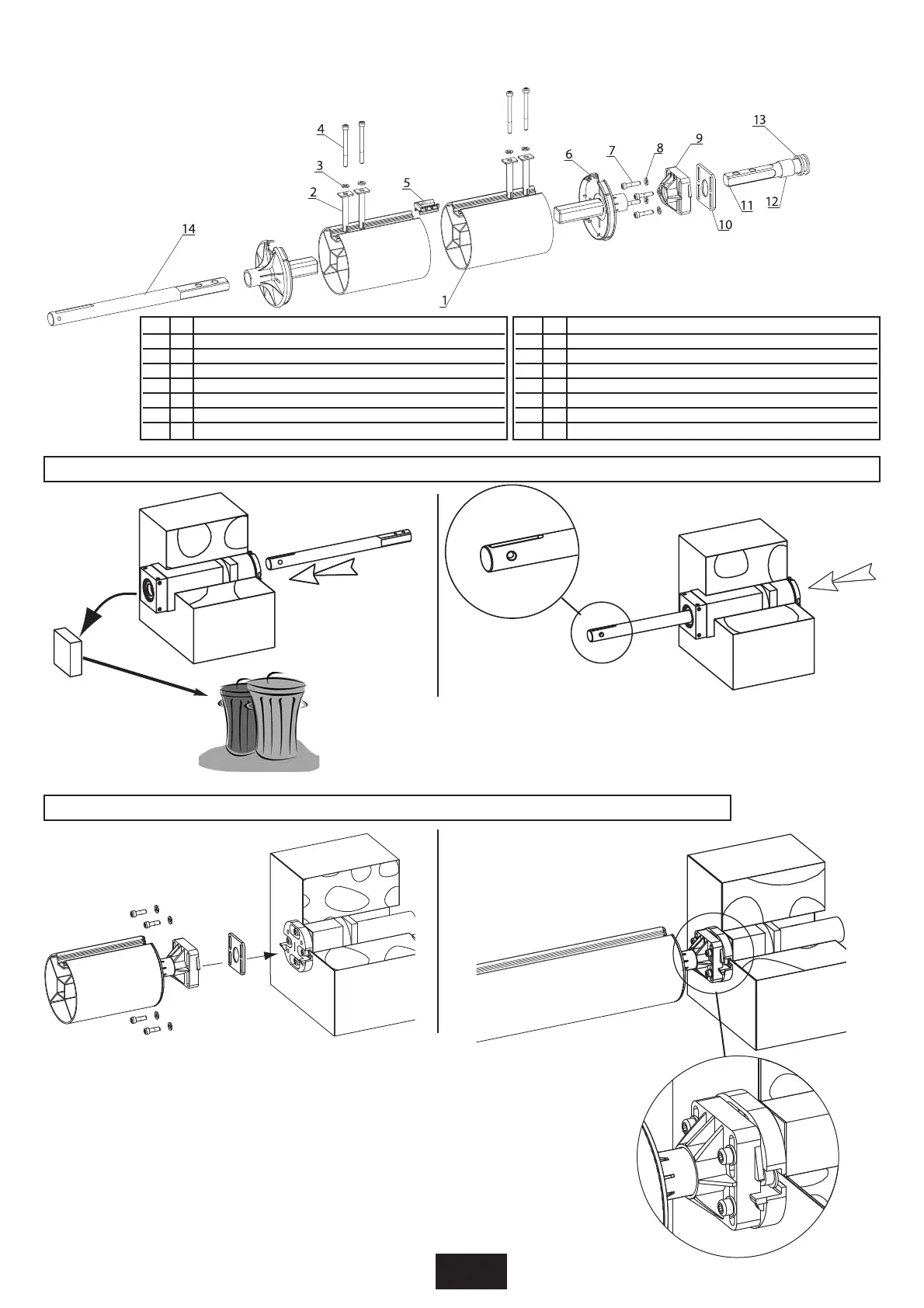

POSE DE L’AXE D’ENROULEMENT DE TABLIER (Ø150 & Ø180)
Rep. Nb Désignation des composants
1 1 Axe aluminium Ø150 ou Ø 180
2 4 Canules de clavetage
3 4 Rondelles M8 inox
4 4 Vis CHC M8 x 65 x 28 inox (M8 x 80 x 28 inox pour Ø 180)
5 5 Support d’attache de liaison
6 2 Embout d’axe
7 4 Vis CHC M8 35 x 35 inox
Rep. Nb Désignation des composants
8 4 Rondelles Z8 inox
9 1 Palier
10 1 Joint de blocage palier
11 1 Arbre palier inox
12 1 Coussinet composite 36x30x30
13 1 Rondelle composite 44 x 36 x 5
14 1 Arbre moteur IM 544 inox
MISE EN PLACE DE L’ARBRE INOX
POSE DE L’AXE SUR LE SUPPORT DE PALIER
NE PAS BLOQUER LES VIS
