2009/02 - Indice de révision : D - code : 0035431
8/76

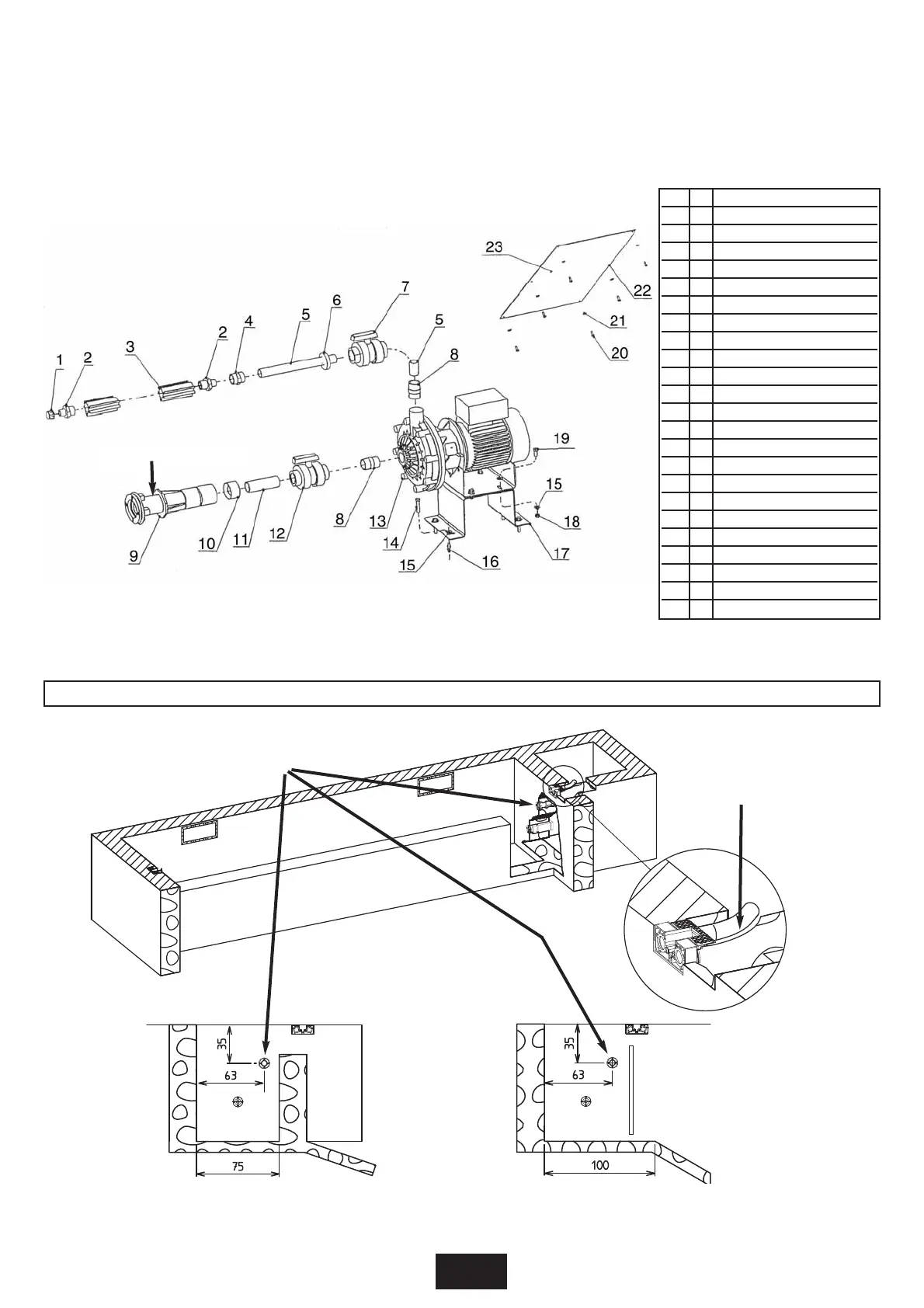

POSE DE LA RAMPE DE NETTOYAGE DU TABLIER
“CLEANDECK”
Rep. Nb Désignation des composants
1 1 Bouchon PVC ½” F
2 2 Embout fileté ½” / 25 M
3 1 Rampe nue
4 1 Manchon ½”/ 25 F
5 1 Mètre de tuyau PVC SR Ø 25
6 1 Joint PARA 46/24/10
7 1 Vanne ¼” Ø 25
8 2 Embout fileté 1” / 32 M
9 1 Aspiration TP 271
10 1 Réduction à coller 50/32
11 1 Mètre de tuyau PVC SR Ø 32
12 1 Vanne ¼ T Ø 32
13 1 Surpresseur AQUABOOST
14 4 Vis inox 8 x 40
15 12 Rondelle inox M8
16 4 Cheville nylon pour vis Ø 8
17 1 Entretoise AQUABOOST
18 4 Ecrou inox M8
19 4 Vis inox 8 x 35
20 6 Vis inox 4,2 x 13
21 6 Rivet “pop” 4,8 x 21
22 6 Entretoise 5,3 x 10 x 5
23 1 Protection plexi 500 x 300
Non livrée avec le kit
PRÉPARATION À L’INSTALLATION
PIÈCE D’ASPIRATION
Ne pas oublier le fourreau coudé
COTES DE SCELLEMENT AVEC MUR DE SÉPARATION
COTES DE SCELLEMENT AVEC PAROI DE SÉPARATION
