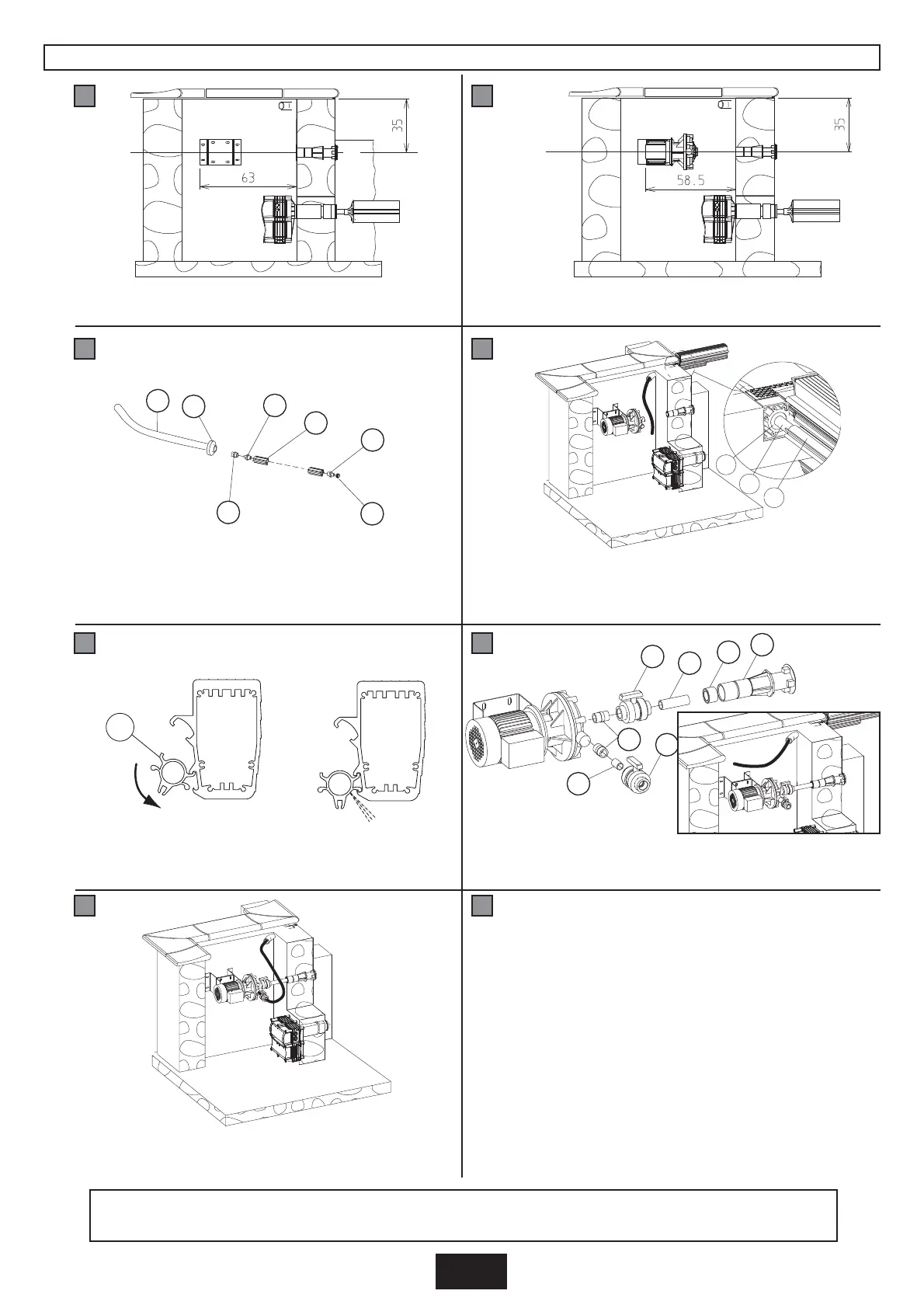

INSTALLATION DU KIT DE RAMPE DE NETTOYAGE
Fixer la platine au mur suivant le schéma ci-dessous avec les
chevilles nylon et vis et rondelles inox Ø 8.
Accrocher la rampe à la poutrelle. Engager d’abord le profilé supérieur,
puis cliper vers le bas.
Fixer le surpresseur sur la platine à l’aide des vis, rondelles
et écrous inox Ø 8.
Equiper la rampe de nettoyage de ses accessoires de plomberie
suivant le schéma ci-contre
Attention de bien choisir la direction des jets. Il est préférable qu’ils
soient dirigés vers la piscine.
Passer le tuyau PVC au travers du fourreau et le laisser en attente dans le
local du moteur. Bloquer le joint PARA (pièce 6) dans le fourreau pour
assurer l’étanchéité vers le local du moteur
Relier le surpresseur à la pièce d’aspiration
1 2
3
5 6
7 8
4
Relier le tuyau souple au surpresseur en y intercalant la vanne Ø 25.
Fixer la plaque de protection plexiglass sous le caillebotis
exactement au dessus du surpresseur pour le protéger de la
pluie. Intercaler les entretoises (pièce n° 22) entre le
caillelbotis et la plaque.
Ultiser les rivets “pop” pour les caillebotis PVC ou les vis inox
4,2 x 13 pour les calebotis en bois.
RACCORDEMENT ÉLECTRIQUE ET FONCTIONNEMENT :
SE RÉFÉRER À LA NOTICE “AQUAMAT 3001”
