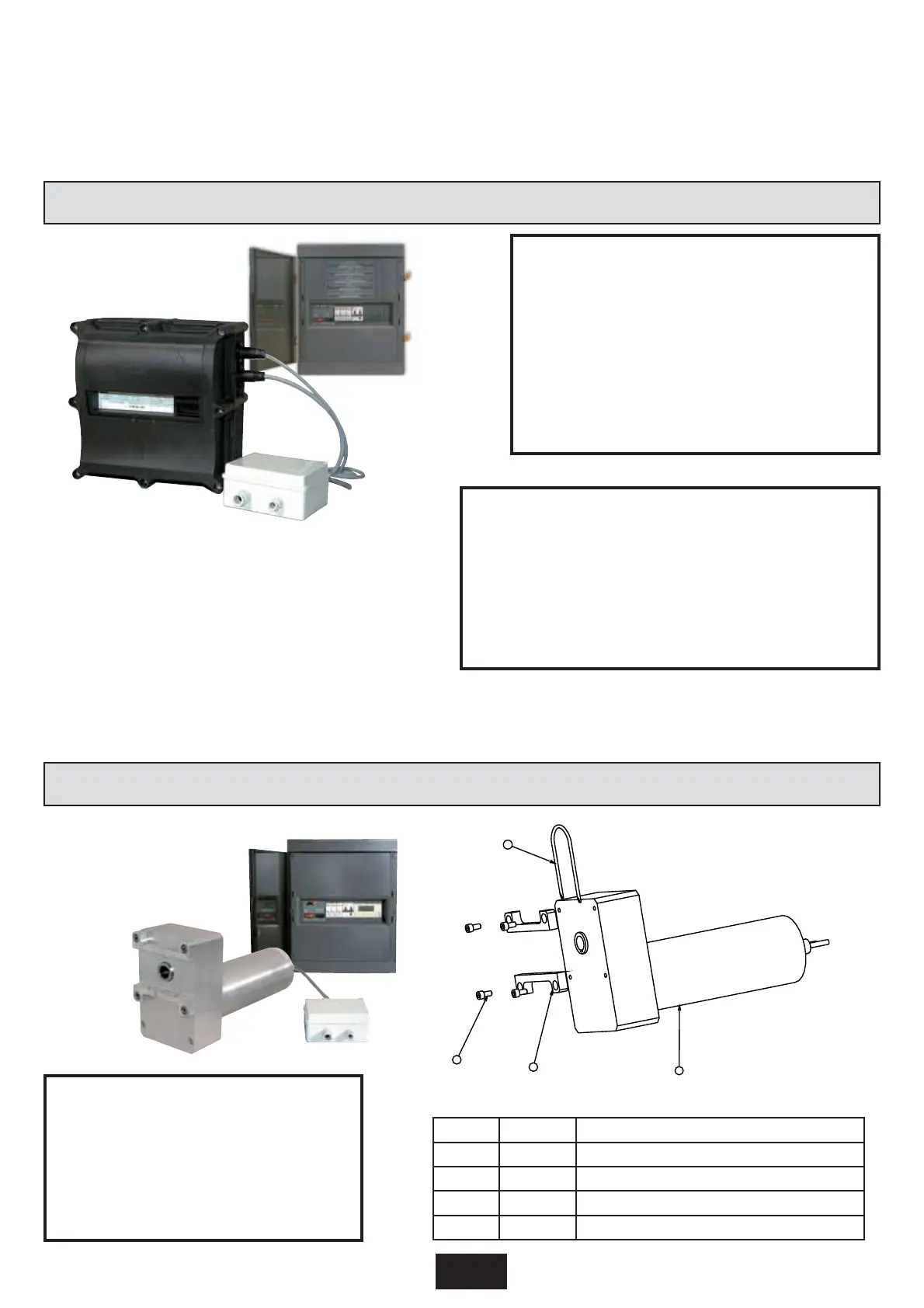

NOMENCLATURE DES PIECES
4
3
2
1
ALIMENTATION COFFRET..: 24 V CC.
ALIMENTATION MOTEUR ..: 230 V + Terre
COUPLE NOMINAL............: 250 Nm
VITESSE DE ROTATION ....: 4 tours/minute
ARBRE DE SORTIE ..........: Inox, diamètre 30 mm
RAINURE DE CLAVETTE ....: 8 mm
ETANCHEITE ........................: IP 55 projection d’eau
CARTÉRISATION MOTEUR: Polypropylène
chargé de verre à 30%
CARACTÉRISTIQUES
INSTALLATION DE LA MOTORISATION
“AQUAMAT 3001” OU “PL3”
MATÉRIEL FOURNI
- Moteur AQUAMAT 3001 avec son boîtier de
raccordement
- Coffret de commande électrique AQUAMAT
- Larmier
- Clavette moteur
- Clavette en U
MATERIEL FOURNI
- Moteur PL3 avec son boîtier de
raccordement
- Coffret PL3
- Clavette moteur
- Clavette en U
MOTORISATION AQUAMAT 3001
MOTORISATION PL3
REPÈRE NOMBRE DÉSIGNATION
1 1 Moto-réducteur PL3
2 2 Adaptateur PL3
3 4 Vis CHc M10 x 20 Inox
4 1 Clavette U Ø moteur/traversée
