Procopi Delta STARDECK User Manual

2009/02 - Indice de révision : D - code : 0035431
30/76

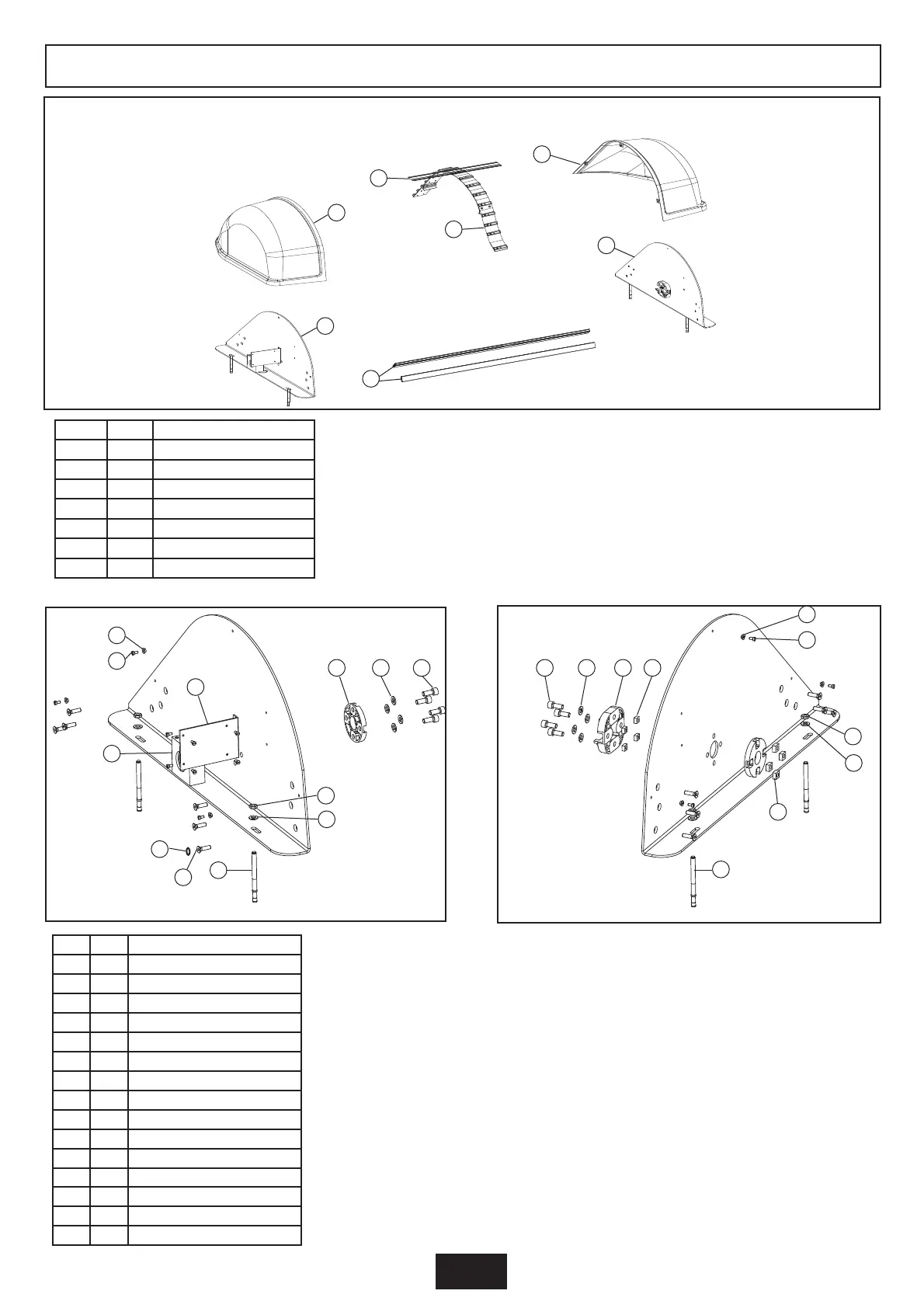

FLASQUE CÔTÉ MOTEUR
FLASQUE CÔTÉ PALIER
NOMENCLATURE
22
6
5
4
1
3
7
2
23
21
20
18
10
9
8
8 9
12
22
23
20
21
18
13
11
Rep. Nb Désignation des composants
1 1 Flasque gauche - alu blanc
2 1 Flasque droit - alu blanc
3 2 Poutre HS 150x45 alu
4 5/6/7 Arceau complet
5 17 Lisse PVC
6 1 Cache-flasque côté moteur
7 1 Cache-flasque côté palier
Rep. Nb Désignation des composants
8 8 Vis chc M10x25 inox
9 8 Rondelle Z10 inox
10 2 Bride de traversée STARDECK
11 4 Ecrou carré M10 inox
12 1 Bride porte-palier hors-sol
13 4 Ecrou carré M8 inox
14 1 Palier moteur complet
15 1 Equerre Alu
16 12 Vis FHC M8x30 inox
17 12 Cache vis M8
18 4 Goujon express Ø 10x120 inox
20 4 Rondelle Z10 inox
21 4 Ecrou M10 inox
22 8 Canon M5x3,5 Pa
23 14
Vis CS M5x10 inox
15
14
16
18
